1. 一般特性

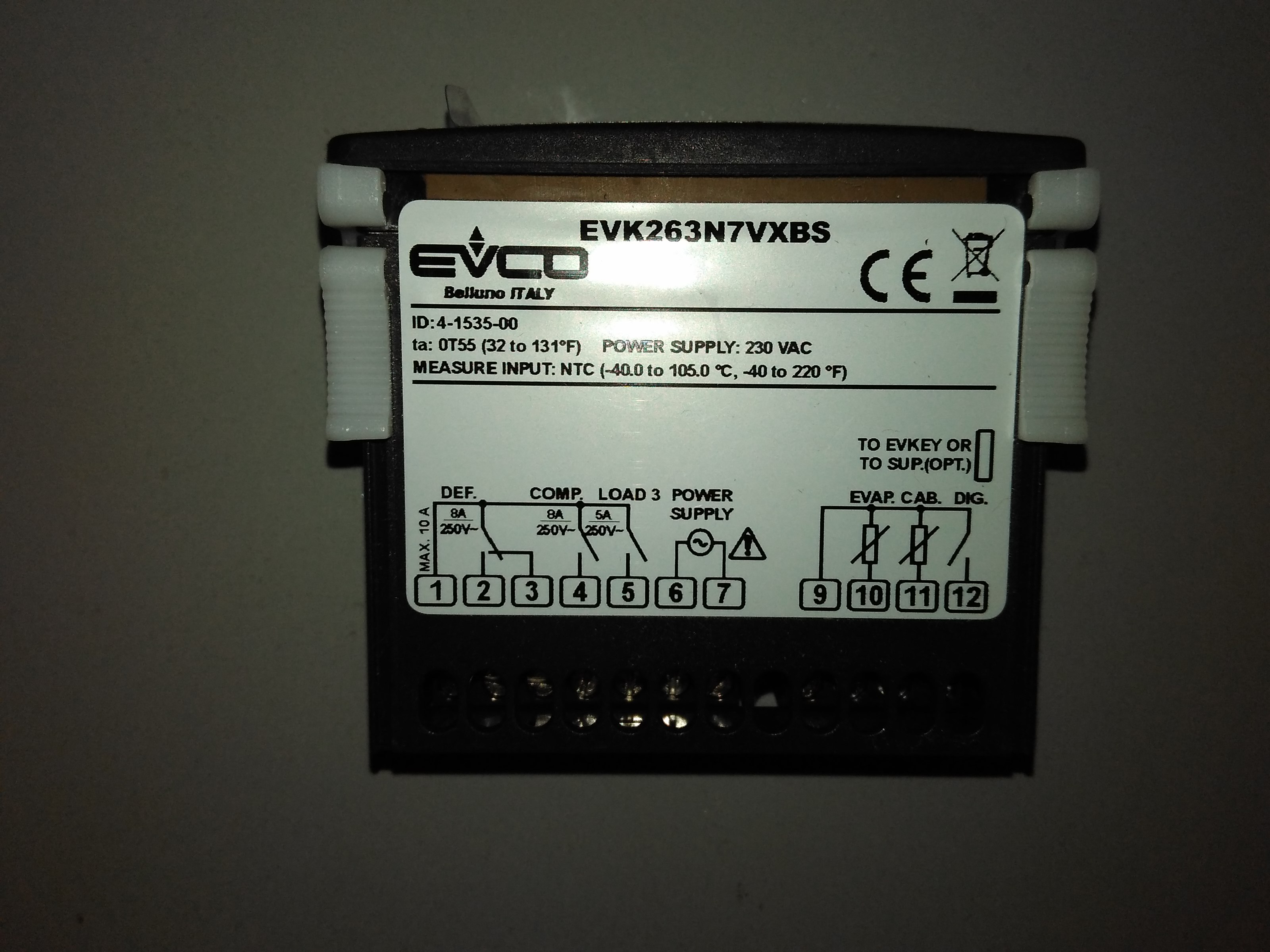

EVK 223 是為風機冷卻型制冷系統所設計的微電腦溫度控制器。它們是一種開/關型帶除霜、壓縮機和冷卻風機控制的多點獨立輸出數顯溫度控制器；根據不同的使用要求，控制器有主控溫度傳感器、蒸發器表面溫度傳感器，可根據內置程序設定的各種參數和溫度傳感器所測溫度進行動作。
面板采用一體化橡塑高性能材料，面板內側為環狀凹凸槽，防護等級IP65。
通過內置參數，可設置除霜方式為電加熱除霜或熱氣除霜及3種不同的除霜時間間隔方式；
由于設計的特殊性和優越性，只需改變一個參數，此儀器即可與PTC或NTC傳感器連接，以適應不同需求；
可設定兩個工作溫度設定點，并通過多功能數字輸入手動啟動該節能工況；
此溫度控制器使用溫度范圍廣[-50℃～+150℃]，且可隨時顯示所測系統的溫度。
為了避免壓縮機由于短期反復啟動而過載，此控制器可通過一些參數設置，以使壓縮機得到保護。
四位帶小數點的數字顯示，字體比以往更大，能夠更好的滿足在低溫（≤ -10℃）狀態下顯示小數位。
客戶可根據自己的需求，只須改變一個參數，儀器即可顯示華氏或攝氏溫度值。
控制器具有TTL數字接口，根據開放的ModBus通訊協議，通過RICS計算機監控系統實現遠程監控；
可設置聲音和閃爍報警引起使用者注意，以防誤操作，如：傳感器出故障；記憶數據損壞，或者溫度超出測量范圍。
如果所控制的溫度超過事先設定的參數極限值，警報立即插入，以防止誤操作。
2. 用戶界面
2.1 打開/關閉儀器
連接，斷開電源可以打開，關閉儀器。也可以通過數字多功能輸入或RICS計算機監控系統遠程關閉。
2.2 顯示
在正常工作狀態下，儀表面板是根據參數P5而顯示不同的溫度值：
P5=0,顯示 主控溫度； P5=1,顯示 溫度設定點
P5=2,顯示 蒸發器溫度 P5=3,顯示 主控溫度 - 蒸發器溫度
2.3 查看不同的溫度值
按▼鍵2秒鐘,進入第一層參數
按儀表面板上的▲鍵或▼鍵選擇“Pb1 / Pb2”，然后按set鍵
此時，可以分別查看主控溫度 / 蒸發器溫度
退出查看：按set鍵或者60s不操作?；蛘甙?/span>▲鍵或▼鍵，直到選定參數P5的值，或者60s不操作。
如果蒸發器傳感器不工作（P3=0）,“Pb2”將不被顯示。
2.4 手動啟動一個除霜循環
持續按儀器面板上的▲鍵4秒鐘（若此時蒸發器溫度≥ 參數d2除霜切斷溫度設定點,則除霜循環不會開始）
2.5 面板鎖定/解鎖
面板鎖定：按set和▼鍵2秒，直至儀表面板顯示“LOC” 1s。
如果面板鎖定將不能進行2.3；2.4；3.1 的操作，進行這些操作，控制器會顯示“Loc”1秒鐘。
面板解鎖：同時按set和▼鍵2秒鐘：顯示“UnL”1秒鐘。
2.6 解除蜂鳴 按任意鍵
3 工作溫度及參數設定
3.1 設定溫度設定點
儀表通電后，按set鍵；指示燈閃爍。
在15s內，按▲鍵或▼鍵，在參數r3允許的情況下，在參數r1，r2和的數值范圍內調整溫度設定點。
按set鍵，或者15s不操作，則退出該設定。
也可以進入?yún)?shù)層，通過設置參數SP來設置溫度設定點。
3.2 參數設置程序
進入設置程序：同時按儀表面板上的▲鍵和▼鍵至少4秒鐘，儀表面板上將顯示參數代碼PA；
按set; 然后在15秒內按儀表面板上的▲鍵或▼鍵，直至儀表面板顯示“-19”；
按set鍵，或者15s不操作; 然后同時按儀表面板上的▲鍵和▼鍵至少4秒鐘，直至顯示參數代碼SP；
選擇參數：按儀表面板上的▲鍵或▼鍵
更改參數：按set鍵；在15s內按▲鍵或▼鍵更改參數值; 按set鍵，或者15s內不操作則可存儲新數值。
退出程序：同時按儀表面板上的▲鍵和▼鍵至少4秒鐘，或者60s不操作?；蛘邇x表斷電。
3.3 恢復結構參數的默認值
同時按儀表面板上的▲鍵和▼鍵至少4秒鐘，儀表面板上將顯示參數代碼PA；
按set; 然后在15秒內按儀表面板上的▲鍵或▼鍵，直至儀表面板顯示“743”；
按set鍵，或者15s內不操作；然后同時按儀表面板上的▲鍵和▼鍵至少4秒鐘，儀表面板上將顯示dEF；
按set; 然后在15s內按儀表面板上的▲鍵或▼鍵，直至儀表面板顯示“149”；
按set鍵，或者15s內不操作: 儀表面板上dEF閃爍4s后，儀表自動退出程序；
儀表斷電后重開，以恢復結構參數的默認值，默認傳感器為PTC。
4. 指示燈含義
|
指示燈 |
含義 |
|
|
壓縮機 符號亮起，壓縮機啟動 符號閃爍：工作設定點在修改中；壓縮機保護將運行（見參數C0,C1,C2,i7） |
|
|
化霜 符號亮起，化霜啟動 符號閃爍：化霜啟動的同時壓縮機保護啟動（見參數C0,C1,C2）； 排水啟動（見參數d7）；熱氣除霜將啟動（見參數dA） |
|
|
冷風機風機 符號亮起，冷風機風機啟動 符號閃爍，排水后冷風機風機延時將啟動（F3） |
|
|
報警 符號亮起，報警啟動 |
|
℃ |
攝氏度 符號亮起，顯示單位為攝氏度 |
|
℉ |
華氏度 符號亮起，顯示單位為華氏度 |
|
Loc |
鍵盤鎖定和/或工作設定點鎖定（r3）;另見2.7 |
|
---- |
數字位置顯示無（如傳感器失效） |
5. 故障代碼
|
顯示 |
原因 |
校正 |
影響 |
|
AL |
低溫報警 |
1. 查看報警溫度 2. 查看參數A0,A1,A2 |
---- |
|
AH |
高溫報警 |
1. 查看報警溫度 2. 查看參數A3,A4,A5 |
---- |
|
Id |
門開關輸入報警（參數i0設定為2或3） |
1. 查看輸入動作的原因 2. 查看參數 i0和i1 |
參見參數i0 |
|
IA |
多功能輸入報警（參數i0設定為0） |
1. 查看多功能輸入動作原因 2. 查看參數 i1和i5 |
i5設定為3，沒有影響。 i5設定為4，壓縮機關閉。 |
|
Isd |
儀表報警鎖定（當參數i0設定為0） |
1. 查看多功能輸入動作原因 2. 關—開儀表的電源 3.查看參數 i1,i5,i7,i8,i9 |
控制器將關閉 |
注意：除了 isd 報警需要斷電重啟以外，其他報警產生的原因消失以后，儀表就自動恢復正常工作。
6. 傳感器故障代碼
|
顯示 |
原因 |
校正 |
影響 |
|
Pr1 |
主控傳感器故障 |
1. 傳感器種類不當，查看參數P0 2. 主控傳感器故障 3. 儀器傳感器連接不當 4. 查看被控溫度是否超出所用傳感器的允許范圍。 |
壓縮機將根據參數 C4 和 C5 工作 |
|
Pr2 |
蒸發器傳感器故障 |
1. 傳感器種類不當，查看參數P0 2. 蒸發器傳感器故障 3. 儀器傳感器連接不當 |
1. 如果P3＝1，除霜時間為d3 2. 如果P3＝1并且d8＝2，儀表工作方式如同d8＝0 3. 如果F0=3或4，儀表工作方式如同F0＝2 |
注意：當報警產生的原因消失以后，儀表就自動恢復正常工作。
7. 工作設定點及參數設定
|
代碼 |
參數 定義 |
最小值 |
最大值 |
計量單位 |
標準值 |
|
SP |
工作溫度設定點 |
r1 |
r2 |
℃/℉(1) |
0.0 |
|
CA1 |
主控溫度傳感器標定 [測量偏移] |
-25.0 |
25.0 |
℃/℉(1) |
0.0 |
|
CA2 |
蒸發器溫度傳感器標定 [測量偏移，P3 ≠1] |
-25.0 |
25.0 |
℃/℉(1) |
0.0 |
|
P0 |
傳感器種類 0 = PTC 1 = NTC |
0 |
1 |
--- |
1 |
|
P1 |
是否顯示攝氏度的小數點值 0 = 不顯示 1 = 顯示 |
0 |
1 |
--- |
1 |
|
P2 |
計量單位(2) 0 = ℃ 1 = ℉ |
0 |
1 |
--- |
0 |
|
P3 |
是否使用蒸發器溫度傳感器 0 = 不使用; 1,2 = 使用[參見d2 ] |
0 |
1 |
--- |
1 |
|
P5 |
溫度顯示數值 0 = 主控溫度 1 = 工作溫度設定點 2 = 蒸發器溫度 3 =主控溫度和蒸發器溫度的差值 |
0 |
3 |
--- |
0 |
|
r0 |
溫度設定點 SP 的控制溫差 [運行范圍] |
0.1 |
15.0 |
℃/℉(1) |
2.0 |
|
r1 |
最低工作溫度設定點 |
-99.0 |
r2 |
℃/℉(1) |
-50 |
|
r2 |
最高工作溫度設定點 |
r1 |
99.9 |
℃/℉(1) |
50.0 |
|
r3 |
溫度設定點調整鎖定（相關段落3.1） 0 = 未鎖定 1 = 鎖定 |
0 |
1 |
--- |
0 |
|
r4 |
節能工況時的溫度設定點增加值 [參見 i5 ] |
0.0 |
99.9 |
℃/℉(1) |
0.0 |
|
C0 |
系統通電時壓縮機啟動延時 |
0 |
240 |
min |
0 |
|
C1 |
壓縮機兩次啟動之間的間隔,或主控傳感器故障后的啟動延時(3) |
0 |
240 |
min |
5 |
|
C2 |
壓縮機前一次停止工作至下一次啟動之間必須保持的時間間隔 |
0 |
240 |
min |
3 |
|
C3 |
壓縮機啟動至停止工作之間最小的工作時間 |
0 |
240 |
sec |
0 |
|
C4 |
當主控溫度傳感器損壞時,壓縮機停機時間;另見C5 |
0 |
240 |
min |
10 |
|
C5 |
當主控溫度傳感器損壞時,壓縮機運行時間;另見C4 |
0 |
240 |
min |
10 |
|
d0 |
除霜間隔[參見 d8 ] (5) [d0=0，儀表將不會自動啟動除霜循環] |
0 |
99 |
hours |
8 |
|
d1 |
除霜種類 0 = 電加熱除霜 1 = 熱氣除霜 |
0 |
1 |
--- |
0 |
|
d2 |
除霜切斷溫度 [P3 = 1,除霜終了保護溫度；P3 = 0,2,該功能無效] |
-99 |
99.9 |
℃/℉(1) |
2.0 |
|
d3 |
最大除霜時間 [d3=0,系統將不再除霜] |
0 |
99 |
min |
30 |
|
d4 |
儀表通電即啟動除霜循環 0 = 否 1 = 是 |
0 |
1 |
--- |
0 |
|
d5 |
儀表通電即啟動除霜循環延時 [d4=1] |
0 |
99 |
min |
0 |
|
d6 |
除霜期間溫度顯示數值 0 = 環境溫度 1 =除霜起始時主控溫度<"SP+r0"，顯示"SP+r0"；>"SP+r0"，顯示此時的被控溫度(6) |
0 |
1 |
--- |
1 |
|
d7 |
排水時間 [融霜水排除時間] |
0 |
15 |
min |
2 |
|
d8 |
除霜間隔 d0 的計算方法： |
0 |
2 |
--- |
0 |
|
d8=0：按固定時間間隔d0除霜 [除霜間隔開始計算時刻為儀表通電時刻或一次除霜循環開始時刻] d8=1：除霜間隔d0為壓縮機連續累計工作時間的長度 d8=2：除霜間隔d0為除霜保護溫度[蒸發器]傳感器測得的溫度持續低于d9的累計時間長度(7) |
|||||
|
d9 |
d8=2時開始計時的溫度 |
-99.0 |
99.9 |
℃/℉(1) |
0.0 |
|
dA |
熱氣除霜時，壓縮機的最短工作時間[d1=1] (8) |
0 |
99 |
min |
0 |
|
A0 |
低溫報警類型 0 = 主控溫度 1 = 蒸發器溫度 (9) |
0 |
1 |
--- |
0 |
|
A1 |
低溫報警工作設定點 [參見 A0, A2 ] (4) |
-99 |
99.9 |
℃/℉(1) |
-10.0 |
|
A2 |
低溫報警類型: 0 = 低溫報警不工作 1 = 低溫報警溫度是相對值[SP-A1]； 2 = 低溫報警溫度是絕對值 |
0 |
2 |
--- |
1 |
|
A4 |
高溫報警工作設定點 [參見 A5 ] (4) |
-99.0 |
99.0 |
℃/℉(1) |
10.0 |
|
A5 |
高溫報警種類: 0 = 高溫報警不工作 1 = 高溫報警溫度是相對值[SP+A4]； 2 = 高溫報警溫度是絕對值 |
0 |
2 |
---- |
1 |
|
A6 |
儀表通電時高溫報警不工作時間 [A3=0] |
0 |
240 |
min |
120 |
|
A7 |
報警延時 |
0 |
240 |
min |
15 |
|
A8 |
除霜后高溫報警延時[A3=0] (10) |
0 |
240 |
min |
15 |
|
A9 |
門開關輸入不動作后高溫報警延時 [i0 =2,3] (11) |
0 |
240 |
min |
15 |
|
F0 |
冷風機風機工作方式: 0 =不工作; 1 =一直工作; |
0 |
4 |
--- |
1 |
|
2 =與壓縮機同步; 3 =根據 F1 工作(12); 4 =同3,但壓縮機不工作時,風機也不工作 |
|||||
|
F1 |
冷風機風機停機溫度 [針對蒸發器傳感器：F0= 3,4] |
-99 |
99.9 |
℃/℉ |
-1.0 |
|
F2 |
除霜和排水時, 冷風機風機工作狀態 0 =不工作; 1 =強制工作; 2 =由F0決定 |
0 |
2 |
--- |
0 |
|
F3 |
排水后冷風機風機延遲工作時間 |
0 |
15 |
min |
2 |
|
i0 |
數字輸入工作類型 0 =多功能輸入[參見 i1,i5,i7,i8,i9]; 1 =空置; |
0 |
3 |
--- |
2 |
|
2 =門開關[參見 i1,i2,i3,只關閉冷風機風機];3 =門開關[參見 i1,i2,i3,關閉壓縮機和冷風機風機] (13) |
|||||
|
i1 |
數字輸入連接類型 0 =常開; 1 =常閉; 2 =不工作 |
0 |
2 |
--- |
0 |
|
i2 |
門開關輸入報警顯示“id”的延時 -1 =不顯示 |
-1 |
120 |
min |
30 |
|
i3 |
門開關輸入動作引發結果的最大工作時間 -1 =與輸入動作同步 |
-1 |
120 |
min |
15 |
|
i5 |
多功能輸入工作類型 0 =無動作; 1 =延時d5后開始除霜(14); |
0 |
5 |
--- |
3 |
|
2 = 啟動節能工況[參見 r4,與輸入同步] (14); 3 = 報警輸入, 延時i7后閃爍顯示“iA”[與輸入同步] ; 4 = 報警輸入, 閃爍顯示“iA”[與輸入同步], 同時關閉壓縮機; 5 = 控制器待機 [與輸入同步] |
|||||
|
i7 |
i5 = 3, 報警輸入延時; i5 = 4,輸入撤消后，壓縮機啟動延時(15) |
0 |
120 |
min |
0 |
|
i8 |
i5 = 4, 報警輸入達到 i8 次數后控制器鎖定，0 = 該功能無效 |
0 |
15 |
--- |
0 |
|
i9 |
i5 = 4, 在 i9 時間內報警輸入不工作，報警輸入的累計數清零 |
1 |
999 |
min |
240 |
|
LA |
儀表地址 |
1 |
247 |
--- |
247 |
|
Lb |
數據傳送波特率: 0 = 2400; 1=4800; 2=9800; 3=19200 |
0 |
3 |
--- |
2 |
|
LP |
奇偶數 0 = 不工作; 1= 奇數; 2= 偶數 |
0 |
2 |
--- |
2 |
|
E9 |
空置 |
0 |
1 |
--- |
1 |
1. 由參數P2選擇測量單位
2. 在調整好參數P2后，適當?shù)卦O定相關參數
3. 如果參數CI的值為0，傳感器故障后延時為2分鐘
4. 參數的差值為2.0℃/4.0℉
5. 控制器每30分鐘儲存化霜間隔；參數的調整從最近的化霜結束起或從一個手動化霜起起作用
