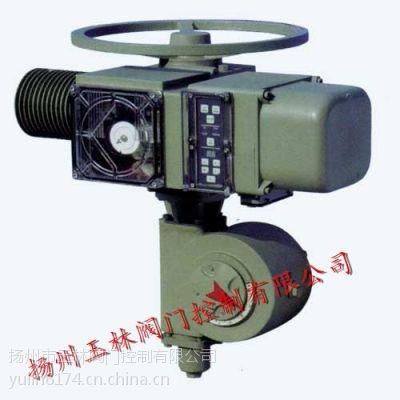

2SQ3010西門子電動執行器2SQ3010西門子執行機構
一、2SQ3系列西門子電動執行器主要產品型號：
I：2SQ3011、2SQ3012、2SQ3021、2SQ3022、2SQ3031、2SQ3032、2SQ3032-1、2SQ3041、2SQ3042、2SQ3042-1
II：2SQ3511、2SQ3512、2SQ3521、2SQ3522、2SQ3531、2SQ3532、2SQ3532-1
二、功能特點：
2SQ3系列角行程電動執行機構是對開環和閉環控制系統中的***終控制元件（如閥門、風門、擋板）的運行進行控制的一種驅動裝置。
2SQ3系列是2SA3系列多回轉電動執行機構的先進技術，它可以準確的按控制指令動作，是對球閥、碟閥、風門等實現遠控、集控和自動控制的必不可少的驅動裝置。
2SQ3系列角行程電動執行機構的特點：
1、具有2SQ3多回轉電動執行機構的控制功能;
2、具有防塵防水功能，防護等級IP67，應用戶要求亦可提供
防護等級為IP68的電動執行機構;
3、2SQ35+二次減速器，適用于各種部分回轉的調節閥等;
技術條件
1、環境溫度：開關型：-20℃ - +80℃
調節型：-20℃ - +60℃
2、相對溫度：≤95％（25℃）
3、工作環境：不含強腐蝕性或爆炸性氣體的工況
4、防護等級：IP67、IP68（特殊定貨）
5、電源：380V 50Hz
6、調節用閥位信號：0/4-20mA
結 構
2SQ3角行程電動執行機構是由2SQ3系列多回轉電動執行機構和二次減速器組合而成，其組合形式分2SQ3+JWX系列少齒差行星減速器及2SQ3+JW系列蝸輪蝸桿減速器二種。
應注意:
按電機接線圖及信號控制部分接圖正確接線
控制和電源線應分別接線
保證防護等級，在電纜進口處使用帶密封墊的穿線接頭
應注意：在電動執行機構停止運行后，開關及信號部分(ESM)上的空間防結露加熱器HZ帶電
LU智能功率換向開關模塊部分
LU殼體內裝有電子印刷線路板、換向固態繼電器（ELR）以及就地控制裝置（VOS）。
2SB35+LU即為智能型電動執行機構，各種執行機構所規定的操作均可由其自身完成，適用于閉環系統控制，使用LU的電動執行機關后不配置行程控制開關。
電氣結構
電動執行機構的印刷電路由電源板、微處理器板、接口板和操作板組成。
