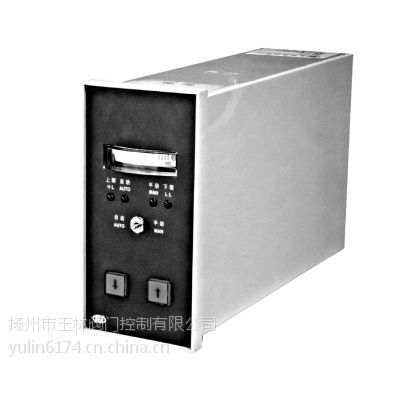

? 供應DFD-05電動執行器電動操作器
?
DFD-電動操作器是工業過程測量和控制系統終端控制單元的輔助裝置。可以實現電動執行機構自動、手動工作狀態切換，遠方操作和自動跟蹤切換功能，還可以用做為4-20mA直流電流輸出的信號源。?
電動操作器安全可靠，安裝、調試、操作、維修方便，廣泛應用在能源、冶金、化工、建材等行業，在工業過程測量和控制系統中發揮重要作用。?
?
規格型號?
DFD-型電動操作器的規格型號。?
1?電源電壓:?單相交流電?220V?50Hz?
2?環境條件:?DFD-電動操作器為控制室內儀表。?
???溫度：0～50℃?
3?相對濕度：10～70%?
??大氣壓力：86～106kPa；?
DFD-05型電動操作器是DDZ-Ⅱ型電動單元組合儀表中的一個輔助單元。?DFD-0500型電動操作器是DDZ-Ⅲ型電動單元組合儀表中的一個輔助單元。DFD-05或DFD-0500適用于DDZ-Ⅱ、DDZ-Ⅲ型變送器和調節器與電動執行機構組成的自動調節系統中，可以使執行機構工作在自動調節、手動控制和就地操作三種工作狀態，與PID調節器或PI調節器配合使用，可實現調節系統“手動”—“自動”的無擾動切換.?同時它具有手動控制和自動調節工作狀態的顯示。
主要技術參數
1.?電流指示：
a.?電流表測量范圍?DFD-05?0~10mA?DC??DFD-0500?4~20mA?DC
b.?表盤顯示0~100％
c.?指示表刻度誤差±4％
2.?輸出跟蹤電壓：
DFD-05?0~10V?DC??DFD-0500?1~5V?DC
3.?反饋回路電阻：220Ω
4.?供電電源：?jiǎn)蜗嚯妷?/span>220V，頻率50Hz
5.?能對系統實現“手動—自動”無擾動切換
6.?工作狀態：轉換開關觸頭額定電壓220V?AC?電流5A
7.?手動狀態：操作開關觸頭額定電壓380V?AC?電流2A
8.?工作條件：
(1)環境溫度?0~45℃
(2)相對濕度?≤80％
(3)周?chē)鸁o(wú)腐蝕性物質及導電塵埃
(4)工作振動頻率≤25Hz，振幅≤0.1mm（雙振幅）
9.?外形尺寸：80x80x260mm
開口尺寸：75+1x75+1mm
10.?結構型式：面板安裝式?DFD-0900，0700型電動操作器是DDZ型電動單元組合儀表中的一個輔助單元。適用于由DDZ-Ⅱ、Ⅲ型變送單元，調節單元與電動執行器所組成的各種自動調節系統。電動操作器可以實現自動調節系統“自動”—“手動”的無擾動切換和手動的遠方操作，在操作器面板上有“手動”、“自動”以及限位狀態的LED顯示，雙針電流表分別指示出調節器的輸出電流和執行器的位置反饋電流。
主要技術參數
1.?電源電壓：?jiǎn)蜗嚯妷?/span>220V，頻率50Hz
2.?開關觸頭容量：主回路：500V，15A；信號回路：110V，0.1A
3.?跟蹤電壓：1~5V，DC，跟蹤電阻250Ω
4.?工作條件：環境溫度0~45℃；相對濕度≤85％；頻率≤25Hz?振幅<0.1mm<>（雙振幅）;儀表約3公斤。
5.?外形尺寸（長X寬X高）295x80x160mm
6.?開孔尺寸：75+1x153+1mm
7.?DFD-0700電動操作器比DFD-0900電動操作器更具有電子限位功能。?注：DFD-09，DFD-07其工作原理，接線，分別與DFD-0900，DFD-0700相同，只是聯絡信號由4~20mA?DC改為0~10mA?DC，其相應的電阻R18，R19，R1等有些變化，指示表頭改為0~10mA?DC。?DFD-1300型電動操作器是DDZ-Ⅲ型電動單元組合儀表中的輔助單元。DFD-130型是DDZ-Ⅱ型電動單元組合儀表中的輔助單元。該產品主要與SH、SD系列引進產品配套使用。電動操作器可以實現自動調節系統“自動”—“手動”的無擾動切換。
主要技術性能：
1、電流指示：DFD-1300?4~20mADFD-1300~10mA
2、輸出跟蹤電壓：DFD-13001~5V?DCDFD-130?0~10V?DC
3、反饋回路電阻：400歐姆（Ⅱ）?250歐姆（Ⅲ）
4、供電電源：220?V?50HZ
5、能對系統實現手動、自動切換
6、工作狀態：輸出電流0~10mA（Ⅱ）?4~20?mA（Ⅲ）
7、工作環境：溫度-10~40℃；相對濕度≤80%；周?chē)鸁o(wú)腐蝕性氣體及導電塵埃；應用場所無劇烈震動和沖擊
8、外形尺寸：80×80×225mm?開口尺寸：75+1×75+1
9、結構形式：面板安裝式?DFD-1900電動操作器，是為本公司JD系列GAMX-D電子式電動執行機構配套開發的一種新型電動操作器。
操作器具有“手動—自動”狀態的無擾動切換及手動操作功能。手動和自動狀態由LED顯示。面板上的雙針電流表顯示調節器輸出電流和執行機構位置反饋電流。遠控操作按鍵開關選用進口開關，動作可靠。儀表功能齊全，結構設計合理，廣泛用于電站、石油、化工等。DFD-1900T增加了監控至手動功能，可與計算機聯網，當外圍設備發生故障時，手操器可自動接收計算機指令，使執行機構停在原位，提高系統的安全性。?
主要技術參數
1.?.電源電壓：?jiǎn)蜗嚯妷?/span>220V，頻率50Hz；
2.?電流表指示：4~20mA?DC2.5級
3.?閥位跟蹤輸出：1~5V?DC
4.?工作條件：環境溫度0~50℃；相對濕度：≤85%；工作振動頻率：≤25Hz，振幅≤0.1mm（雙振幅）
5.?儀表重量：約2kg
6.?外形尺寸：（長×寬×高）80×80×250mm
7.?開孔尺寸：76×76mm
