前提條件：

通過Industrial Ethernet工業以太網實現PLC系統與WINCC通訊的前提條件是PLC系統配備以太網模塊或者使用帶有PN接口的PLC，以太網模塊列表如下表所示：

表2-1

在通訊設置之前務必確認模塊支持Industrial Ethernet ISO通訊。

注：只有支持ISO通訊協議的模塊才支持（Industrial Ethernet工業以太網）通訊，具體情況可查看STEP7中的模塊信息。最簡單的判斷以太網模塊是否支持Industrial Ethernet通訊的方式是，在STEP7的硬件組態Hardware中是否具有MAC參數的填寫的輸入框，如圖2-1所示：

圖2-1

參考STEP 7軟件中的產品硬件信息來判斷以太網模塊是否支持Industrial Ethernet工業以太網通訊，如下圖2-2所示：

圖2-2

本文下列步驟應用CP443-1型號的以太網通訊模塊，使用普通以太網卡連接。

2.1         STEP7硬件組態

使用STEP7編程軟件對PLC系統進行軟件組態，在Hardware界面內插入實際的PLC硬件，在本例中使用了兩塊CP443-1通訊模塊，WINCC使用CP443-1(1)和PLC進行通訊,如下圖2-3所示：

圖2-3

在CP343-1(1)通訊模塊上雙擊，會彈出Properties-CP443-1的屬性對話框，在對話框中點擊Properties…按鈕，彈出屬性對話框，激活“Set MAC address/use ISO Protocol”，在MAC address下設置通訊板卡的MAC地址，如圖2-4所示，該地址可以在物理通訊板卡端口處標簽上查看。

圖2-4

點擊New按鈕，新建一個工業以太網絡，在彈出的對話框都使用默認設置，該步驟一定要做，否則無法建立通訊。

其中，Interface中的參數Networked(已連網)必須設置為Yes。

將組態編譯，下載到CPU，則PLC方面設置完成。對于第一次使用工業以太網通訊，必須保證首先使用MPI或者PROFIBUS的通訊方式，將設置好參數的組態下載到目標PLC，此后即可通過工業以太網的方式進行程序監控和項目下載。

2.2         設置Set PG/PC Interface

通訊接口設置，進入操作系統控制面板，雙擊Set PG/PC Interface。

在Access Point of the Application:的下拉列表中選擇S7ONLINE ( STEP7 )；

在Interface Parameter Assignment：選擇圖1-6中的本地計算機網卡。

由于網卡名稱較長，需要拖動水平滑塊到最右側。

選擇 . ISO.1結尾的本地網卡，如圖2-5所示。

注意：使用的網卡不同，顯示會有不同，請確保所選條目為您正在使用的普通以太網卡的名稱。

圖2-5

點擊Diagnostics按鈕后，可以對該網卡進行診斷，確保其正常工作，如圖2-6。

圖2-6

2.3         添加驅動程序和設置系統參數

打開WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，

右鍵單擊Industrial Ethernet，在彈出菜單中點擊“系統參數”，如圖2-7所示。

圖2-7

彈出System Parameter- Industrial Ethernet對話框，選擇Unit標簽，

設置Logic device name（邏輯設備名稱）：S7ONLINE，如圖2-8所示。

圖2-8

2.4         添加通道與連接設置

添加驅動連接，設置參數。打開WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右鍵單擊Industrial Ethernet，在下拉菜單中，點擊“新建連接”，在握手圖標后面輸入連接的名稱。

在連接名稱上右鍵點擊“連接參數”，如圖2-9所示。

圖2-9

如圖2-10在彈出Connection Parameter- Industrial Ethernet屬性對話框中填入?yún)?shù)。

圖2-10

Ethernet Address：輸入在STEP7圖2-4中已經設置的CP443-1通訊模塊的MAC地址;

Rack Number：CPU所處機架號，除特殊復雜使用的情況下，一般填入0

Slot Number：CPU所處的槽號

注意：

如果使用S7-300的PLC，則Slot Number的參數為2；

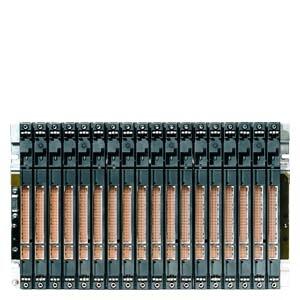

如果是S7-400的PLC，則要根據STEP7項目中圖2-3的Hardware軟件查看CPU插在第幾號槽內，不能根據經驗和物理安裝位置來隨便填寫，可能的參數為2、3、4（主要是依據電源的大小來決定）否則通訊不能建立。

最后點擊確認，則通訊參數的設置已完成。
