山東光大閥門有限公司是一家集研發、生產、銷售為一體的專業性生產企業，公司自成立以來一直秉承“質量第一、服務至上”的經營理念，公司生產的產品具有應用范圍廣，質量過硬，無內外泄露，頻繁開關不卡死等優點，在全國各地的化工企業、熱電企業、鋼鐵企業、印染企業、食品企業中得到廣泛應用，同時也獲得了廣大用戶的一致好評，并成為穩定的供應商。公司在生產過程中，不斷吸收國內外產品結構及生產工藝的先進特點，不斷提高產品的科技含量，從一些技術細節入手，完善產品的綜合性能，提高廣大用戶的滿意度。
一、工作原理

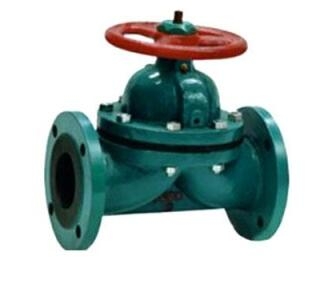

G41J襯膠隔膜閥是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，采用EPDM橡膠材料制成，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。
二、技術參數
|
公稱壓力 |
試驗壓力PS(Mpa) |
適用介質 |
工作溫度(℃) |
||
|
殼體試驗 |
密封試驗 |
||||
|
EG41J-6 |
0．6 |
0．9 |
0．66 |
W．非腐蝕性流體 |
≤100 |
|
EG41J-10 |
1．0 |
1．5 |
1．1 |
||
|
EG41J-16 |
1．6 |
2．4 |
1．76 |
||
|
G41J-6 |
0．6 |
0．9 |
0．66 |
||
|
G41J-10 |
1．0 |
1．5 |
1．1 |
||
三、EG41型襯膠隔膜閥外形連接尺寸及重量：
|
型號 |
公稱通徑 |
尺寸 |
質量(㎏) |
||||||||
|
J型 |
W型 |
f |
D1 |
D |
D0 |
n-d |
H |
||||
|
EG41WJFS-16 |
20 |
121 |
117 |
2 |
75 |
105 |
70 |
4-13．5 |
92 |
3 |
|
|
25 |
131 |
127 |
2 |
85 |
115 |
83 |
4-13．5 |
96 |
4 |
||
|
32 |
150 |
146 |
2 |
100 |
140 |
114 |
4-17．5 |
131 |
6．5 |
||
|
40 |
163 |
159 |
2 |
110 |
150 |
114 |
4-17．5 |
142 |
7．5 |
||
|
50 |
194 |
190 |
2 |
125 |
165 |
150 |
4-17．5 |
167 |
10．5 |
||
|
65 |
220 |
216 |
2 |
145 |
185 |
165 |
4-17．5 |
203 |
|||
|
四、襯膠隔膜閥G41J部件材質： |
|||||||||||
閥體：鑄鐵、鑄鋼、球墨鑄鐵+襯膠
閥蓋：鑄鐵
閥瓣：鑄鋼
手輪：鑄鐵
隔膜：天然膠、丁基膠等
閥桿：2Cr13
