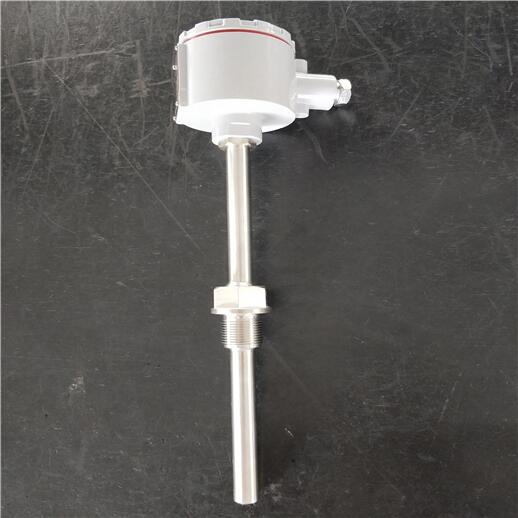

防爆熱電偶WRN-74/K分度
特點
●多種防爆形式，防爆性能好；
工作原理
防爆熱電偶利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發(fā)生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。
主要技術參數
●產品執(zhí)行標準
常溫絕緣電阻
●常溫絕緣電阻
防爆熱電偶WRN-74/K分度
測溫范圍及允差
●測溫范圍及允差
型號
分度號
允許誤差與偶材等級
I級
II級
允差值
測溫范圍℃
允差值
測溫范圍℃
WRN
K
±1.5℃
-40～+375
±2.5℃
-40～+333
WRM
N
±1.5℃
-40～+375
±2.5℃
-40～+333
WRE
E
±1.5℃
-40～+375
±1.5℃
-40～+333
WRF
J
±1.5℃
-40～+375
±1.5℃
-40～+333
WRC
T
±1.5℃
-40-～+125
±1℃
-40～+333
WRP
S
±1℃
0～+1100
±2.5℃
0～600
●qu證一覽表
防爆級別
防爆證號
認證機構
dIIB T4
GYB96450
NEPSI
dIIB T4
GYB96453
NEPSI
dII CT5
GYB98339
NEPSI
dII CT5
GYB97197
NEPSI
iaIICT6
GYB99412
NEPSI
注：NEPSI防爆認證系*儀器儀表防爆安全監(jiān)督檢驗站。
●防爆分組形式
類別
級別
zui大試驗安全間隙（MESG）mm
II
A
0.9≤MESG
B
0.5＜MESG＜0.9
C
MESG≤0.5
○溫度組別
溫度組別
允許zui高表面溫度℃
T1
450
T2
300
T3
200
T4
135
T5
100
T6
85
●防爆級別
●壓簧式感溫元件，抗振性能好；
●測量范圍大；
●機械強度高，耐壓性能好。
IEC584
GB／T16839－1997
IEC1515
JB／T5518－91
GB3836
熱電偶在環(huán)境溫度為20±15℃,相對濕度不大于80%,試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻
≥100MΩ.m。
±0.004│t│
375～1000
±0.0075│t│
333～1200
±0.004│t│
375～1000
±0.0075│t│
333～1200
±0.004│t│
375～800
±0.004│t│
333～900
±0.004│t│
375～750
±0.004│t│
333～750
±0.004│t│
125～350
±0.0075│t│
133～350
±[1+0.003（t-1100）]
1100～1600
±0.0025│t│
600～1600
的溫度組別按其外露部分允許zui高表面溫度分為T1～T6。
EXdⅡ□T□
ExiaⅡ□T□
●防護等級：IP65
