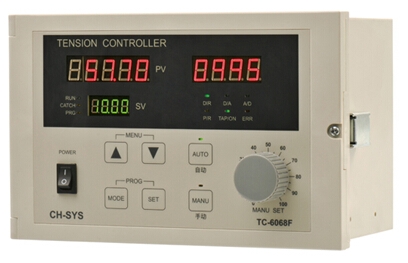

臺灣全自動恒張力控制系統
電氣規格
|
電源電壓 |
AC220V±10% 50/60HZ |
|
|
消耗功率 |
100W以下 |
|
|
DC+12V 電源供應 |
DC-12VDC±5% 100mA |
|
|
編碼器輸入 |
A/B phase(相位差90°)
NPN輸入 光藕合隔離 |
響應頻率10K Hz |
|
轉軸接近開關 輸入 |
NPN輸入 光藕合隔離 |
響應速度50Hz/Sec |
|
控制接點輸入 |
NPN輸入 光藕合隔離 |
|
|
張力檢出器 EXC電源供應 |
DC-9.0V±5% DC 50mA |
|
|
張力檢出器 訊號輸入 |
橋式應變計 |
規格5.10.20.30.50.100. 250.450（KG） |
|
A/D輸入解析 |
張力入力:12 Bit A/D 主速入力:12 Bit A/D |
DC:0-10V |
|
D/A輸出解析 |
張力控制輸出D/A 12 Bit |
DC:0-10V |
|
繼電器輸出 |
a接點, 250V AC,≦1A |
|
|
磁粉驅動 電壓輸出
|
0-24V、電流最大3A |
控制磁粉剎車或離合器 |
