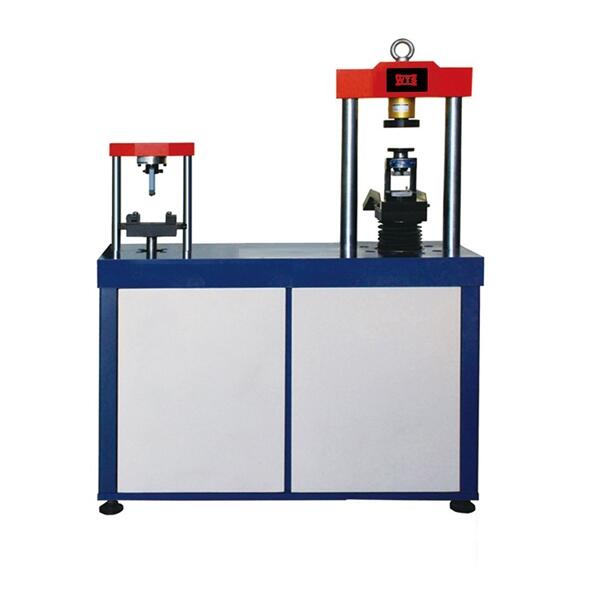

一、簡介
測控系統采用高精度數字伺服閥，具有力閉環控制功能，能夠?qū)崿F(xiàn)等載荷速率加載或等應力速率加載，控制精度高，可靠性好，完全滿足GB/T 17617《水泥膠沙強度檢驗方法（ISO方法）》要求，采用微機實現電子測量、自動完成抗壓強度試驗，自動計算和打印報告, 廣泛應用于建筑行業和水泥生產企業。
二、 液壓系統
本機采用雙油缸，控制精度、測量精度高。油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
三、 測力系統
l 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；
l 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線
l 自動間隔計時和連續試驗；
l 查詢、打印試驗結果靈活方便；
四、安全保護裝置
當試驗力超過試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
五、 主要性能技術指標
|
名稱 |
抗壓 |
抗折 |
|
試驗力（kN） |
300 |
10 |
|
試驗力測量范圍（kN） |
20-300 |
1-10 |
|
試驗力示值相對誤差 |
＜ 示值的±1% |
＜ 示值的±1% |
|
上下壓板間距 |
250 |
190 |
|
活塞行程 |
80 |
60 |
|
立柱間距 |
120 |
180 |
|
壓盤尺寸 |
Φ155 |
100*170 |
|
主機外形尺寸 |
900*460*150 |
----- |
|
電機功率（kW） |
0.75 |
----- |
|
總重量 |
450 |
|
