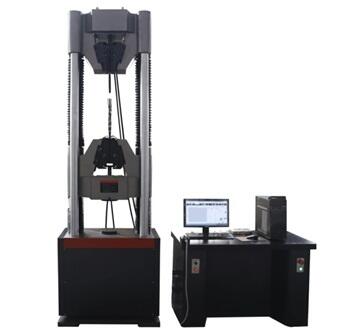

WAW-G微機控制電液伺服鋼絞線萬能試驗機采用先進的電液伺服控制系統進行控制，高精度負荷傳感器測量，具有加載平穩、測量準確、操作方便等特點。具有負荷（應力)、位移（速度）、變形（應變）等多種控制方式。WEW-G微機顯示鋼絞線液壓萬能試驗機為手動加載，兩種機型均可自動采集處理試驗數據，繪制多種曲線并打印試驗報告。試驗數據和曲線能任意存取，并可實現數據和曲線的再分析。
該機除具備常規的液壓萬能試驗機功能外，主要用于鋼絞線的拉伸試驗，試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。
|
主要型號 |
WAW-G/WEW-G-600 |
WAW-G/WEW-G-1000 |
|
|
大試驗力（kN） |
600 |
1000 |
|
|
力測量范圍 |
1%~100%FS（滿量程） |
||
|
力示值準確度 |
±0.5%或±1% |
||
|
力分辨率 |
±500000碼，全程不分檔，分辨率不變 |
||
|
變形測量范圍 |
1%~100%FS（滿量程） |
||
|
變形示值準確度 |
±0.5%或±1% |
||
|
變形分析率 |
2 |
||
|
位移示值準確度 |
±0.5%或±1% |
||
|
應力控制速度（Mpa/s） |
1~45 |
||
|
應力控制速度（mm/s） |
0.001~0.5 |
||
|
位移控制速度（mm/s） |
0.02~3 |
||
|
下橫梁位置調節方式 |
鏈輪傳動 |
||
|
試驗 空間 |
拉伸空間 |
700 |
700 |
|
壓縮空間 |
650 |
650 |
|
|
有效寬度 |
500 |
520 |
|
|
活塞行程 |
250 |
||
|
主機尺寸 |
800×620×2650 |
860×860×2850 |
|
|
圓試樣夾持直徑 |
Φ13~Φ40 |
Φ20~Φ60 |
|
|
扁試樣夾持厚度 |
30 |
40 |
|
|
電源總功率（kW） |
2.0 |
2.5 |
|
|
重量 |
2700 |
3700 |
|
