湖北宜昌智能數控快速換?？蹓簷C(jī)
智能數控快速換?？蹓簷C(jī)——現代市場扣壓機行業高端智能化產品，精度高達2個絲 速度快 操作靈活 效率高，一機配有三種操作方式，隨機配送腳踏開關、螺絲 常用裝模工具 快換裝模手柄 黃油，快換架子，航空對插插座

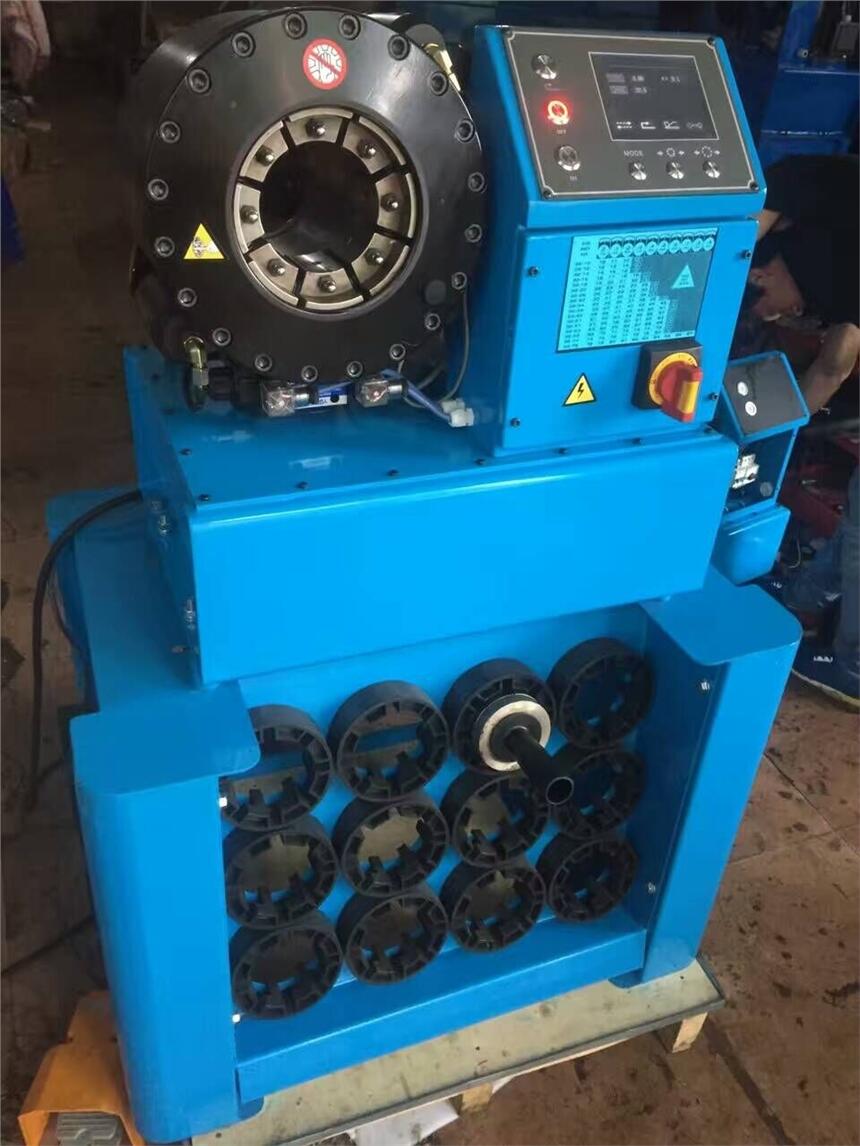

實物展示：
配置：高精度一體鍛造機頭，日本不二越電磁閥（力士樂電磁閥），伊頓開關，臺灣高壓泵，4千瓦仿西門子純銅線電機，13套加硬拋光模具，全屏液晶顯示屏，配有螺絲 常用裝模工具 快換裝模手柄 黃油，腳踏開關，快換架子，航空對插插座
功能：快速換模、秒退到底功能、快速扣壓功能，全屏液晶展示 顯示明了清晰
隨機模具：標配13套直模，14(2分)，16(2.5分)，19(3分)，22(4分)，26(5分)，30(6分)，34(7分)，39(1寸)，45(1.2寸)，51(1.5寸)，57(1.6寸)，63(2寸)，69(2.5寸)
可選模具：
直模：6，8，10，12，74
仿原裝模具：14，16，19，22，26，30，39，45
卡特模：12(2分)，16(3分)
小松模：11(2分)，14(3分)
智能數控快速換?？蹓簷C(jī)技術參數
型號:P32
規格：2.5寸
扣壓力：600T
扣壓范圍：2分-2.5寸(即6-64MM)
電機功率：4KW
最大油壓:31.5Mpa
收擴范圍:±32.5mm
張合周期:6S
缸徑張口：130MM
跟機模具：13套(14,16,19,22,26,30,34,39,45,51,57,63,69,)
電壓:380v/220V
扣壓控制精度:0.01mm
整機重量:300kg
外型尺寸(長×寬×高):600×840×1300mm
使用須知
搬運：適宜采用叉車搬運并以底部受力，壓管機嚴禁倒置。嚴禁搬抬機頭及電機、電器箱部位。
安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入68#抗磨液壓油到油位表2/3位置。
接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根電源線的位置。
千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。
壓力調整：壓管機系統壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減?。ǔ鰪S時已調好，必要時可以自行調整）
模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，值應不大于10Mpa（出廠時已調好，必要時可以自行調整）
壓管案例講解
扣壓Ф19mm四層鋼絲膠管（意大利瑪努利manuli4sp標準）
從液壓油管扣壓參數表中查得Ф19mm四層鋼絲膠管接頭外套外徑扣壓前為37mm，扣壓后為33.5mm，應選用的模具內徑為Ф33mm，對應千分尺刻度為0.5。安裝好Ф33mm模具于模座上，并將千分尺刻度旋至0對5處，將膠管剝皮后與接頭組裝好。扣壓完畢后測量接頭外套外徑就是扣壓參數表的扣壓后數值33.5mm，則完成扣壓
注：扣壓前請先選好扣壓模式,
點動模式：合模、開模按鈕都由人工操作
半自動模式：合模到位后，缸徑自動張開
全自動模式：使用腳踏開關控制
模具的安裝
模具快速更換
當調整扣壓直徑或更換模具，請進行扣壓測試。
使用一套快速更換工具可以同時將模具安裝和鎖定在主扣壓模上。
注意！ 模具編號18506/74 的模具和大尺寸的模具沒有此快速更換工具。因?yàn)檫@種類型的模具太薄沒有辦法安裝快速更換工具的孔。
安裝模具之前，確認主扣壓模進行了清潔。.
在清潔模具前停住電機的運行。
選擇模具換模模式，普通版微調對到0對0。同
將更換工具上的銷插入模具上的鎖定孔內，順時鐘選擇工具全部插入到底，握住快速更換工具手柄如圖 1 所示，確保不要將手放入模具之間。
將模具放入主扣壓模內，用手動模式夾緊。
為避免損壞主扣壓模，確保所有安裝銷都插入到他們?cè)谥骺蹓耗５陌惭b孔內。
完全夾緊主扣壓模直到所有的定位銷都鎖定
--拔出快速更換工具 ，開模具到放松位置。至此模具已安裝到位可以使用。
-拆卸模具只需反過來操作即可：插入快速更換工具打開主扣壓模并將模具移出鎖定孔。
單一模具的更換：
扣壓模也可以使用更換工具一個一個地更換：
選擇手動模式打開主扣壓模 停止電機運行。
注意！ 在模具安裝更換期間電機必須一直保持停止?fàn)顟B(tài)。
在安裝模具之前清潔模具和主扣壓模之間的接觸表面，以避免損壞。.
用隨機配的卸模工具拉出主扣壓模上的拉銷
將模具上印有編號的一側面向自己插入主扣壓模上的鎖定孔中。松開拉銷。
模具安裝完后確認模具是垂直地連接在主扣壓模上。
扣壓注意事項
1.扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入壓管機頭內。
3.每次在工作完畢后必須使八塊模座張開到最大程度，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命。
4. 所選使用模具參照所扣壓的塑膠管，如扣壓后不滿意，微調千分尺后扣壓下一根膠管。扣壓膠管接頭時：扣壓尺寸過多，膠管內膠層被壓斷，造成漏油；扣壓尺寸太少，造成漏油和被油壓沖脫接頭。務必掌握合理扣壓度，以接頭芯子內孔收縮度為準
智能數控快速換?？蹓簷C(jī)——整機出貨 質保三年 貨到付款
