廠家直銷湖北武漢快速高精度液壓油管壓管機

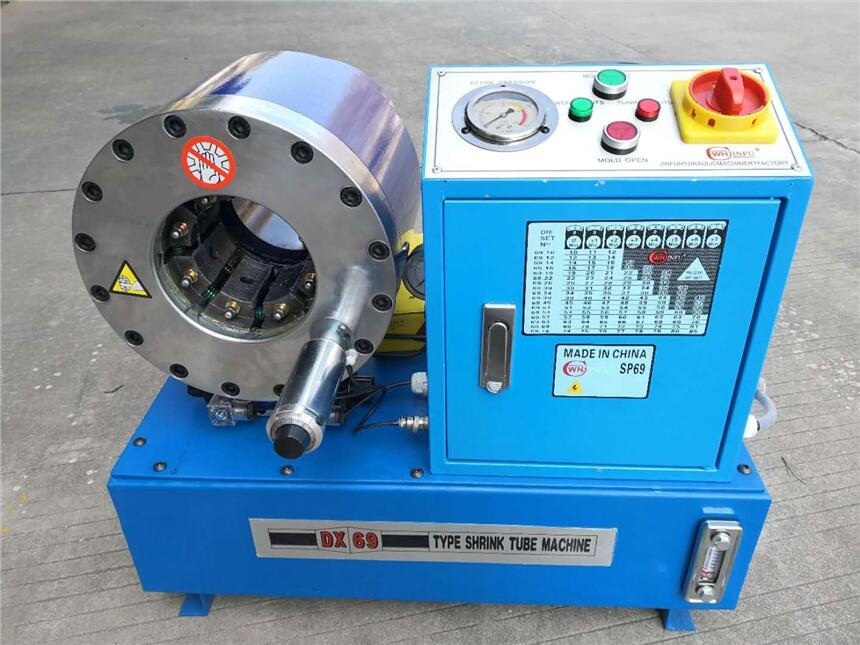

快速高精度液壓油管壓管機——DX69壓管機，鎖管機，扣壓機，扣管機，啤管機，啤喉機
1、鋼體，活賽，前端蓋材料為40鉻，進行加熱，保溫，冷卻，高頻熱處理，防止破裂。超強的硬度使整個缸體保證耐用抗磨，壽命增長
2、模具、模座材料為標準模具鋼Cr12MoV（洛12），經調質，高頻處理，數控線切割、粹火、發黑、熱處理等全套加工工藝，加工完后的模具硬度為HRC(59°-63°)，模具具有防止破裂，變形，磨損??；不破壞接頭表面鍍鋅層，壽命增長等優點，模具采用磁力安裝，安裝簡單快捷；更換速度快
3、油封，為派克優質油封，耐壓高，耐溫高，抗磨損，整體使用壽命遠遠高出普通油封
4、油泵為上海高效泵，系統壓力31.5Mpa。該泵的特點是在轉速一定的條件下，泵的流量隨輸出壓力的升高而減小，隨輸出壓力的降低而增大，泵的輸出功率基本保持恒定。它的顯著特點是可減小原動機的驅動功率，使液壓設備體積小，重量輕，恒功率泵隨著液壓系統外負荷的增大，可自動降低其輸出，使泵能很好地適應外負荷的變化，即節能又高效，還可實現壓力安全保護
5、設備表面機箱經過高溫烤漆，這樣在使用的過程中耐高溫，耐磨損，耐腐蝕，不沾水和油質，易清潔
6、采用雙液壓回路運作原理，即活塞的進退及模具的張口和收縮運動 都是依靠液壓動力源產生的動力。它不僅移動平穩、回程快速，也不會發生像彈簧回位，使模具張不開而鎖死的現象。而且油缸鎖緊系統設計都是前后貫通，易于扣壓各種異型彎頭。
7、液壓系統由電機、油泵、電磁閥、調壓閥及液壓閥組成了具有進退運動的雙液壓油路，而且在雙液壓油路中還增加離一個快速泄油閥油路，以達到更加快速回位的目的，且速度可調、噪音和系統壓力降低。
8、扣壓模具及模座采用無累計誤差式加工工藝，以保證扣壓后產品的扣壓線條間隔均勻，無大小頭現象
DX69壓管機，鎖管機，扣壓機，扣管機，啤管機，啤喉機——速度快，壓力大，精度高，壽命長——質保三年 終生維護
DX69壓管機，鎖管機，扣壓機，扣管機，啤管機，啤喉機——配送10付模具 裝模工具1個 德國微調1個 腳踏開關1個
DX69壓管機 鎖管機 扣壓機 扣管機 啤管機 啤喉機技術參數
TYPE 機器型號 DX69
SWAGING FORCE 扣壓力（KN) 500T
HOSE SIAE 最大膠管通徑 2＂
SWAGING RANGE 扣壓范圍（MM) 6-51mm（即2分-2寸）
NUMBER OF DIE 跟機模具（副） 10
MAX. OPENRNG 模具收擴行程（MM ) +/-25
MOTOR 電機功率（KW) 3.75KW
VOLTAGE 使用電壓（V) 380V
NOISE LEVEL(DB(A))噪音等級 IP74
壓力設定系統 是
雙作用油缸 是
雙速雙錐鍍斜面 是
油缸保護裝置 是
內鎖式模具 是
模具裝配器 是
OVERALL DIMENSIONS 整體尺寸 700*500*700MM
WEIGHT 重量（不含油）（KG) 250KG
工作原理
油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺設定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成
扣壓操作
1.初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。
2.冬季使用時應空載扣壓20~30次，以使油溫增高一些。
3.按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。
4.把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。
5.按下扣壓按鈕執行扣壓操作，直至機頭停止扣壓自動張開模具為止。
6.取出扣壓好的膠管總成，用游標卡尺檢測扣壓后的接頭外套外徑尺寸，如與參數表不符應微調千分尺刻度，直到下一根膠管扣壓符合要求為止
7.扣壓效果如下圖所示：
維護保養
1.油箱的液壓油超過液壓油廠商規定時效時應更換，或者目視油位表，如果液壓油已氧化偏黑了一定要更換。
2.經常往模座移動面注射抗磨潤滑油。
3.非壓管機工作時間，請蓋好防塵罩防止雜物進入模座內
故障檢查正確順序：
1.檢查電動機轉向。
2.檢查液壓由.
3.檢查電子閥是否正常供電.以及是否電子閥卡住。
4.檢查郵箱內主油管是否爆裂。
5.檢查液壓泵是否正常
壓管機，啤管機，啤喉機，鎖管機，扣管機，扣壓機更多型號有：SP32 SP52 DX68 P20 P32 SP60等
