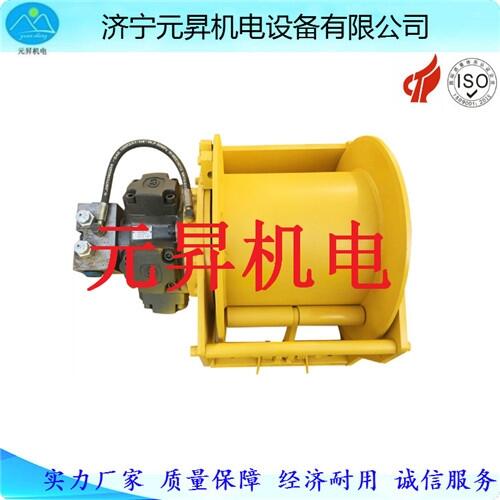

四川挖機4噸液壓卷?yè)P(yáng)機拉木頭抓木器
在建筑施工中，最常用的一種電氣設備是帶限位控制的建筑卷?yè)P(yáng)機中帶限位裝置的控制線路。建筑卷?yè)P(yáng)機控制線路不同之處是在上升、下降的終端位置分別加裝了限位開關，這樣，無論上升還是下降，即使操作不當而沒有及時停機也不會造成超出限位事故。
建筑卷?yè)P(yáng)機在上升時，按下上升起動按鈕SB2，上升交流接觸器KMI線圈得電吸合且KMl輔助常開觸頭閉合自鎖，KMl三相主觸頭閉合，電動機得電起動運轉，提升機E升。倘若操作工在操作時沒能及時停機，那么上升到終端位置時，限位開關SQI常閉觸頭斷開動作，將上升交流接觸器KMl線圈回路電源切斷，KMl線圈斷電釋放，KMI相主觸頭斷開，電動機失電停止運轉，從而起到上升終端保護作用。
建筑卷?yè)P(yáng)機下降時，按下下降按鈕SB3，下降交流接觸器KM2線圈得電吸合且KM2輔助常開觸頭閉合自鎖，KM2三相主觸頭閉合，電動機得電反轉運轉。倘若操作工在操作時沒能及時停機，那么下降到終端位置時，限位開關SQ2常閉觸頭斷開動作，將下降交流接觸器KM2線圈同路電源切斷，KM2線圈斷電釋放，KM2三相主觸頭斷開，電動機失電停止運轉，從而起到下降終端保護作用。
當卷?yè)P(yáng)機牽引力較小、速度較低時其噪聲都遠低于標準限值，控制也容易；但當牽引速度較高、牽引力較大時要確保噪聲不超標，需從設計、工藝、材料、質檢等各個環節采取有效措施。
1 存在問題? 卷?yè)P(yáng)機噪聲來源有多種途徑，但本質上是撞擊和振動的結果，一般是由于齒輪嚙合質量差、運動不平穩在運動中產生了瞬時加速度而造成的。 我公司一臺80kN快速可溜放液力控制卷?yè)P(yáng)機，鋼絲繩牽引速度為30m/min、電機功率55kW，機器噪聲一般在標準范圍以?xún)?nèi)，但偶而出現噪聲超標現象，少數機器不能通過出廠檢驗。在排除噪聲時感到無從下手，因機器制造所依據的圖樣、工藝流程相同，既然絕大多數產品合格，就應排除設計和工藝不合理因素。
2 噪聲來源分析及控制
2.1底盤 我們認為底盤的設計制造存在造成噪聲的可能：①底盤采用箱形結構，不是所有焊縫都進行連續焊接，各個底盤焊縫的長短、高低位置不同，底盤剛性存在較大個體差異，有的則產生共鳴效應，機器如有一點震動噪聲就被放大；②底盤由鋼板焊成，不具備吸震消聲功能，如果其固有頻率與齒輪嚙合頻率接近就可能造成個別機器因齒輪弱小震動引發較大共震，引起噪聲值上升。? 我們針對上述可能性分別進行試驗，但通過三次實驗發現噪聲高低與底盤結構、剛度、頻率等因素呈弱相關，噪聲大小與運動件強相關，因此底盤設計構造、制造質量并不是噪聲超標的原因。
2.2 軸承間隙 有人認為，既然噪聲是伴隨卷筒總成和傳動件，那么就可能由于卷筒滑動軸承間隙大而引起。我們對卷筒零件配合間隙進行選擇，保證軸承孔與主軸間隙符合圖紙要求，裝配后進行試驗。試驗時采用變頻電機調速，觀察速度對噪聲的影響。? 大量試驗結果表明，速度對噪聲影響是第一位的，卷筒轉速越高則噪聲值越大、機器震動越激烈；間隙在其次，主軸與軸套間隙越大則噪聲也越大；而底盤對噪聲影響最小。如果機器本來噪聲就很低，則速度高低、主軸間隙大小的變化都不會產生過大噪聲，由此表明噪聲超標也不是由軸承間隙大而引起的。
