簡單介紹
精密外徑比較儀與普通外徑比較儀相比采用預裝滾珠軸承的測軸，保證了檢測精度的準確性。使用、校準方便，可手握也可固定在臺架上使用；測量范圍較大，一次設置可以測量不同直徑；耐磨的測量面和堅固的構架，是產品精度和壽命的有效保證。讀數顯示可以與指針表、數顯表或傳感器連接。 德國進口Kordt精密外徑比較儀,外徑測量?jī)x德國進口Kordt精密外徑比較儀,外徑測量?jī)x
產品描述
精密外徑比較儀,外徑測量?jī)x,Kordt外徑比較儀
簡單介紹】精密外徑比較儀與普通外徑比較儀相比采用預裝滾珠軸承的測軸，保證了檢測精度的準確性。使用、校準方便，可手握也可固定在臺架上使用；測量范圍較大，一次設置可以測量不同直徑；耐磨的測量面和堅固的構架，是產品精度和壽命的有效保證。讀數顯示可以與指針表、數顯表或傳感器連接。
【詳細說明】
精密外徑比較儀
精密外徑比較儀與普通外徑比較儀相比采用預裝滾珠軸承的測軸，保證了檢測精度的準確性。使用、校準方便，可手握也可固定在臺架上使用；測量范圍較大，一次設置可以測量不同直徑；耐磨的測量面和堅固的構架，是產品精度和壽命的有效保證。讀數顯示可以與指針表、數顯表或傳感器連接。

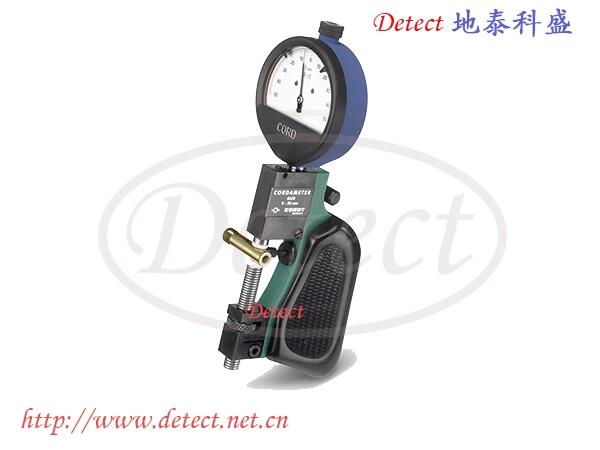

4620高精度緊湊陶制平行測量面比較儀
|
4620高精度緊湊陶制平行測量面比較儀
|
結構特性： A.測力可調 B.帶預裝滾珠軸承的測軸 C.陶瓷測頭 D.帶升降并符合人體工程學的手柄 E.耐高溫、剛性構造 F.設定范圍：0-30mm G.隔熱防震型塑料手柄 H.臺架適用 技術參數： 設定范圍： 0-30mm 量程：2mm 測力:3-10N 測量表面：?8mm 平面度：0.1μm 平行度：0.6μm 重復精度:0.4μm 機身重量（無顯示表）： 約360g |
|
固定臺 |
可按需求定制顯示表 |
4620V2高精度外徑測量比較儀
4620V2高精度外徑測量比較儀與4620高精度緊湊陶制平行測量面比較儀結構相似，不同點是測頭可互換的，測頭連接螺紋為M2.5 。
標準測頭配置:
 |
 |
|
7120臺架式精密外徑比較儀
|
結構特性：
技術參數： |
|
4630高精度外徑測量比較儀
|
結構特性： 硬質合金大平行測量表面，提供了50mm設定范圍 和10mm的量程。 測量范圍大，一次設置可以測量不同的直徑自由行 程大，可以保護靈敏性工件
測量表面基本與構架平齊，可以測量與軸間距離很 硬質合金大直角測量表面 可限定行程 優化設計的剛性結構 帶升降桿 可調手柄符合人體工程學
附加定位裝置，可調節定位的位置到45?、90?和 表頭孔直徑?8mm |
實例應用
技術參數
| 設定范圍 | 0-50 | 50-100 | 100-150 | 150-200 | 200-250 | 250-300 | 300-350 | 350-400 |
| 測量范圍 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 測量表面寬度（μm） | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 平面度（μm） | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
|
平行度μm）,L=1mm （μm）,L=10mm |
≤1.5 | ≤1.5 | ≤2.4 | ≤2.0 | ≤2.5 | ≤2.5 | ≤3.0 | ≤3.0 |
| ≤2.0 | ≤2.0 | ≤3.0 | ≤3.0 | ≤4.0 | ≤4.0 | ≤5.0 | ≤5.0 | |
| 重復精度（μm） | 0.5+（0.3xL） | 0.7+（0.3xL） | 1.0+（0.3xL） | |||||
| 機身重量 （不含表） | 595 | 720 | 870 | 1070 | 1360 | 1600 | 1980 | 2450 |
4630V2高精度外徑測量比較儀、4630V3高精度外徑測量比較儀
4630V2高精度外徑測量比較儀與4630高精度外徑測量比較儀結構相似，不同點是測頭可互換的，測頭連接螺紋為M2.5 。
4630V3高精度外徑測量比較儀與4630高精度外徑測量比較儀結構相似，不同點是測頭可互換的，帶3.5 mm安裝孔用于可互換的測頭。
|
BMD塞規式高精度外徑測量比較儀 |
結構特點： 積木式結構，隨意組合 適用于生產現場的自動及手動測量 精確的測量軸徑及軸的形狀誤差 限度地減少人為因素對測量 結果的影響 滿足100萬次以上測量 技術參數： 測量范圍：外徑?20-?100mm 測量深度：約12mm 測量精度：≤1μm 線性誤差：≤1% |
|
|
|
自動定心 測量支柱可調 測量范圍：5mm-25mm 重復精度：≤0.001mm 測量方法：用標準軸比較測量
|
|
|
|
||
|
ODV外徑測量比較儀
 |
|
結構及技術參數： 測頭材料：金屬陶瓷 測量范圍：12mm-82mm 重復精度：≤0.001mm 測量方法：比較測量 |
