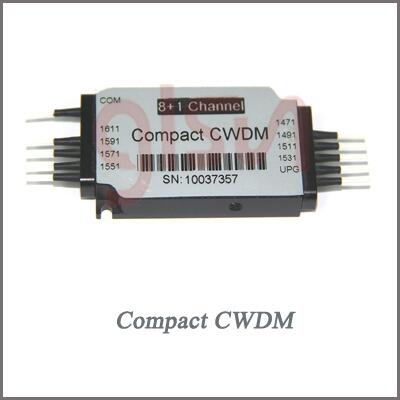

桂林光隆光電科技股份有限公司 GLSUN CCWDM微型波分復用器 CCWDM模塊
CCWDM是在緊湊型自由空間CWDM器件中，多波長光信號由輸入光纖進入。在通道端口1，某一波長被介質薄膜濾波器濾出，耦合到接收光纖準直器中，剩下的信號則反射至下一通道端口。波長信道之間的耦合通過走“之”字路線的淮直光線的形式實現。CCWDM是迷你波分復用器，是CWDM的迷你版，相比之下，CCWDM的封裝尺寸小許多。CCWDM的相鄰信道利用平行光束在自由空間級聯，而不是用光纖。沒有了級聯所用的光纖，CCWDM封裝盒的尺寸比標準CWDM封裝足足小了10倍。
從成本的角度來看，CCWDM比CWDM 、DWDM更便宜，CWDM光模塊為采用千兆以太網和光纖通道提供了一種方便而具有低成本的方案。而CCWDM采用提高光學性能,降低制造成本、封裝尺寸小、可擴展性高(4/8/10或更多通道)，適用于低成本非冷卻激光技術的數據通信網/電信網絡。另一方面，DWDM通常使用更密集的通道間隔，并且用于較長距離的大型光網絡。
·低插入損耗
·緊湊型尺寸
·高通道隔離度
·環境穩定性好
產品應用
·波分復用系統
·CATV
·城域網
規格
|
參數 |
單位 |
SUN-CCWDM Module |
|
|||||||||
|
波長范圍 |
nm |
1260 ~ 1620 |
|
|||||||||
|
通道中心波長 |
nm |
1270 / 1290 / … / 1610 or 1271 / 1291 / … / 1611 |
|
|||||||||
|
通道間隔 |
nm |
20 |
|
|||||||||
|
通道帶寬 |
nm |
λc ± 6.5 |
|
|||||||||
|
通道數 |
λ |
4 |
4+1 |
8 |
8+1 |
8+1A |
10 |
12 |
14 |
16 |
18 |
|
|
UPG 端波長范圍 |
nm |
- |
TBD |
- |
1260~1360 |
1260~1457 |
- |
- |
- |
- |
- |
|
|
插損值 |
dB |
1.0 |
1.2 |
1.5 |
1.7 |
1.8 |
2.0 |
2.4 |
2.5 |
2.7 |
3.0 |
|
|
通帶波動 |
dB |
≤0.5 |
|
|||||||||
|
相鄰信道隔離度 |
dB |
≥ 30 |
|
|||||||||
|
非相鄰信道隔離度 |
dB |
≥ 40 |
|
|||||||||
|
UPG隔離度 |
dB |
≥ 15 |
|
|||||||||
|
PDL |
dB |
≤ 0.2 |
|
|||||||||
|
PMD |
ps |
≤ 0.2 |
|
|||||||||
|
指向性 |
dB |
≥ 50 |
|
|||||||||
|
回波損耗 |
dB |
≥ 45 |
|
|||||||||
|
光功率 |
mW |
≤ 300 |
|
|||||||||
|
工作溫度 |
℃ |
-5 ~ +65 |
|
|||||||||
|
儲存溫度 |
℃ |
-40 ~ +85 |
|
|||||||||
|
相對濕度 |
% |
5 ~ 95 |
|
|||||||||
|
尺寸 |
|
4CH~8CH: 44×25×6mm or 55×35×8mm 10CH~18CH: 55×35×8mm or 55×45×8mm |
||||||||||
