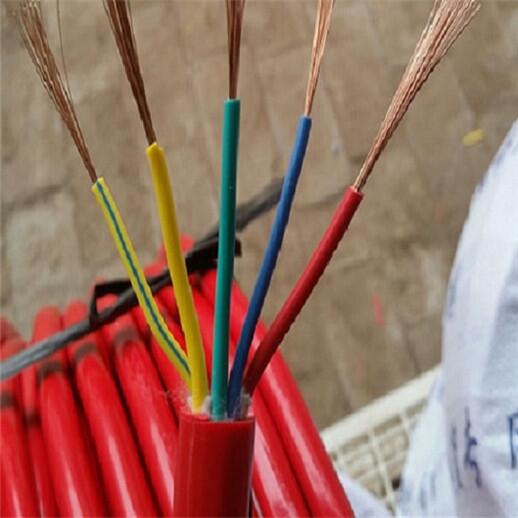

阻燃耐寒控制軟電纜ZR-KYVFR-6*1.0
本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
二:產品執行標準
Q/HL009-2004.
阻燃性能試驗執行GB12666-90規定
三:使用特性
1.
交流額定電壓:U0/U 0.6/1KV
最高工作溫度: 105℃
最低環境溫度:固定敷設-40℃
2.
電纜安裝敷設溫度應不低于-25℃。
3.
電纜允許彎曲半徑:電纜最小為電纜外徑的12倍
四:基本型號及名稱
表1
型號
產品名稱
YVFR
丁晴絕緣和護套電力軟電纜
YVFRP
丁晴絕緣和護套銅編織屏蔽電力軟電纜
ZR-YVFR
阻燃丁晴絕緣和護套電力軟電纜
ZR-YVFRP
阻燃丁晴絕緣和護套銅編織屏蔽電力軟電纜
YVFPR
丁晴絕緣和護套屏蔽軟電纜
YVFRP2
丁晴絕緣和護套銅箔屏蔽電力軟電纜
YVFRB
丁晴絕緣和護套電力軟扁電纜
YVFRPB
丁晴絕緣和護套銅編織屏蔽電力軟扁電纜
YVFB
丁晴絕緣和護套移動扁電纜
YVFPB
丁晴絕緣和護套銅編織屏蔽移動扁電纜
YVFP2B
丁晴絕緣和護套銅箔屏蔽移動扁電纜
ZR-YVFRPB
阻燃丁晴絕緣和護套銅編織屏蔽移動扁電纜電纜
NH-YVFR
耐火丁晴絕緣和護套電力軟電纜
NH-YVFRP
耐火丁晴絕緣和護套銅編織屏蔽電力軟電纜
KYVFR
丁晴絕緣和護套控制軟電纜
KYVFRP
丁晴絕緣和護套銅編織屏蔽控制軟電纜
ZR-KYVFR
阻燃丁晴絕緣和護套控制軟電纜
ZR-KYVFRP
阻燃丁晴絕緣和護套銅編織屏蔽控制軟電纜
KYVFPR
丁晴絕緣和護套屏蔽控制軟電纜
KYVFRP2
丁晴絕緣和護套銅箔屏蔽控制軟電纜
YVFP
丁晴絕緣和護套屏蔽電力電纜
KYVFP
丁晴絕緣和護套銅編織屏蔽控制電纜
ZR-KYVFP
阻燃丁晴絕緣和護套屏蔽控制電纜
ZR-KVFP2
阻燃丁晴絕緣和護套銅箔屏蔽控制電纜
YVFP2
丁晴絕緣和護套銅箔屏蔽電力電纜
KYVFB
丁晴絕緣和護套控制扁電纜
ZR-YFFB
阻燃丁晴復合物絕緣和護套移動扁平軟電纜
ZR-YFFPB
阻燃丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFB
丁晴復合物絕緣和護套移動扁平軟電纜
YFFBP
丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFRB
丁晴復合物絕緣和護套移動扁平軟電纜
YFFRBP
丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFF
丁晴復合物絕緣和護套電纜
YFFP
丁晴復合物絕緣和護套銅絲屏蔽電纜
阻燃耐寒控制軟電纜ZR-KYVFR-6*1.0
五:代號名稱和含義
表2
代號
代號含義
YVF
丁晴電纜系列
P
銅編織屏蔽
R
多股絞合導體
B
扁電纜
六:主要技術指標
1.成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2.20℃時絕緣電阻不小于50MΩ/KM。
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七:基本電纜規格及結構參數
線芯*標稱截面(mm2)
導體結構
(根數*直徑)
(B/R)
mm
電纜最大外徑
參考重量(kg/km)
YVFR
YVFRP
YVFR
YVFRP
1*2.5
51*0.25
4.0
-
72
-
1*4
82*0.25
6.0
-
95
-
1*6
123*0.25
7.0
-
130
-
1*10
204*0.25
9.5
-
190
-
1*16
323*0.25
11.0
-
255
-
513*0.25
12.0
-
365
-
1*35
722*0.25
13.5
-
475
-
1*50
1026*0.25
15.0
-
670
-
1*70
1406*0.25
17.0
-
830
-
1*95
486*0.50
19.0
-
1200
-
1*120
608*0.50
21.0
-
1360
-
1*150
760*0.50
23.0
-
1654
-
1*185
945*0.50
26.0
-
2050
-
2*2.5
51*0.25
10.5
11.5
159
205
2*4
82*0.25
12.5
13.5
230
290
2*6
123*0.25
14.0
15.2
276
336
2*10
204*0.25
18.0
19.2
413
475
2*16
323*0.25
22.0
23.5
567
670
2*25
513*0.25
24.5
25.5
833
933
2*35
722*0.25
29.0
30.2
1088
1288
2*50
1026*0.25
33.0
35.0
1297
1590
2*70
1406*0.25
38.0
39.0
1675
1900
2*95
486*0.50
41.0
43.0
2205
2500
2*120
608*0.50
48.0
50.0
2660
3000
2*150
760*0.50
52.0
54.0
3350
3750
2*185
945*0.50
57.0
59.0
4400
4820
3*2.5
51*0.25
12.0
13.0
210
270
3*4
82*0.25
13.0
14.0
295
365
3*6
123*0.25
14.8
15.8
375
455
3*10
204*0.25
19.0
20.0
559
639
3*16
323*0.25
22.0
23.0
770
870
3*25
513*0.25
26.0
27.0
1239
1349
3*35
722*0.25
33.0
34.1
1520
1640
