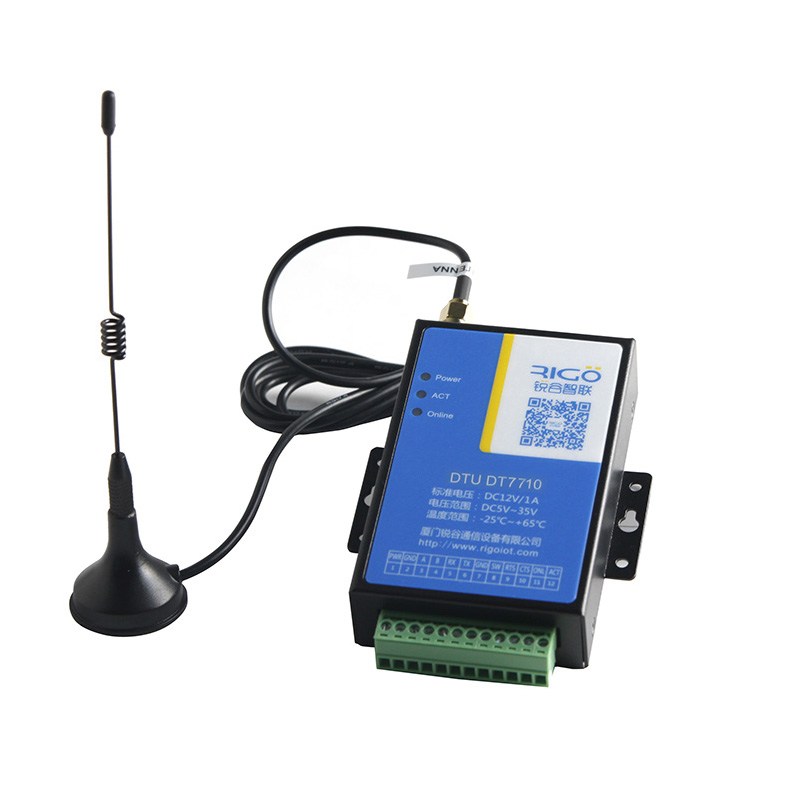

DT7710 DTU是一種全網通物聯網無線數據終端，為用戶提供無線長距離數據傳輸功能。
該產品采用高性能的工業級16/32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232和RS485（或RS422）接口，可直接連接串口設備，實現數據透明傳輸功能。
該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
=
工業級應用設計
u 采用高性能工業級無線模塊
u 采用高性能工業級16/32位通信處理器
u 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 5~35V）
穩定可靠
u WDT看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u RS232/RS485/RS422接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
標準易用
u 提供標準RS232和RS485（或RS422）接口，可直接連接串口設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
u 使用方便，靈活，多種工作模式選擇
u 方便的系統配置和維護接口
u 支持串口軟件升級和遠程維護
功能強大
u 支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）
u 支持根據域名和IP地址訪問中心
u 內嵌標準的TCP/IP協議棧，支持透明數據傳輸
u 支持APN/VPDN
無線參數
|
項 目 |
內 容 |
|
無線模塊 |
工業級無線模塊 |
|
標準及頻段 |
LTE-TDD: B41、B40、B39、B38 LTE-FDD: B3 、B1 TD-SCDMA: B39、B34 WCDMA: B1 EVDO/CDMA1X: BC0 CDMA GSM: B8、B3 |
|
最大發射功率 |
WCDMA Bands: 24 +1/-3dBm (Power Class 3) GSM Band 8: 33±2dBm (Power Class 4) GSM Band 3: 30±2dBm (Power Class 1) LTE: +23dBm +2.7/-2.7dB (Power Class 3) TD-SCDMA : 24 +1/-3dBm (Power Class 2) |
|
接收靈敏度 |
<-107dBm |
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級16/32位通信處理器 |
|
FLASH |
256KB（可擴展） |
|
RAM |
20KB（可擴展） |
接口類型
|
項 目 |
內 容 |
|
串口 |
1個RS232和1個RS485（或RS422）接口，內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、2位 校驗：無校驗、偶校驗、奇校驗 串口速率：300~230400bits/s |
|
指示燈 |
具有“PWR”、“ACT”、“Online” |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
|
|
|
供電
|
項 目 |
內 容 |
|
標準電源 |
DC 12V/0.7A |
|
供電范圍 |
DC 5~35V |
|
通信電流 |
<450mA (12V) |
物理特性
|
項 目 |
內 容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
91x58.5x22 mm (不包括天線和安裝件) |
|
重量 |
205g |
其它參數
|
項 目 |
內 容 |
|
工作溫度 |
-25~+65oC（-13~+150℉） |
|
擴展工作溫度 |
-30~+75oC（-22~+167℉） |
|
儲存溫度 |
-40~+85oC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
