購買碳帶需知
一、碳帶寬度可訂做，根據標簽寬度，一般碳帶要大于標簽寬度5mm,避免磨損打印頭。
二、碳帶的組成部分，一般分三層結構，a、背圖層 b、帶基 C、碳粉層，一般增強高端的碳帶，
防靜電層不易扯斷，帶項比較牢，碳粉涂布均勻，打印效果清晰，不傷打印頭。
zebra 105sl（條形碼）打印機
三、碳帶根據不同材料分，一般分以下幾種
1、蠟基碳帶
材質有蠟和碳帶組成，特點：經常實惠，一般打印銅板紙，光粉紙，書寫紙，吊牌效果好。蠟基碳帶也分普通和增強，增強性的
打印清楚，耐刮擦。用于標簽使用時間較短，一般場合，如食品，百貨，倉庫，車票，包裝標簽，
2、混合基碳帶
材質有蠟和樹脂成分，性價比高，可打印銅板紙，合成紙，透明可打印膜類，醫藥類標簽，打印清楚度高，耐刮
適用行業，物流，服裝吊牌，醫療用途，資金貨架，汽車工業，等，
3、全樹脂碳帶
主要成分為樹脂，特點，搞溶劑，耐高溫，可以打印PET材料，成本高，用于特殊標簽，要求高的客戶群體
適合于，化學產品包裝，設備類的標簽，電器發熱部位，材質光滑的標簽，可打印PET，亞銀紙，透明PET，消銀龍
光膜，
4、水洗布碳帶
主要成份樹脂，卓越的耐刮面摩擦，耐水洗滌，耐酒精等性能，主要針對服裝行業，打印水洗布，鍛帶，服裝面料類的標簽，
四，碳帶根據機器型號的不同，還有內碳與外碳之分，所以在購買時還要確定是什么 機器
碳帶如何區分內外碳，可能通過標簽粘貼碳帶表面，那一面有碳粉，如下圖所示
五，根據標簽寬度，選擇碳帶的寬度，如下圖所示，
六，存放碳帶小技巧
使用環境：5°-35°C 45%-85%的相對濕度
運輸環境：-5°-45°C 20%-85%的相對濕度，時間不多于一個月
存放環境：-5°-40°C 20%-85%的相對濕度，時間一般不多于一年
注意：不放要碳帶直接暴露在陽光，或潮濕的環境下。
1.4.1 尺寸圖
1.4.2 SA4TM標簽打印機前視圖
1.4.3 SA4TM標簽打印機后視圖
1.4.4 操作面板
1.4.5 內部結構
1.5 選購件
2.2 連接電源線
2.3 加載打印介質
下述步驟說明將打印介質正確地加載到打印機的方法，這樣打印介
質就會被平直地送入打印機。
更換打印介質時也采用相同的步驟。
本打印機可以打印標貼和標簽。
1. 按下頂蓋釋放按鈕，用手托住頂蓋，將其輕輕打開至完全開啟位
置。
2. 從打印機中取出打印介質保持器組件。
3. 升起釋放桿，取下打印介質保持器（左側）。
4. 將打印介質軸插入打印介質卷的內芯
5. 將打印介質保持器（左側）放置在打印介質軸上。將左右側打印
介質保持器壓向打印介質，直至介質牢固夾持到位。這將使得打印
介質自動居中。
6. 收回釋放桿，鎖定打印介質保持器（左側）。
7. 將打印介質保持器組件放入打印機內。
8. 輕輕向內推動上部探測器桿（?），打開上部探測器組件
（?）。
9. 將打印介質從打印機前部拉出，并調節導紙夾至打印介質
寬度。這將使打印介質自動居中。
2.3 加載打印介質( 續)
12. 本打印機有三種任務處理模式。下文說明為各種模式設定打印
介質的方法。
在批處理模式下，連續打印和送入打印介質，直到打印完在操作命
令中指定的標貼/標簽數為止。
(1) 拉動打印介質的頂邊通過滾筒。
SA4TM剝離模式(選購件)
在剝離模式下，每打印好一張標簽，底紙就自動地被分離開了。
(1) 握住前蓋的右側將其打開
(2) 向下按動釋放桿，打開剝離部件
(3) 從介質起始邊緣分離開足夠的標簽，給底紙留下 300mm 的寬
度。
(4) 將底紙穿過底紙進紙滾筒下方的開口。然后關閉剝離部件直至
鎖定到位。
(5) 將底紙的起始邊插入前蓋的槽內。
(6) 關閉前蓋和頂蓋
2.3 東芝SA4TM切刀模式 (選購件)
當安裝有選購切刀模塊時，切刀會自動切割打印介質。
將打印介質的前緣插入切刀模塊的介質輸出部分
13. 根據所使用打印介質的厚度，使用打印頭位置桿調節打印頭的
壓力。
2.4 如何安裝碳帶
有兩種類型的打印介質可以用于打印：熱轉印打印介質（常規打印
介質）和直熱式打印介質（表面經過化學處理）。當使用直熱式打
印介質時，請不要加載碳帶。
1. 按下頂蓋釋放按鈕，用手托住頂蓋，將其輕輕打開至完全開啟位
置。
2. 將碳帶供給軸的中芯插入碳帶保持器（供給側）內，使碳帶芯的
凹口與碳帶限位器的突起吻合。
3. 將頂蓋放低至 45°開啟位置。在推動頂蓋限位器的同時再次升起
頂蓋，使頂蓋固定
5. 將碳帶提取芯裝入碳帶保持器（提取側）內，使碳帶芯的凹口與
碳帶限位器的突起吻合
6. 將碳帶提取芯沿著箭頭所示方向轉動，繃緊其所有松弛部分。
7. 關閉碳帶蓋直至鎖定到位。
2.5 連接打印機電纜
下段概括了如何通過電纜把打印機和計算機主機相連接，并且說明
了如何用電纜和其他設備相連接。根據用于打印標簽的系統配置，
能把打印機連接到計算機主機的方式有以下 4 種：
? 在打印機標準并行端口和計算機主機并行端口（LPT）之間用
并行電纜連接。
? 使用標準的局域網接口板，實現以太網連接。
? 在打印機 USB 接口和計算機主機的一個 USB 端口之間用
USB 電纜連接。 (符合 USB2.0 全速標準)
? 在打印機可選的 RS-232C 串行端口和計算機主機的一個串行
通訊端口之間用串行電纜連接。<選購件>
欲了解每個端口的詳細資料，請參考 附錄 2。
在連接好必需的端口電纜后，設定一個打印機操作環境。請參閱章
節
章
節 2.7.1 參數設定。
以下圖表列舉了本打印機當前版本所有可能的電纜連接方式。
2.7 東芝SA4TM標簽打印機 如何進入系統模式
2.7.1 參數設定
當 LCD 信息顯示屏上顯示為 “PARAMETER SET（參數設
定）”時，按下 [PAUSE]鍵進入?yún)?shù)設定模式。
參數設定模式包括以下子菜單。每次按下[PAUSE]鍵，這些子菜單
就會相繼顯示。
(1) 字符碼選擇
(2) 字符零選擇
(3) 波特率選擇
(4) 數據長度選擇
(5) 停止位長度選擇
(6) 奇偶選擇
(7) 流控制代碼選擇
(8) LCD 語言選擇
(9) 自動前送等待選擇
(10) 控制代碼選擇
(11) 剝離等待狀態選擇
(12) FEED 鍵功能選擇
(13) 日本漢字代碼選擇
(14) 歐洲代碼選擇
(15) 打印頭自動檢測選擇
(16) 并行端口（Centronics）確認/忙碌計時選擇
(17) 網絡打印機功能選擇
(18) 輸入優先選擇
(19) 碳帶結束邊緣選擇
(20) 擴展 I/O 端口選擇
(21) 即插即用選擇
(22) 標簽末端/碳帶末端選
(23) 預剝離選擇
(24) 反向送紙速度選擇
(25) Maxi Code 二維碼規格選擇
(26) 鍵盤接口選擇
(27) 剝離馬達扭矩選擇
(28) 打印頭電流表選擇
(1)東芝SA4TM標簽打印機字符選擇
該參數用來選擇打印時所用的字符碼。打印字符會因被選擇的字符
碼和字體的不同而不同。關于字符的詳細資料，請參閱 B-SA4T 系
列外部設備端口規格說明
系
列外部設備端口規格說明（打印機命令手冊）。
當“PARAMETER SET（參數設定）”出現時，按下[PAUSE]
鍵。
(3)東芝TOSHIBA SA4TM標簽打印機 波特率如何設置
(8) 東芝TOSHIBA SA4TM標簽打印機 LCD 語言選擇
(15) 如何判斷東芝TOSHIBA SA4TM標簽打印機打印頭是不是斷針摔壞？
2.7.4 東芝TOSHIBA SA4TM標簽打印機 如何自動測紙
東芝TOSHIBA SA4TM標簽打印 i P 地址設定（TCP/IP ）
2.8 安裝打印機驅動程序2.10 東芝TOSHIBA SA4TM標簽打印機 打印位置及色彩微調
位置和打印色彩微調
本章描述如何微調打印起始位置、切割/剝離位置、反向送紙總量、
打印色彩、碳帶馬達扭矩。
需要進行微調時，如微調打印起始位置、打印色彩等等，請按以下
步驟進行。
1. 打開打印機電源，確認液晶顯示屏上顯示“ONLINE（聯
機）”。
2. 按下 [PAUSE]鍵，暫停打印機。
3. 持續按下[RESTART] 鍵長達 3 秒鐘，直到顯示
“RESET”。
4. 按下[FEED]或[RESTART]鍵，液晶顯示屏上顯示
“ADJUST SET”。
5. 當“ADJUST SET”顯示時，按下[PAUSE]鍵，進入?yún)?shù)
微調模式。

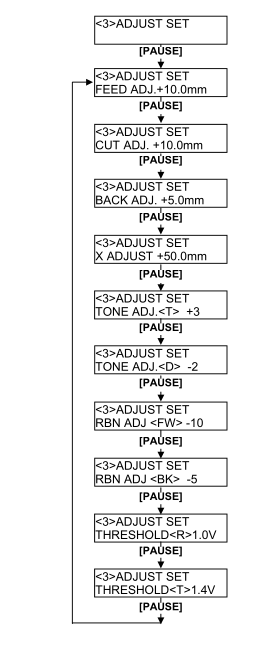

參數微調模式包括以下子菜單。每次按下[PAUSE] 鍵，子菜單都會
依次顯示。
送紙總量微調：
微調打印起始位置的送紙總量。
切割/ 剝離位置微調：
微調切割位置或剝離位置。
反向送紙總量微調：
微調反向送紙總量。
X - 軸方向微調：
微調 X-軸方向上的打印位置。
打印色彩微調（熱轉?。?br />
熱轉印模式下微調打印色彩。
打印色彩微調（直熱式）：
直熱式打印模式下微調打印色彩。
碳帶馬達驅動電壓微調（收線馬達）：
微調碳帶收線馬達的驅動電壓。
碳帶馬達驅動電壓微調（送紙馬達）：
微調碳帶送紙馬達的驅動電壓。
閥值微調（黑標探測器）：
微調黑標探測器的閥值。 請參閱 章節 2.11
閥值微調（送紙間距探測器）：
微調送紙間距探測器的閥值。請參閱 章節 2.11
5. 故障檢修
本章列出一些錯誤信息，可能遇到的問題和解決辦法。
5.1 錯誤信息
錯誤信息 問題/ 原因 解決
HEAD OPEN 在聯機模式打開頂蓋。 關閉頂蓋。
HEAD OPEN **** 頂蓋打開時試圖進紙或出紙。 關閉頂蓋，再按[RESTART]鍵。
COVER OPEN **** 前蓋打開時試圖進紙或打印。 關閉頂蓋，再按[RESTART]鍵。
COMMS ERROR 出現通訊錯誤。 確定接口電纜正確連接到打印機主機上，
主機打開。
1. 在介質供給途中堵塞。進紙不通暢。 1. 去除堵塞介質，清潔托盤。重新正確
安裝介質，最后按下[RESTART]鍵。
? 參閱 5.3 節
2. 給正在使用的介質選擇了錯誤的介質
探測器。
2. 關掉打印機再開機。給正在使用的介
質選擇正確介質探測器，最后重新恢
復打印機操作。
3. 黑標探測器沒有與介質上的黑標
對齊。
3. 調節探測器位置。再按[[RESTART]
鍵。
? 參閱 2.3 節
4. 加載介質的尺寸與程序的大小不同。 4. 重新安裝與程序設定的尺寸相匹配的
打印介質，然后按下[RESTART]鍵，
或者關機再開機，根據所裝介質的尺
寸重新設定程序中的尺寸，最后恢復
打印操作。
5. 上部探測器與下部探測器沒有對齊。 5. 對齊上部探測器與下部探測器。
? 參考 2.3 節
PAPER JAM ****
6. 間隙探測器不能感受打印區域和間隙
之間的差別。
6. 參考 2.11 節設置開端。如果這樣不能
解決問題，關上打印機，與東芝泰格
授權服務代理聯系。
注釋：
? 如果一個錯誤即使按了[RESTART]鍵也不能清除，請關掉打印機然后再重新開機。
? 關掉打印機之后，所有的打印數據都將被清除。
? ****表示未打印介質數量。最多 9999（頁）。
警告!
如果遇到本章描述的操作都不能解決的問題，請不要自己嘗試去維修打印機。關上打印機電源拔下電源線，
與授權的東芝泰格服務代理商取得聯系獲得幫助。
5. 故障檢修 CO1-33067
5.1 錯誤信息
5- 2
5.1 錯誤信息( 續)
錯誤信息 問題/ 原因 解決
CUTTER ERROR ****
(只有打印機安裝了切刀
模式)
在切刀中打印介質堵塞。 去除堵塞打印介質。按[RESTAR] 鍵。如
果這樣不能解決問題，關上打印機，與東
芝泰格授權服務代理聯系。
? 參閱 4.1.3 節
1. 介質用完。 1. 加載新介質。再按[RESTART]鍵。
? 參閱 2.3 節
2. 介質加載不正確。 2. 重 新 正 確 地 加 載 介 質 。 再 按
[RESTART]鍵。
? 參閱 2.3 節
NO PAPER ****
3. 介質太松。 3. 換掉太松的介質。
1. 碳帶供給錯誤。
1. 去除碳帶，檢查碳帶狀態。如果有必要
重置碳帶。如果問題仍沒有解決，關上
打印機，與東芝泰格授權服務代理聯
系。
RIBBON ERROR ****
2. 碳帶用完。 2. 加載新碳帶。再按[RESTART]鍵。
? 參閱 2.4 節
EXCESS HEAD TEMP 打印頭過熱。 關打印機，降溫（大約 3 分鐘）。如果問
題仍不能解決，請與東芝泰格授權服務代
理聯系。
HEAD ERROR 打印頭有問題。 需要更換打印頭。請與東芝泰格授權服務
代理聯系。
1. 在受到噪聲干擾的地方使用打印機。
或者，在打印機或端口電纜旁邊有其
它電器的電源線。
1. 使打印機和端口電纜遠離噪聲源。
2. 打印機電源線未接地。 2. 使電源線接地。
3. 打印機跟其它電器共用同一電源。 3. 為打印機提供專用電源。.
SYSTEM ERROR
4. 計算機主機上的某個應用軟件發生
錯誤或操作故障。
4. 確認計算機主機操作正常。
FLASH WRITE ERR. 數據寫入閃存時發生錯誤。 關閉打印機，然后再開機。
FORMAT ERROR 格式化閃存時發生錯誤。 關閉打印機，然后再開機。
FLASH CARD FULL 閃存空間不足，無法保存數據。 關閉打印機，然后再開機。
EEPROM ERROR 不能正確讀取可清除只讀存儲器中的數
據，或數據不能被正確寫入可清除只讀
存儲器。
關閉打印機，然后再開機。
RFID WRITE ERROR 在嘗試了一定次數后，打印機仍然無法
在 RFID 標簽上寫入數據。
再按[RESTART]鍵。
RFID ERROR 打印機無法與 RFID 模塊通訊。 關閉打印機，然后再開機。
SYNTAX ERROR 打印機為升級固件，正處于下載更新模
式下時，接收到了不正確的指令，如任
務處理指令。
關閉打印機，然后再開機。
5. 故障檢修 CO1-33067
5.2 可能出現的問題
5- 3
5.1 錯誤信息( 續)
錯誤信息 問題/ 原因 解決
POWER FAILURE 發生瞬時斷電故障。 檢查打印機的供電電源。如果額定值不正
確，或打印機跟大功率電器共用一個電源
插座，請使用另外的電源插座。
LOW BATTERY 實時時鐘電壓為 1.9 伏或更低。 持 續 按 下 [RESTART] 鍵 ， 直 到
“RESET”顯示。如果您希望在發生
了“低電量”故障后仍使用同一塊電池，
請取消低電量檢測功能，然后把數據和時
間設為實時時間。電源開啟時，實時時鐘
即開始運行。
? 參閱 2.7.6 節
然而，一旦打印機被關閉，數據和時間就
將被重新設定。
更換電池需通知東芝泰格授權服務代表，
由他們來處理。
其它錯誤信息 可能出現硬件或者軟件問題。 關打印機再開機。如果問題仍不能解決，
再關打印機，與東芝泰格授權服務代理聯
系。
5.2 可能出現的問題
本節描述了在使用打印機時可能出現的問題、原因及解決辦法。
可能的問題 原因 解決
1. 電源線可能斷開。 1. 插上電源線。
2. 交流電插口不能正常工作。 2. 用其他用電設施檢測此電插口。
打印機無法打開
3. 保險絲或斷路器斷開。 3. 檢查保險絲或者斷路器。
1. 介質加載不正確。 1. 打印機處在錯誤狀態。
? 參閱 2.3 節
介質無法供給
2. 打印機處在錯誤狀態。 2. 解決信息顯示屏上的錯誤 。
( 參閱 5.1 節獲得更多信息)
在初始狀態下按下
[FEED]鍵，從而導致
了錯誤發生
送紙或任務處理操作沒有在以下默認條
件下執行。
探測器類型：送紙間距探測器
打印方式： 熱轉打印
媒介點距：76.2 毫米
使用打印機驅動程序更換打印機打印條
件，或更換打印指令使其符合打印條
件。然后按下 [RESTART]鍵，清除錯誤
狀態。
1. 介質加載不正確。 1. 正確加載介質。
? 參閱 2.3 節
2. 碳帶加載不正確。 2. 正確加載碳帶。
? 參閱 2.4 節
介質上沒打印
3. 碳帶和介質不匹配。 3. 為使用的介質選擇合適的碳帶。
5. 故障檢修 CO1-33067
5.3 去除堵塞介質
5- 4
5.2 可能出現的問題 ( 續)
可能的問題 原因 解決
1. 碳帶和介質不匹配。 1. 為使用的介質選擇合適的碳帶。 打印圖象模糊
2. 打印頭未清潔。 2. 使用打印頭清潔筆或被酒精略微潤濕
的棉簽清潔打印頭。
1. 切刀組件沒有正確關閉。 1. 正確關閉切刀組件。
2. 介質在切刀中堵塞。 2. 去除堵塞紙張。
? 參閱 4.1.3 節
選購切刀無法操作
3. 切刀刀刃太臟。 3. 清潔切刀刀刃。
? 參閱 4.1.3 節
選購剝離模塊不從底
紙上剝開標貼
標貼材料太薄或膠水太粘。 參閱 7.1 節 打印介質并更換標貼。
