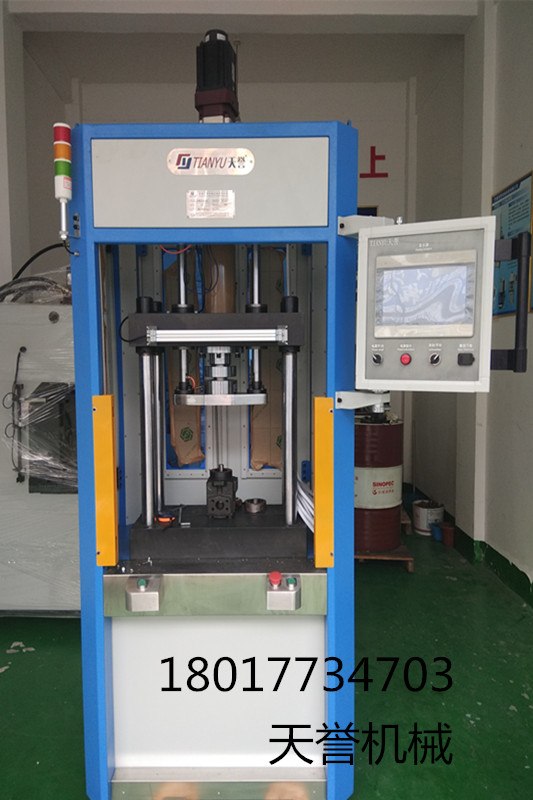

武漢精密皮輥壓裝機，精密伺服壓裝機
設備介紹：
精密數控伺服電子壓力機簡稱伺服壓力機或電子壓力機，其工作原理是 由伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業,能夠在壓力裝配作業 中實現壓裝力與壓入深度的全過程閉環控制,從而實現在線質量管理的精密壓裝。
設備外形尺寸及結構形式：
1．設備結構：四柱型結構，導向套采用直線軸承。
2．測力傳感器安裝方式：潛入上工作臺。
3．設備工作臺面尺寸：下工作臺460*300（正面*側面）。
4．上工作臺尺寸：350*135（正面*側面）
5．上工作臺與下工作臺最大的工作高度為400MM，最小為150，電缸行程250（全部為力行程）
6．設備外形尺寸：正面900*側面640*高2500
設備效率及能耗：
1.整機最大耗電功率：3KW；
2.上工作臺快速下行速度為1-85MM/S，回升速度為1-85MM/S，加壓速度為1-30MM/S；
3.工作環境：環境溫度-10~45℃，相對濕度40~80%；
4.電源電壓：AC380V（±10%），頻率50HZ（±1HZ）
設備各項精度：
1.設備整體測力精度為滿量程的0.1%，最小顯示單位為0.01KN；
2.系統對力傳感器的AD采樣速度200次/秒；
3.位移控制精度為±0.01MM（在溫度、工況、負載等環境因素相同時的檢測值）；
4.上工作臺與下工作臺面的平行精度為0.10MM以?xún)?nèi)；
5.機架與工作臺面組合后，設備開口處剛性不小于80Kn/mm；
