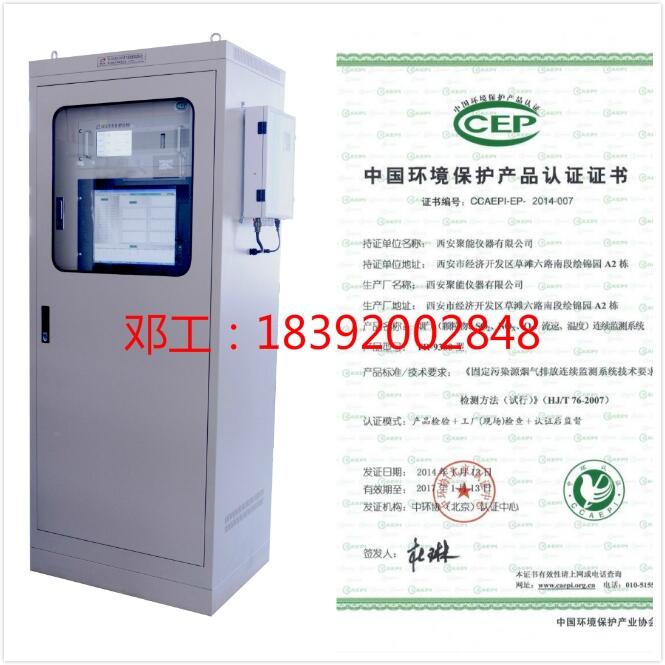

TR-9300D超低排放煙氣CEMS系統是由聚能儀器有限公司生產的針對超低排放煙氣監測的在線監測系統。
CEMS一般由煙塵監測子系統（粉塵）、氣態污染物監測子系統（SO2、NOX）、煙氣參數監測子系統(溫度、壓力、流速、O2)、系統控制及數據采集處理子系統四個基本部分組成。
本系統由置于煙囪上的采樣探頭、粉塵儀和溫壓流一體化探頭，以及置于小屋中的分析機柜、標氣和壓縮氣源組成。
ü 采樣探頭負責煙氣采樣，內置陶瓷或不銹鋼濾芯用于過濾煙氣中的粉塵。
ü 伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。
ü 粉塵儀用于測量煙囪粉塵濃度。
ü 溫壓流用于測量煙囪內煙氣的溫度、壓力和流速。
ü 分析機柜負責抽取煙氣，過濾、冷凝除水后測量SO2、NOx、O2組分。
ü 標氣用于校準分析儀表。
ü 空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹。
|
編號 |
名稱 |
說明 |
|
(1) |
控制面板 |
包括PLC控制界面，煙氣反吹、流速反吹、查漏/維護三個控制鈕，樣氣流量計，校準氣入口 |
|
(2) |
工控機 |
安裝數據采集、換算、顯示、存儲、上傳軟件 |
|
(3) |
紫外氣體分析儀 |
測量SO2、NOx、O2等 |
|
|
|
編號 |
名稱 |
說明 |
|
|
(1) |
固態繼電器 |
控制伴熱管和采樣探頭加熱 |
|
|
(2) |
繼電器組 |
實現對電動執行機構以及對系統各狀態的控制等 |
|
|
(3) |
PLC |
總控制單元 |
|
|
(4) |
開關電源 |
提供機柜內部24VDC供電 |
|
|
(5) |
過濾減壓閥 |
為系統提供壓力穩定、干燥的高壓空氣 |
|
|
(6) |
過濾器 |
除去樣品氣體中的水和雜質 |
|
|
(7) |
壓縮機式冷凝干燥器 |
將高溫濕熱氣體中的水在熱交換器內快速冷凝成液態，同時由蠕動泵（或其他方式）將冷凝水排出，達到氣液分離的目的 |
|
|
(8) |
濕度報警器 |
冷凝器故障時，防止冷凝水進入分析儀 |
|
u 煙氣溫度限制 (最低/最高) ： 0-300（可訂制）
u 采樣方式：直接抽取
u 設備對振動的要求： 無振動
u 整個系統壓縮空氣要求：0.4Mpa以上，無油無水
u 最大耗氣量： 2.2m3/h
u 平均耗氣量： 0.45m3/h
u 最大氣流量 (L/min)：2
u 平均氣流量 (L/min)：1.5
u 尺寸：800mm×800mm×2000mm
u 重量：約150kg
u 伴熱管線溫度：120oC～200oC
u 探頭伴熱溫度：120oC～200oC
u 防護等級：機柜IP42，其他IP65
u 供電：220VAC±10%，＞3000W
u 環境溫度：-20oC～50oC
u 環境濕度：5%Rh～95%Rh（不結露）
u 對外輸出：4-20mA，RS232，RS485
u 標準氣體： 8L,鋼瓶
