管道聲吶檢測系統產品概述
當管道處于滿水狀態，且不具備排干條件時，采用傳統的視頻檢測手段已無法取得較好的檢測效果，而管道聲吶檢測系統正適用于這類管道。
管道聲吶檢測系統能夠?qū)艿垒^多數結構缺陷（如變形、塌陷、破裂、結垢、支管暗接等）和管道功能缺陷（如沉積、漂浮物）起到準確的檢測效果，并可采用鼠標工具進行測量分析。

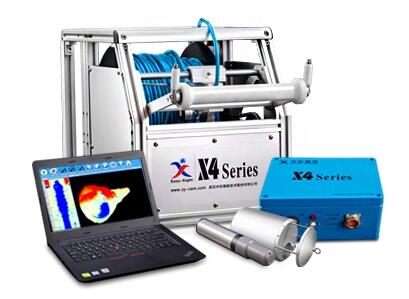

管道聲吶檢測系統由聲納頭、電纜盤、主機、PipeSonar管道聲納檢測成像分析軟件四部分構成。其采用聲納成像技術，將水下掃描單元（聲納頭）置于管道內部的水下（滿管、半管均可），采用爬行器或人工拖拽的方式驅動（可滑行、漂?。┰诠艿纼?nèi)移動。
結合PipeSonar進行管道聲納檢測數據的成像顯示、編輯分析、三維建模和報告輸出,輸出內容包括管道的結構性缺陷、沉積縱斷面圖、淤積量計算等。
產品特點
1、 標配電纜長度為 150m，可定制；
2、 適用管徑：200mm-3000mm；
3、 防水：IP68；
4、波束寬度：1.1deg（－3db），圓錐形波束；
5、 排線：手動排線裝置；
產品技術
多視圖聯動展示
橫截面輪廓圖、內壁全景展開色溫圖、三維模型漫游視頻聯動顯示，以便觀察分析；
現場判讀
平板或筆記本電腦主控，現場填寫檢測信息，實時截圖判讀保存，視頻導入到評估報告軟件中可直接生成檢測評估報告；
配套軟件
配有PipeSonar管道聲吶成像分析報告軟件，可自動檢索管道內壁輪廓，并計算沉積深度、沉積寬度、沉積體積、水位高度；支持測量尺、測量環、測量網格等多種鼠標測量工具，以進行距離、寬度、高度、半徑、直徑等測量操作。自動生成三維模型，提供高自由度的漫游功能，對實體、網格、點列三種管道模型均提供管內漫游和自由漫游方式?？赏ㄟ^多視圖聯動分析進行缺陷判讀，自動生成包含沉積狀況縱斷面圖的檢測評估報告。
