一、概述
      MGG/KL-DCB-II型便攜式電磁流速/流量儀是一種專為水文監測、江河流量監測、農業灌溉、市政給排水、工業污水處理、實驗測量等行業流速/流量測量而設計的一種便攜式測量儀表。它采用了特殊的微功耗設計方案，全數字信號處理技術，使得儀表測量更加穩定可靠，測量范圍寬，測量精度高，廣泛應用于水文、水利、農灌、給排水等領域需要經常移動測量的場合。

     二、移動測量防干擾便攜式電磁流速流量儀功能特點（“Ⅱ”為Ⅱ、Ⅲ型流速/流量儀）
     ?8?3穩定可靠：測速傳感器無活動部件，不會產生纏繞保持長期連 續可靠工作，功能齊全；
     ?8?3工作模式：微功耗設計，一次更換電池可連續工作50個小時以上，使測量更方便，（流量計量型為Ⅱ型，水深傳感器為可選配置）；
     ?8?3高清顯示：顯示器采用高清晰背光源LCD顯示器，全中文漢字菜單顯、使用方便，無論白天黑夜清晰讀數；
     ?8?3顯示齊全：儀表界面顯示流速、流量（Ⅱ）、累計（Ⅱ）、水深（Ⅱ）、流向、電量、報警信息、運行時間、工作狀態；
     ?8?3操作簡單：測量形式多樣，既可以使用測桿測量又可以使用吊繩測量、走航式測量；
     ?8?3節電環保：儀表具有自動關機功能（功能可修改）；

   三、移動測量防干擾便攜式電磁流速流量儀主要技術指標

    2 測量范圍：流速測量0.005m/s～10m/s（分辨力5mm/s），；

    2 測量精度：±1.0%FR+0.005m/s；

    2 采集時間：自動10S～900S可調、手動控制時間；

    2 供電方式： 1.5V*5粒5號電池；

    2 顯示方式：LCD大屏幕液晶背光源顯示器，流量（Ⅱ）、累積（Ⅱ）、流速、水深（Ⅱ）、流向、電量、報警信息、運行時間、工作狀態；

    2 物理接口：RS485接口（可選配）

    2 介質電導：>20μs/cm

       介質溫度：0℃～60℃

    2 環境溫度：-10℃～50℃

    2 顯示位數：3位（X.XXX）

    2 外型尺寸：204*100*35mm（顯示儀）

    2 外形尺寸：Φ32×460（mm）（傳感器）

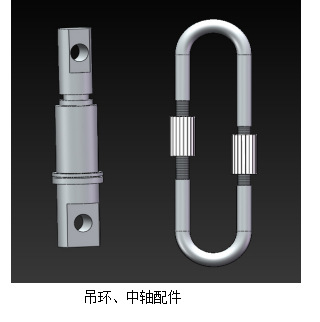

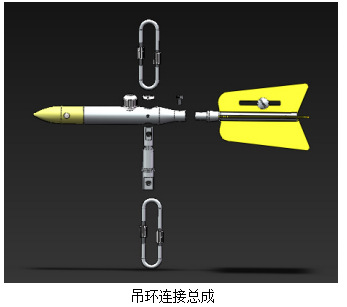

   2 測桿長度：常規500mm×節數 （500mm×節數可選）或吊環配件

四、工作原理

   MGG/KL-DCB-II型便攜式電磁流速/流量儀是基于法拉第電磁感應定律制做的。

   當導電流體在沿流速傳感器的交變磁場與電極中軸線垂直面運動時，導電流體切割磁力線產生感應電勢，該電勢被信號電極（在與導電流體平行線和磁力線相互垂直的流速傳感器兩側壁上安裝了兩個對稱的電極）所采集，此感應電勢與流速大小成正比；轉換器通過該感應電勢計算出流過流速傳感器側面的導電流體流速，此流速信號經流量顯示儀放大轉換成與流速信號成正比的數字量信號，由此實現流速的測量。

五、儀表使用方法

5.1流速測量舉例

  該儀器是當前測量導電流體比較先進的測量儀器，維護方便使用簡單。首先將傳感器與顯示儀正確連接，然后打開顯示儀上的電源開；

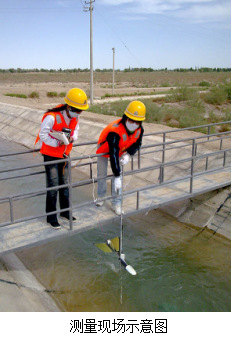

關，接著將流速傳感器置入河渠測量點上即可測流速；

 5.2流量測量舉例

流量測量則需要輸出對應的渠道測量參數：測速邊距、測速高度、邊坡系數、渠道底寬、水深值（液位調整項，3型儀表水位自動采集由水深傳感器）等。

附注：測量方法分一點法和多點法，一點法選擇0.6倍水深0.5倍渠寬測量，多點法選擇如下：

5.2.2流速鉛垂線分布垂直水深方向的流速分布線詳見下表1。

                                 表1

5.2.4、測流范圍水深方向的測點選取推薦值詳見下表2

表2

5.2.5、多點測流速計算平均流速的經典公式：

附注：接近表面時傳感器必須被水淹沒10cm左右。實際使用時應根據實際需要進行選擇使用。
