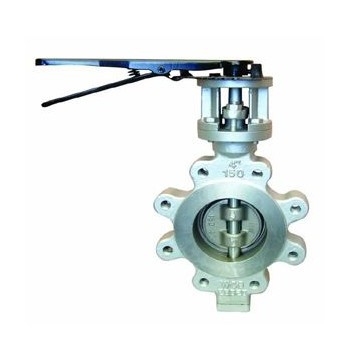

美標蝶閥|D315W美標蝶閥

D315W/L/F美標蝶閥的詳細資料：D315W美標蝶閥.doc

一、用途和特點   該系列蝶閥式我公司工程技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截斷或調節介質流量用。該閥門采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。 二、主要技術參數 公稱通經 DN（in) 2"-36" 2"-36" 公稱壓力 PN(MPa) 150LB 300LB 實驗壓力Ps（MPa） 強度試驗 3.0 7.5 密封試驗 2.2 5.5 適用介質 水、蒸汽、油品、酸堿類、海水等 適用溫度 -40～425℃ 三、主要零件材料  名稱 材料 閥體 WCB、CFB、CF8M 閥板 WCB、CFB、CF8M 帆桿 304、316、1Cr13 密封套 316、304 填料 柔性石墨、氟塑料 四、主要連接尺寸 型號 英寸 L L1 D D1 D2 H2 H1 H M Z-d 毫米  英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 D315W/F 連 接 尺 寸 2" 1.72 43 4.25 108 6.00 152 4.75 120.5 3.62 92 4.33 110 11.02 280 13.58 345 M18 4-19 3" 1.93 49 4.50 114 7.50 190 6.00 152.5 5.00 127 4.92 125 12.40 315 14.96 380 M18 4-19 4" 2.20 56 5.00 127 9.00 229 7.50 190.5 6.19 157 5.70 145 13.78 350 16.34 415 M20 8-19 5" 2.50 64 5.50 140 10.00 254 8.50 216 7.32 186 6.50 165 15.35 390 17.91 455 M20 8-22 6" 2.75 70 5.50 140 11.00 279 9.50 241.5 8.50 216 6.89 175 17.91 455 21.45 545 M20 8-22 8" 2.80 71 5.90 150 13.50 343 11.75 298.5 10.62 270 8.26 210 20.67 252 24.21 615 M24 8-22 10" 3.00 76 6.30 160 16.00 406 14.25 362 12.75 324 9.84 250 23.81 605 27.36 695 M24 12-25 12" 3.38 86 4.00 178 19.00 483 17.00 298.5 15.00 381 11.24 285 28.74 730 32.78 830 M27 12-25 14" 3.63 92 4.20 190 21.00 533 18.75 362 16.25 413 12.60 320 31.50 800 35.43 900 M27 12-29 16" 4.00 102 8.50 216 23.00 597 21.25 432 18.50 470 13.98 355 34.25 840 38.58 980 M30 16-29 18" 4.50 114 8.74 222 25.00 635 22.75 476 21.00 533 14.96 380 36.22 920 40.55 1030 M30 16-32 20" 5.00 127 9.00 229 27.50 399 25.00 540 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 20-32 24" 6.06 154 10.50 267 32.00 813 29.50 578 27.25 692 18.70 475 45.51 1155 51.37 1305 M33 20-35 30" 6.50 165 11.50 292 38.75 985 36.00 635 33.75 857 22.38 580 54.13 1375 60.03 1525 M39 28-35 32" 7.50 190 12.50 318 41.75 1060 38.50 749.5 36.00 914 24.80 630 56.50 1435 62.40 1585 M39 28-41 36" 8.00 203 13.00 330 46.00 1168 42.75 914 40.25 1022 26.77 680 62.40 1585 69.48 1765 M20 32-41 D330W/F 連 接 尺 寸 6" 2.75 70 9.50 978 3.50 216 6.89 175 17.91 435 21.45 545 M20 8-22 8" 2.80 71 11.75 1085 10.62 270 8.26 210 20.67 525 24.21 615 M24 8-22 10" 3.00 76 14.25 240 12.75 324 9.84 250 23.81 605 27.36 695 M24 12-25 12" 3.38 86 17.00 298 15.00 381 11.24 285 28.74 730 32.78 830 M27 12-25 14" 3.63 92 18.25 362 16.25 413 12.64 320 31.50 800 35.43 900 M27 12-29 16" 4.00 102 21.25 432 18.50 470 13.98 355 34.25 870 38.58 980 M30 16-29 18" 4.50 114 22.75 476 21.00 533 14.96 380 36.22 920 40.55 1030 M30 16-32 20" 5.00 127 25.00 540 3.00 584 16.34 415 39.37 1000 43.70 1110 M33 20-32 24" 6.06 154 29.50 578 277.25 692 18.70 475 45.51 1156 51.37 1305 M33 20-35 30" 6.50 165 36.00 635 33.75 857 22.38 580 54.13 1375 60.03 1525 M39 28-35 36" 8.00 203 42.75 749 40.25 1022 26.77 680 62.40 1585 69.48 1765 M18 32-42 D315L 連 接 尺 寸 2" 1.72 43 4.25 108 6.50 165 5.00 914 3.62 92 4.33 110 11.02 280 13.58 345 M20 8-19 3" 2.50 64 4.50 114 8.26 210 6.63 1085 5.08 127 <, FONT size=2>4.92 125 12.40 315 14.96 380 M20 8-22 4" 2.50 64 5.00 127 10.00 254 7.87 127 6.18 157 5.70 145 13.78 350 16.34 415 M20 8-22 5" 2.75 70 5.50 140 11.00 279 9.25 168 7.32 186 6.30 165 15.35 390 17.91 455 M20 12-22 6" 3.00 76 8.30 210 12.50 318 10.63 200 8.50 216 6.89 175 17.91 455 21.45 545 M24 12-26 8" 3.50 89 9.05 230 15.00 381 13.00 235 10.62 270 8.26 210 20.67 525 24.21 615 M27 16-29 10" 4.50 114 9.84 250 17.50 445 15.24 270 12.75 324 9.84 250 23.81 605 27.36 695 M30 16-32 12" 4.50 114 10.62 270 20.50 521 17.76 330 15.00 381 11.24 285 28.74 730 32.78 830 M30 20-32 14" 5.00 127 10.62 270 23.00 584 20.24 387 16.26 413 12.60 320 31.50 800 35.43 900 M33 20-35 16" 5.50 140 12.20 310 25.50 648 12.50 451 18.50 470 13.98 355 34.25 840 38.58 980 M33 24-35 18" 5.98 152 13.00 330 28.00 711 24.72 514 21.00 533 14.96 380 36.22 920 40.55 1030 M33 24-35 20" 5.98 152 13.80 350 30.50 775 27.00 571 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 24-41 24" 7.00 178 15.35 390 36.00 914 32.00 628 27.24 692 18.70 475 45.51 1155 51.37 1305 M39 28-49 30" 9.01 229 17.71 450 43.00 1092 39.25 686 27.69 703 22.38 580 54.13 1375 60.03 1525 M45 32-53 36" 9.88 241 20.07 510 50.00 1270 46.00 813 34.88 886 26.77 680 62.40 1585 69.48 1765 M50 12-22 D330L 連 接 尺 寸 6" 3.00 76 10.63 997 8.50 216 6.89 175 17.91 455 21.45 545 M20 12-36 8" 3.50 89 13.00 1168 10.62 270 8.26 210 20.67 525 24.21 615 M24 16-29 10" 4.50 114 15.24 270 12.75 324 9.84 250 23.81 605 27.36 695 M27 16-32 12" 4.50 114 17.76 330 15.00 381 11.24 285 28.74 730 32.78 830 M30 20-32 14" 5.00 127 20.24 387 16.26 413 12.60 320 31.50 800 35.43 900 M30 24-35 16" 5.50 140 22.30 451 18.50 470 13.98 355 34.25 840 38.58 980 M33 24-35 18" 5.98 152 24.72 514 21.00 533 14.96 380 36.22 920 40.55 1030 M33 24-35 20" 5.98 152 27.00 591 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 24-41 24" 7.00 178 32.00 628 27.24 692 18.70 475 45.51 1155 51.37 1305 M39 28-49 30" 9.01 229 39.25 686 27.69 703 22.38 580 54.13 1375 60.03 1525 M45 32-52 36" 9.88 241 46.00 813 34.88 886 26.77 680 62.40 1585 69.48 1765 M50 32-52
