導壓投入式液位變送器611B安徽廠家報價

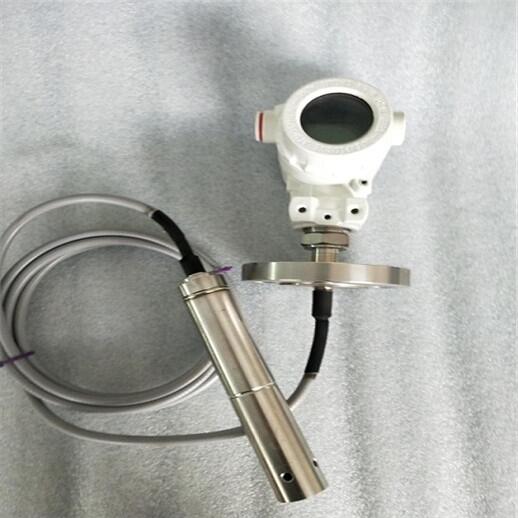

一、產品介紹
導壓式液位計選用我公司生產的壓力變送器作為壓力測量部件，因此它不但具有壓力變送器的各種優點，還具有靜壓式液位變送器的優點。它能高精度的測量各種液體液位，包括糊狀物和泥漿的液位測量，特別對酸、堿及腐蝕性較高的液體具有很好的測量效果。
二、導壓式液位計技術特點
* 使用獨特的導壓技術，結構合理，工作可靠。
* 防堵塞結構設計，可用于粘稠液體及漿料。
* 應用范圍廣，可用于原油、渣油、蠟油、硫酸等多種介質。
* 使用溫度范圍大，可用于高溫。
* 可方便的進行溫度補償。
* 安裝，調試方便。
* 結構簡單，便于維修
三、工作原理
由于集氣器有足夠的重量和深度，所以液體不能進入集氣器接的導壓管內，當集氣器投入到液體中某一深度h 時，壓力變送器的壓強為：
P=0.0098ρh+Pc
P —— 傳感器受到的壓強（MPa）
ρ —— 液體密度（g/cm3 或T/m3）
h —— 液面待測深度
Pc —— 液面壓力（MPa）
四、技術指標
1、工作電壓：12.5 ～ 30 VDC
2、輸出信號：4 ～ 20mA 二線制
0 ～ 20mA 三線制
3、測量范圍：0 ～ 20m（最大）
4、精度：0.5、1.0
5、穩定性：優于0.1％∕年
6、溫度范圍：介質 -20℃～ +70℃
環境 -20℃～ +70℃
貯存 -40℃～ +80℃
7、材料：傳感器外殼不銹鋼1Cr18Ni9Ti
不銹鋼噴涂聚四氟乙烯
連接桿 不銹鋼1Cr18Ni9Ti
不銹鋼噴涂聚四氟乙烯
膜片 96％氧化鋁
密封 氟橡膠
聚四氟乙烯
過程連接不銹鋼1Cr18Ni9Ti
8、過程連接方式：外螺紋G1"A
或DN50PN0.6MPa 法蘭
五、安裝注意事項
◇安裝（1）
標準 G1"A 螺紋安裝方式
標準供貨時提供一個G1"A 圓螺母，一般情況按以下方式安裝：
1、安裝位置已有G1?"A 螺紋，直接把液位變送器旋入即可，附帶的圓螺母可以不用，也可以旋上用以防松。
2、安裝位置無G1?"A 螺紋，可利用現有Φ50～Φ60光孔，或安裝帶有Φ50～Φ60光孔的支架，裝上液位變送器，旋上G1"A圓螺母固定。
◇安裝（2）
標準法蘭安裝方式
標準供貨時法蘭的安裝尺寸符合DN50PN0.6 MPa GB9119-2000
如果安裝位置已有其他的法蘭安裝孔，訂貨時請注明法蘭尺寸或?qū)?yīng)的規格和標準號，以便滿足要求
