優 優 力 恒 溫 恒 濕 精 密 空 調 技 術 參 數
0151 0251 0331 0351 SUA0501 SDA0501 SUA0601 SDA0601
SDW/SUW SUW0501 SDW0501 SUW0601 SDW0601
全球能效管理專家施耐德電氣為100多個國家的能源及基礎設施、工業、數據
中心及網絡、樓宇和住宅市場提供整體解決方案， 其中在能源與基礎設施、
工業過程控制、樓宇自動化和數據中心與網絡等市場處于世界領先地位，我
們致力為客戶提供更安全、更可靠、更經濟、更高效、更環保的能源。
施耐德電氣在中國
施耐德電氣與中國的關系可以追溯到19世紀初期。中國改革開放的總設計師鄧小平早年在法國留學
時，就曾在施耐德電氣前身的工廠工作過。
1987年施耐德電氣在天津成立第一家合資廠， 20余年的發展歷程，讓我們深深扎根中國，并且與中國
經濟發展的脈搏共同跳動，不僅見證了中國經濟起跑、加速和起飛的各個歷史階段，更是以推動中國
經濟發展為己任，成為一個名副其實的卓越貢獻者。
施耐德電氣以先進的技術和產品，全面參與到中國能源和基礎設施建設的方方面面，包括為三峽工
程、西氣東輸、南水北調、嶺澳核電站等重大工程提供設備和，參與2008年奧運會43個奧運場館
的建設，并提供奧運保障團隊，實現全程0事故，為中國60華誕慶典提供穩定用電、安全用電的電力保
障。
目前，施耐德電氣在中國設有 77 個辦事處、 22 家工廠、 6 個物流中心、 1 個研修學院、 2 個研發中心
以及 1 個實驗室，在全中國有近 15,000 名員工、 500 家分銷商以及遍布全國的銷售網絡。2007年
底，中國成為施耐德電氣在全球的第二大市場。
施耐德電氣與節能增效
能源壓力已經成為全球關注的重點，日前，中國政府宣布到2020年單位國內生產總值二氧化碳排放比
2005年下降 40%-45% ，節能開發利用領域更具廣闊發展前景。
施耐德電氣認為生產能源最好的方式就是節省能源，施耐德電氣將節能理念貫穿于能源生產和使用的
各個環節，使得節能效果持續化，并成為中國節能領域的重要參與者和推動者。
我們通過能源管理手段及節能降耗技術，實現為客戶節省 10% 到 30% 的能源消耗的目標，并致力于
成為客戶的能源管家、能效專家和“綠色”伙伴。
目前，施耐德電氣在中國擁有 100 多套節能增效解決方案，以及 300 多種節能增效產品。在技術層
面上為客戶的節能項目提供有力保障。
SDA/SUA ???? 0151 0251 0331 0351 SUA0501 SDA0501 SUA0601 SDA0601
SDW/SUW ???? SUW0501 SDW0501 SUW0601 SDW0601
????????????24?-50%Rh?
S*A ???? ??? kw 5.5 7.7 9.3 12.0 15.4 15.4 18.0 18.1
??? kw 5.2 6.1 7.4 10.4 14.9 15.4 15.9 16.3
S*W ???? ???kw 5.8 8.2 9.8 12.8 16.5 16.6 19.2 19.3
??? kw 5.3 6.3 7.7 10.7 15.3 15.7 16.3 16.8
???? V/ph/HZ 230/1/50?400/3+N/50 400/3+N/50
???? 1 1 1 2 3 2 3 2
???? m3/h 1580 1580 1950 3020 4700 4940 4700 4940
???
?? ??? ??? ??? ??? ??? ??? ??? ???
?? 1 1 1 1 1 1 1 1
????
??? kw 2 2 2 3 6 6 6 6
??????
??? kg/h 2 2 2 2 3 3 3 3
??
?? mm 550 550 700 850 1200 1200 1200 1200
?? mm 450 450 450 450 450 450 450 450
?? mm 1740 1740 1740 1740 1740 1740 1740 1740
S*A????????
?? 1 1 1 1 1 1 1 1
???? CAL0251 CAL0251 CAL0331 CAL0361 CAL0511 CAL0511 CAL0661 CAL0661
S*W????????
?? 1 1 1 1 1 1 1 1
?? RAL360 RAL360 RAL0510 RAL0700 RAL1000 RAL1000 RAN1000 RAN1000
*???R407C
SDC/SUC ????? 0200 0250 0300 0400 SUC0600 SDC0600
????????????24?-50%Rh?
????? ???kw 7.5 9.6 10.6 13.6 21.4 22.1
(7/12?) ???kw?? 6.3 8.0 8.6 11.7 18.3 19.0
???? V/ph/HZ 230/1/50
??
????? ?? ?? ?? ?? ?? ?
???? m3/h 1580 1950 2040 3020 4690 4940
????
??? kw 2 2 3 3 6 6
??????
??? kg/h 2 2 2 2 3 3
??
?? mm 550 700 850 850 1200 1200
?? mm 450 450 450 450 450 450
?? mm 1740 1740 1740 1740 1740 1740
*制冷劑R22/R407C

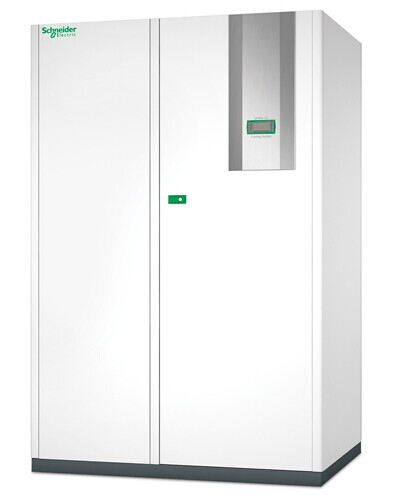

我們的理念是空調不僅僅是簡單的空氣溫度調節。 精密空調系列產品的推出實現了小功率且非常經濟的對
室內環境進行精密控制。 安靜、 穩定、 高效、 智能、優秀的設計賦予了精密空調機組卓越的性能。精密空調機組修長纖巧， 占地面積極小， 維護及維修均可從正面進行， 因此其安裝地點自由隨意： 可放置在房間的角落， 或并排于家具之間， 甚至可置于櫥柜的其中一格。精密空調機組可以隨著室內熱負荷的變化自動調節靜音型風扇的風速， 因此其制冷量時刻處于最佳所需值， 有效降低了能耗和噪音， 更加保護環境。
精密空調機組可以完美應用在：
• 中等面積辦公室
• 開放式辦公室
• 和保險公司
• 商店
• 會議廳
• 餐廳， 酒吧， 俱樂部
• 接待大堂， 會客室
• 博物館
對于先進的精密空調空調機組， 除了調解空調溫度外， 我們還可期待更多。精密空調機組配置了智能型微處理器， 對室內溫度的控制精確而恒定； 視具體情況的需要還可選擇安裝電極式加濕器， 加濕控制器和智能型微控制器一起實現對室內的濕度進行精密控制。 配合高效空氣過濾器以及通過自動調速風機調整顯冷比率，精密空調機組配備了先進的智能型微處理器控制系統， 液晶圖文大屏幕可連續實時顯示室內環境參數， 并且具有監控、 自我診斷和報警等功能， 可方便地對機組進行遠程控制以及提取信號， 并可通過串口與樓宇管理系統相接， 將機組納入中央監控之中。
精密空調機組是如下應用的首選解決方案：
• 計算機房
• 電話交換機房
• 控制室
• 實驗室
• 需要特定環境條件的儲存室
SDA - SUA SDW - SUW SDC - SUC
主要可選附件：
• 電加熱器
• 電極式加濕器
• 熱水再加熱
• 新風過濾器
• EU4過濾器
• 高壓風機， 可接送風管
• 送風帽正面帶可調格柵 （上送風機組用）
• RS485串口適配器 （MP30-MP40）
• 電子膨脹閥
精密空調系列產品的配置方式靈活多樣， 可滿足不同場地的具體需要。 機組按制冷形式的不同。 可分為：
• 直接膨脹機組
風冷式(SDA/SUA)
水冷式(SDW/SUW)
• 冷凍水機組 （SDC/SUC）
精密空調上送風機組出風口設計有角度可調的格柵， 或可要求配置送風帽實現正面送風， 在選配了150Pa高壓風機的情況下， 還可以連接風管進行遠距送風。精密空調系列產品的所有型號都對應有下送風方式的機組， 或從頂部回風， 或從正面回風， 可與高架地板配合使用。
| 機房工程設備材料清單 | |||||||
| 序號 | 名稱 | 產品規格、型號或編碼 | 廠商或品牌 | 單位 | 數量 | 單價 | 小計 |
| 一 | 機房裝修工程 | ||||||
| 基礎工程 | |||||||
| 1 | 運費（含保險） | 項 | 1.00 | 1000.00 | 1000.00 | ||
| 2 | 垃圾清運 | 項 | 1.00 | 3000.00 | 3000.00 | ||
| 3 | 搬運費 | 項 | 1.00 | 1000.00 | 1000.00 | ||
| 地面 | |||||||
| 1 | 防塵、防潮處理 | 立邦 | M2 | 30.00 | 45.00 | 1350.00 | |
| 2 | 地板下橡塑保溫材料 | 華美 | M2 | 30.00 | 96.00 | 2880.00 | |
| 3 | 防靜電活動地板 | 全鋼防靜電地板600*600*35 | 美能 | M2 | 30.00 | 330.00 | 9900.00 |
| 4 | 活動地板安裝人工 | M2 | 30.00 | 50.00 | 1500.00 | ||
| 隔斷 | |||||||
| 1 | 防火鋼化玻璃隔墻 | 12mm | 蕭湘 | M2 | 20.00 | 360.00 | 7200.00 |
| 2 | 玻璃隔斷天地梁 | 定制 | 米 | 20.00 | 120.00 | 2400.00 | |
| 3 | 不銹鋼踢腳線貼面 | 100mm高 | 國產 | M | 60.00 | 48.00 | 2880.00 |
| 4 | 人工費 | 項 | 1.00 | 3000.00 | 3000.00 | ||
| 門窗 | |||||||
| 1 | 入戶防火鐵門 | 1200*2000，含五金 | 盼盼 | 樘 | 1.00 | 2500.00 | 2500.00 |
| 2 | 鋼化玻璃單開門 | 含五金 | 定制 | 樘 | 1.00 | 2800.00 | 2800.00 |
| 4 | 人工費 | 項 | 1.00 | 1200.00 | 1200.00 | ||
| 墻面 | |||||||
| 1 | 墻面高級乳膠漆一遍 | 立邦 | M2 | 60.00 | 35.00 | 2100.00 | |
| 2 | 輕鋼龍骨支撐 | 國產 | M2 | 60.00 | 42.00 | 2520.00 | |
| 3 | 鋁塑板 | 吉祥 | M2 | 60.00 | 220.00 | 13200.00 | |
| 4 | 墻面人工 | M2 | 60.00 | 30.00 | 1800.00 | ||
| 吊頂 | |||||||
| 1 | 吊頂上刷防塵防塵、防潮漆二遍 | 立邦 | M2 | 30.00 | 35.00 | 1050.00 | |
| 2 | 吊頂輕鋼龍骨 | 邦得利 | 臺灣 | M2 | 30.00 | 90.00 | 2700.00 |
| 3 | 鋁合金微孔方型吊頂板 | 邦得利 | 臺灣 | M2 | 30.00 | 245.00 | 7350.00 |
| 4 | 其他附材 | 項 | 1.00 | 2500.00 | 2500.00 | ||
| 5 | 吊頂安裝人工 | M2 | 30.00 | 45.00 | 1350.00 | ||
| 合計 | 77180.00 | ||||||
| 二 | 機房空調系統 | ||||||
| 1 | 精密空調 | 施耐德SDA0351下送風+施耐德CAL0361外機 | 施耐德 | 臺 | 1.00 | 85000.00 | 85000.00 |
| 2 | 安裝輔材 | 施耐德 | 批 | 1.00 | |||
| 3 | 人工安裝調試費 | 項 | 1.00 | 7800.00 | 7800.00 | ||
| 合計 | 92800.00 | ||||||
| 三 | 新風系統 | ||||||
| 1 | 潔凈新風換氣機 | 1500m3 /h | 天方 | 臺 | 1.00 | 8,000.00 | 8,000.00 |
| 2 | 凈化新風鍍鋅鋼板矩形風管 | 主材：鍍鋅鋼板δ=0.8mm，咬口；10mm橡塑板保溫 | 現場施工 | m2 | 25.00 | 60.00 | 1,500.00 |
| 3 | 凈化排風鍍鋅鋼板矩形風管制作 | 主材：鍍鋅鋼板δ=0.8mm，咬口；10mm橡塑板保溫 | 現場施工 | m2 | 25.00 | 60.00 | 1,500.00 |
| 4 | 防煙防火閥 70℃ | 400*250mm | 國產 | 個 | 2.00 | 340.00 | 680.00 |
| 5 | 止回風閥 | 400*250mm | 國產 | 個 | 2.00 | 340.00 | 680.00 |
| 6 | 可調節鋁合金新風口 | 600*600mm | 定做 | 個 | 4.00 | 120.00 | 480.00 |
| 7 | 鋁合金排風口 | 600*600mm | 定做 | 個 | 4.00 | 120.00 | 480.00 |
| 8 | 排煙機組 | 3000m3 /h | 天方 | 個 | 1.00 | 2,500.00 | 2,500.00 |
| 9 | 新風系統裝飾 | 現場施工 | 項 | 1.00 | 1,200.00 | 1,200.00 | |
| 10 | 人工費 | 項 | 1.00 | 2500.00 | 2500.00 | ||
| 小計 | 19,520.00 | ||||||
| 四 | 機房配電工程 | ||||||
| 1 | 配電柜 | 柜體定做梅蘭日蘭開關元器件（市電＋UPS） | 湖南 | 臺 | 1.00 | 16800.00 | 16800.00 |
| 2 | 嵌入式格柵燈盤 | 600*600mm三管 | 星輝 | 套 | 4.00 | 265.00 | 1060.00 |
| 3 | 照明開關 | 三聯單控大翹板開關 | TCL | 套 | 3.00 | 45.00 | 135.00 |
| 4 | UPS電源插座 | 單相插座（16A） | TCL | 套 | 20.00 | 49.00 | 980.00 |
| 5 | 市電維修電源插座 | 單相二、三極插座（10A） | TCL | 套 | 10.00 | 48.00 | 480.00 |
| 6 | UPS電源插座底座 | 湖南 | 個 | 20.00 | 75.00 | 1500.00 | |
| 7 | 機房主干電源線 | BVR-VV-4×35＋1×16 | 衡陽 | 米 | 120.00 | 160.00 | 19200.00 |
| 8 | 精密空調電源線 | BVR-VV-4×25＋1×10 | 衡陽金杯 | 米 | 60.00 | 120.00 | 7200.00 |
| 9 | 電源線 | BVR-6mm2 | 衡陽金杯 | 卷 | 9.00 | 600.00 | 5400.00 |
| 10 | 電源線 | BVR-4mm2 | 衡陽金杯 | 卷 | 6.00 | 456.00 | 2736.00 |
| 11 | 電源線 | BVR-2.5mm2 | 衡陽金杯 | 卷 | 3.00 | 340.00 | 1020.00 |
| 12 | 鍍鋅金屬橋架 | 200*100 | 亞明 | 米 | 120.00 | 100.00 | 12000.00 |
| 13 | 水平彎通 | 200*100 | 亞明 | 個 | 2.00 | 168.00 | 336.00 |
| 14 | 水平三通 | 200*100 | 亞明 | 個 | 2.00 | 180.00 | 360.00 |
| 15 | 橋架支架 | 梯型支架 | 亞明 | 個 | 24.00 | 36.00 | 864.00 |
| 16 | 橋架堵頭 | 50*50 | 亞明 | 個 | 4.00 | 36.00 | 144.00 |
| 17 | 輔助材料 | 連接件等 | 項 | 1.00 | 1000.00 | 1000.00 | |
| 18 | 人工費 | 項 | 1.00 | 2000.00 | 2000.00 | ||
| 小計 | 73215.00 | ||||||
| 五 | 防雷接地系統 | ||||||
| 1 | 一級防雷器 | LKX-B380/80 | 雷科星 | 個 | 1.00 | 2500.00 | 2500.00 |
| 2 | 二級防雷器 | LKX-B380/80 | 雷科星 | 個 | 2.00 | 2500.00 | 5000.00 |
| 3 | 防雷插座 | LKX-E220/10 | 雷科星 | 個 | 5.00 | 360.00 | 1800.00 |
| 4 | 金屬機架機柜接地線 | BVR-4mm2 | 衡陽金杯 | 卷 | 1.00 | 480.00 | 480.00 |
| 5 | 室外地網工程 | 接地電阻小于4歐姆 | 現場施工 | 項 | 1.00 | 11500.00 | 11500.00 |
| 6 | 機房接地銅排 | 40*4銅排.電阻小于1歐姆 | 株冶 | 米 | 65.00 | 160.00 | 10400.00 |
| 7 | 接地連接線 | BVR-35mm2 | 衡陽金杯 | 卷 | 1.00 | 2800.00 | 2800.00 |
| 8 | 絕緣子 | 5# | 國產 | 個 | 45.00 | 10.00 | 450.00 |
| 9 | 等電位箱 | 雷科星 | 個 | 1.00 | 120.00 | 120.00 | |
| 10 | 輔助材料 | 焊條、連接件等 | 國產 | 項 | 1.00 | 1000.00 | 1000.00 |
| 11 | 人工費 | 1.00 | 1000.00 | 1000.00 | |||
| 小計 | 37050.00 | ||||||
| 六 | 機房UPS系統 | ||||||
| 1 | 15KVA，2小時 | APC SRC10000UXICH | APC | 套 | 1.00 | 23000.00 | 23000.00 |
| 2 | UPS電池 | UTA120AH | UTA | 節 | 20.00 | 850.00 | 17000.00 |
| 3 | UPS電池柜 | A20 | UTA | 臺 | 1.00 | 0.00 | |
| 4 | 人工費 | 項 | 1.00 | 0.00 | |||
| 小計 | 40000.00 | ||||||
| 七 | 機房動力設備及環境集中監控系統 | ||||||
| 1 | 網絡型數據采集機 | OMM4000 | 萬聯 | 臺 | 1.00 | 4000.00 | 4000.00 |
| 2 | 智能電量儀(LCD) | PX61 | 萬聯 | 只 | 1.00 | 1500.00 | 1500.00 |
| 3 | 協議轉換器（2臺UPS+1臺空調+1電量儀） | SNS-2 | 萬聯 | 只 | 2.00 | 800.00 | 1600.00 |
| 4 | 智能電源監控軟件開發(廠家提供監控協議) | 定制 | 萬聯 | 套 | 1.00 | 3000.00 | 3000.00 |
| 5 | 智能空調監控軟件開發(廠家提供監控協議) | 定制 | 萬聯 | 套 | 1.00 | 3000.00 | 3000.00 |
| 6 | 消防報警干結點接入 | OMM DI | 萬聯 | 套 | 1.00 | 100.00 | 100.00 |
| 7 | 溫度/濕度傳感器（帶顯示） | MU-THL | 萬聯 | 只 | 2.00 | 500.00 | 1000.00 |
| 8 | 水浸傳感器(含10米感應線) | HW-58 | BTR | 套 | 1.00 | 600.00 | 600.00 |
| 9 | 指紋刷卡門禁系統 | LM520-FSC | 美國 | 套 | 1.00 | 5500.00 | 5500.00 |
| 10 | 非接觸式IC卡 | MF1 S50 | 菲力普 | 張 | 10.00 | 10.00 | 100.00 |
| 11 | 紅外傳感器 | LH-901 | 豪恩 | 只 | 1.00 | 120.00 | 120.00 |
| 12 | 1/3”SONY CCD紅外半球彩色攝像機 540線 | DSM-2CC572P | ?？低?/td> | 只 | 2.00 | 600.00 | 1200.00 |
| 13 | DVR 4路（含1T硬盤一個） | DS-8804H-S | ?？低?/td> | 臺 | 1.00 | 3500.00 | 3500.00 |
| 14 | GSM短信報警機 | NS20 | 萬聯 | 套 | 1.00 | 3500.00 | 3500.00 |
| 15 | 監控器MU112 (機架安裝) | Inb雙核1.6G/雙千兆/2G/320G/ | 萬聯 | 臺 | 1.00 | 5000.00 | 5000.00 |
| 16 | IT設備及動力環境安全綜合運維網管系統軟件 | V3.0 | 萬聯 | 套 | 1.00 | 8000.00 | 8000.00 |
| 17 | 技術支持 | 萬聯 | 項 | 1.00 | 1000.00 | 1000.00 | |
| 18 | 安裝人工費 | 項 | 1.00 | 5600.00 | 5600.00 | ||
| 19 | 其他附材 | 線纜、鋼管等附材 | 批 | 1.00 | 3200.00 | 3200.00 | |
| 小計 | 51520.00 | ||||||
| 八 | 機房搬遷及數據整體遷移（必須保證數據安全） | ||||||
| 小計 | 60000.00 | ||||||
| 合計 | 451285.00 | ||||||
| 總計 | 451285.00 | ||||||
