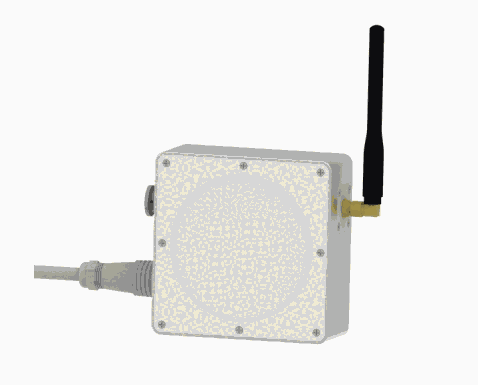

TD-200雷達（電波）流速儀是江蘇通達儀表公司推出的測流產品，該儀器采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。
TD-200雷達（電波）流速儀集成了很多技術。例如使用精密的平面窄帶陣列雷達傳感器、數字信號處理、流速方向識別、垂直角度的自動校正等；該儀器可以測量的最大流速是20m/s，檢測靈敏度高達1cm/s。
本產品有三種標準的物理電路接口：RS485/RS232、4-20mA；設備采用標準的Modbus-RTU協議，為滿足客戶個性化需求，通達公司也提供自定義的協議。在架線困難的苛刻環境也可以選擇本產品的無線數據傳輸功能（選配）。
? 非接觸、安全低損、少維護、不受泥沙影響
? 能勝任洪水期高流速條件下的測量
? 具有防反接、過電壓保護功能
? 系統功耗低，一般太陽能供電即可滿足測流需要
? 多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；
? 具備無線數據傳輸功能（選配）
? 可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機
? 測速范圍寬，測量有效距離遠達40m
? 多種觸發模式：周期、觸發、手動、自動
? 安裝特別簡單，土建量很少
? 全防水設計，適合野外使用
技術參數
流速測量
測量范圍
0.01-20m/s
測量精度
±0.03m/s，±0.01m/s（可選）
雷達天線
平面微帶陣列天線
雷達垂直傾斜角修正
自動修正
流速方向識別
雙向
測量持續時間
0-180s，可設定
測量間隔
1-18000s可調
雷達頻率
24GHz（K-Band)
雷達距水面距離
有效距離40m
其它參數
供電范圍
7-30 VDC
數字接口
RS232\RS-232 (TTL)\RS485\SDI-12(可選)
模擬輸出
4-20mA
無線傳輸（可選）
433MHz
12V供電能耗
待機小于1mA
測量時約50mA
外殼材質
鋁合金外殼
防護等級
IP68
工作溫度
-35℃-70℃
存儲溫度
-40℃-70℃
防雷
集成防雷功能
尺寸
100×100×40
供應商保證TD-200儀器在出售時在性能和質量方面均沒有缺陷，對于使用過程出現的問題，可以視不同情況對在正確使用條件下出現異常的儀器進行維修或調換。
儀器需要返修前，請先和供應商聯系；返回的產品必須包裝完好，確保不因運輸過程造成儀器的損傷。
用戶享有的免費保修期為一年（從購買之日起開始計算）。對超出保修期的儀器，公司將免費提供有償維修。
保修期內，通達公司僅對因產品的質量引起的故障進行免費維修。
下列情況引起的故障不屬于保修范圍：
-超過保修期；
-未按產品使用說明書要求，使用，保養而造成損壞；
-非通達公司授權的維修者私拆（私自拆修）造成的損壞；
-其他如自然災害、機械損傷等引起的非質量原因故障。
儀器特點
保修
保修期
保修范圍
1、問：為什么我的水面速度測量讀數遠高于上次的讀數？
答：如果水面光滑，不粗糙或粗糙度很小，TD-200可能沒有從水面接收到足夠的返回雷達能量。嘗試接近水面測量，或在存在湍流、具有粗糙性或者甚至漂浮物的水面測量。
2、問：我剛剛完成一次測量，換到河的另一區域。現在的測量結果似乎出現很大差異。
答：檢查確認是否已調節水平（偏離）角度補償。在高流速情況下，不正確或不合適的角度可能導致TD-200速度讀數出現較大差異。
3、問：水面粗糙度良好，且水面有波紋，但TD-200的讀數仍然高和/或遠低于我的預期。
答：確保測量時不要離水面太遠。具體的距離有時候難以確定，因?yàn)闇y(cè)量結果是返回至TD-200的信號量的函數。返回的信號直接與TD-200離水面的距離和水面的粗糙度關聯。TD-200距離水面的位置越近，即使是在水流速度較低的情況下，測量的效果也是最佳的。您在多次測量中需要指向同一地點。嘗試在測量中最大程度減小水平（偏離）角度。另外，在多次測量中采取不同的垂直（下偏）角度以確定讀數的一致性。確保穩固地握住RD-200，在測量中保持角度不變。
4、問：我在測量目測約低于0.60m/s的水流速度，但讀數高于預期。
答：檢查風對水面的影響。風對低速水流（如低于0.50m/s的水流）的測量可能產生影響。如果可能的話，在兩個方向測量，一個方向是水流向TD-200的方向，另一個是水流遠離TD-200的方向。嘗試將TD-200指向同一地點進行測量。
5、問：我在發洪水時測量水面速度。水流非常快，水勢洶涌，水面粗糙，且有很多碎片和漂浮物體。這種情況下使用 TD-200能獲得準確的測量結果嗎？
答：可以。洶涌的水流，加上水面具有漂浮物，可為 TD-200提供良好的返回信號。請注意，在這種情況下，TD-200會讀取多個不同方向大小不同的速度。TD-200會測量這些速度，并得出速度平均值。
6、問：測量中，速度值每1秒鐘就會發生變化。
答： 為保證調試方便性，TD-200默認每次測量持續1秒，停止1秒；在測量過程中每2秒更新一次測試數據，但是內部使用了復雜的處理算法，以保持準確的數據，該數據是對水面速度多次流速測量取平均的結果；速度測量時間和間隔可以用戶自行設置。
7、問：測量時，讀數出現時高時低等問題。
答：確保測量時保持TD-200的位置穩定?？裳a(bǔ)償垂直（下偏）余弦速度誤差的角度感應器十分敏感。若TD-200 震動或顛簸，將會導致角度讀數變化引起誤差。
系統組件表
|
產品名稱 |
規格 |
數量 |
備注 |
|
TD-200雷達（電波）流速儀 |
臺 |
1 |
主機 |
|
雷達流速儀—產品說明書TD-200 |
份 |
1 |
電子檔 |
|
電線 |
米 |
3 |
引出雷達流速儀插口 |
|
保修卡 |
份 |
1 |
|
|
合格證 |
份 |
1 |
|
