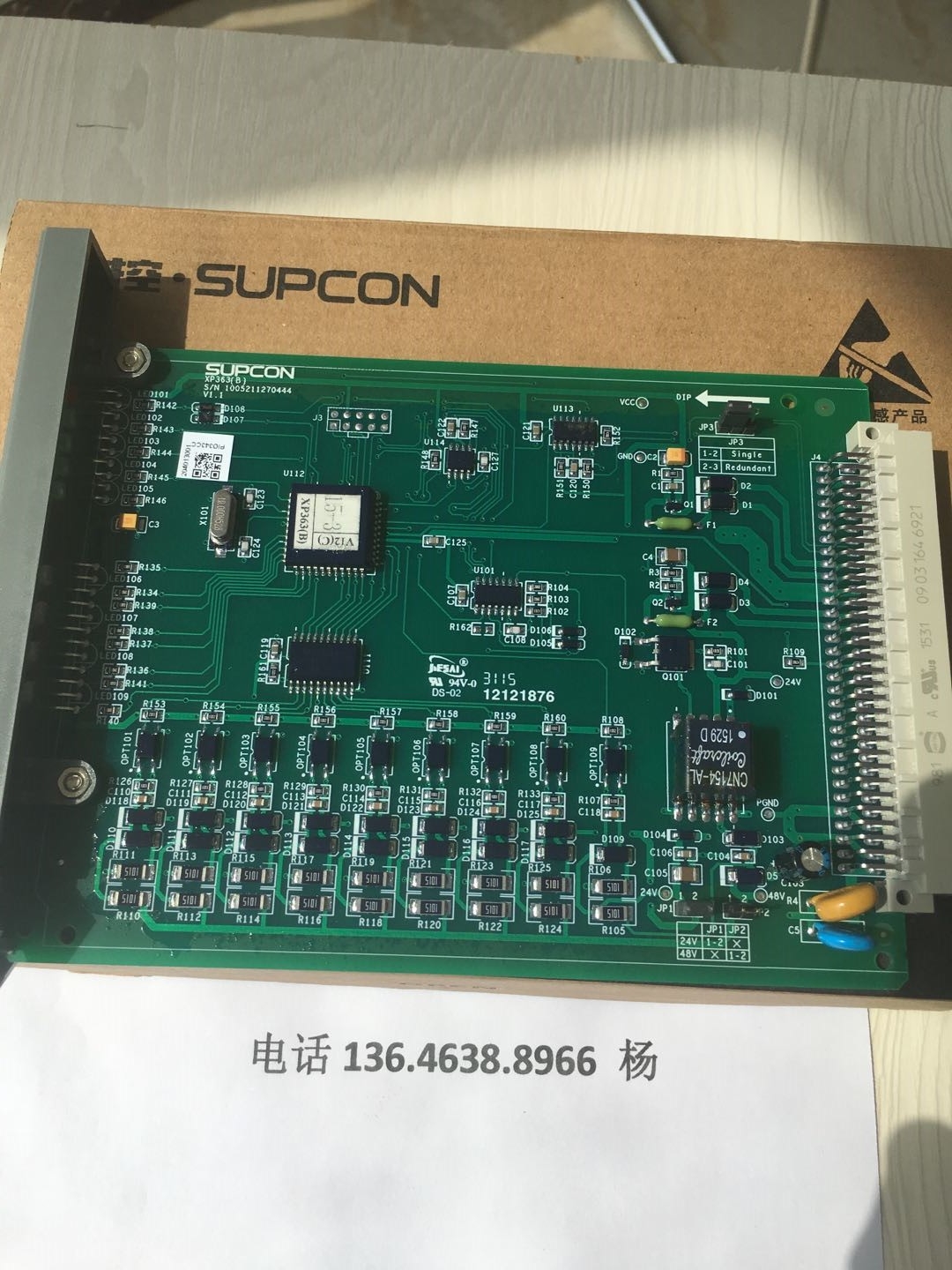

數據轉發卡(XP233、SP233、FW233)是系統I/O機籠的核心單元，是主控制卡聯接I/O卡件的中間環節，它一方面驅動SBUS總線，另一方面管理本機籠的I/O卡件。通過數據轉發卡，一塊控制卡（XP243X）可擴展1到8個I/O機籠，即可以擴展16到128塊不同功能的I/O卡件。
數據轉發卡是控制站I/O機籠的核心，負責與主控卡通訊，以及管理本機籠的I/O卡件。
●采用冗余工業以太網，與主控卡采用UDP/IP協議通信；
●具有WDT看門狗復位功能；
●具有地址沖突檢測、斷線檢測、I/O通道故障檢測等完善的自診斷功能；
●卡件功耗：<1w<>
●每個機籠必備卡件
秉承合作、共贏的經營理念，質量保證，價格優惠， 歡迎來電咨詢！！
圖3.4-1為SBUS的結構圖。
通訊方式： 冗余高速SBUS總線通訊規約；
通訊波特率： 1Mbps，支持50毫秒 DI/DO
卡件供電： DC5V，80mA；DC24V，10mA
冗余方式： 1∶1熱備用
擴展方式： BCD碼地址設置，0～15可選。
