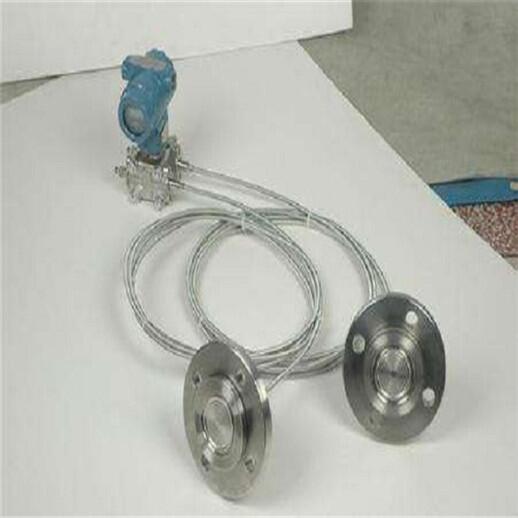

智能隔膜遠傳差壓變送器3351DP（4-20mA+HART協議）

一、產品概述

      1151/3351DP/GP遠傳壓力/差壓變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力，與符合HART協議的手操器配合，可以相互通訊，進行設定和監控。為了適應不同的安裝需求，本系列變送器具有多種形式的遠傳裝置供用戶選擇，變送器的主體結構與差壓、壓力變送器相同。雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。遠傳變送器和主要用于液體、氣體或蒸汽的液位、流量和壓力特別適用于以下場合的測量：高溫下的粘稠介質、易結晶的介質、帶有固體顆?；驊腋∥锏某恋硇越橘|(zhì)、強腐蝕或劇毒介質等

二、結構特點

      1151/3351DP/GP遠傳壓力/差壓變送器其前端是密封隔膜，密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的，壓力/差壓變送器前端隔膜感受壓力，該壓力經毛細管內的灌充硅油(或其它液體)傳遞至變送器的主體，然后經變送器主體內的δ室和放大線路板，將壓力或差壓轉換成4—20mA．Dc信號輸出(參見結構原理圖)。遠傳壓力、差壓變送器與智能放大板組合，可構成智能遠傳壓力/差壓變送器可直接配液晶顯示，與符合HART協議的手操器配合，可以相互通訊，進行設定和監控。用于測量，結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。 安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。 用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。

三、適用場合

可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：

1、被測介質對變送器敏感元件有腐蝕作用
2、需要將高溫被測介質與變送器隔離
3、被測介質中有固體懸浮物或高粘度介質
4、被測介質由引壓管引同時易固化或結晶
5、更換被測介質需嚴格凈化測量頭
6、測量頭必須保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體
注意：真空?qǐng)龊喜灰瞬捎眠h(yuǎn)傳變送器。

四、技術規格
1、1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、1191RTW型螺紋安裝式遠傳裝置（最大工作壓力10MPa）
3、1191RFW型法蘭安裝式遠傳裝置
4、1191EFW型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）

智能隔膜遠傳差壓變送器3351DP（4-20mA+HART協議）

5、選型方式
