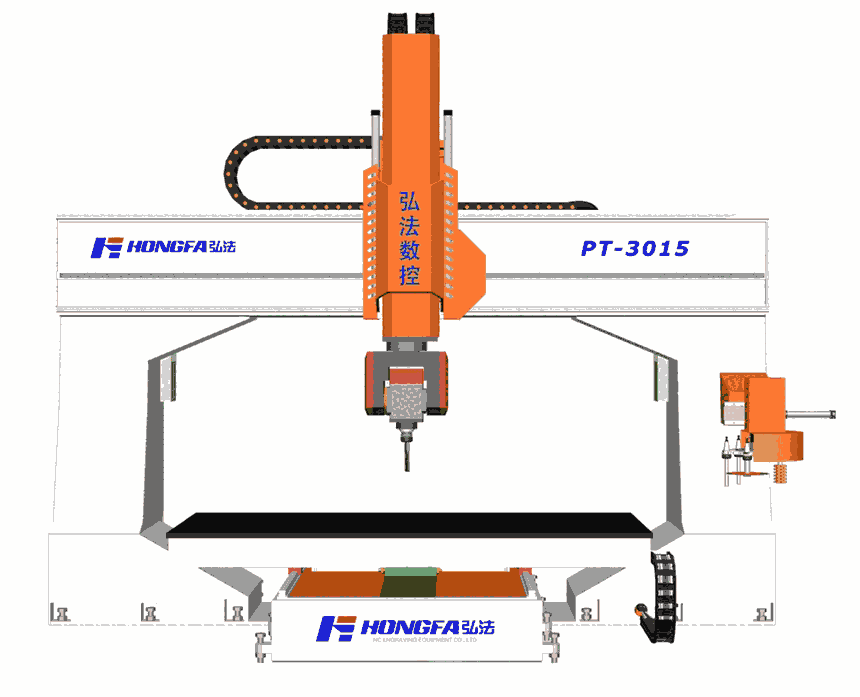

? ? ? ? ? ? ? ? ??? 一、 設備配置單
|
項 目 名 稱 |
參 ????數 |
備 ??????注 |
|
傳動系統 |
X/Y/Z軸：絲桿 |
臺灣TBI |
|
X/Y/Z軸：導軌 |
臺灣HIWIN |
|
|
驅動系統 |
X軸之山 |
可選日本安川總線絕對值伺服單元 |
|
Y軸之山 |
可選日本安川總線絕對值伺服單元 |
|
|
C軸之山 |
可選日本安川總線絕對值伺服單元 |
|
|
B軸之山 |
可選日本安川總線絕對值伺服單元 |
|
|
Z軸帶報閘 |
可選日本安川總線絕對值伺服單元 |
|
|
變頻器 |
18.5KW用于15KW主軸 |
德國力士樂 |
|
傳輸電纜 |
美國BELDEN綠色環保電纜 |
歐標ULCE認證 |
|
電主軸 |
15KW液冷 |
意大利原裝進口hiteco品牌 |
|
控制系統 |
LYNUC數控系統 |
支持總線控制五軸專用?？蛇x意大利OSAI系統 |
|
冷卻形式 |
冷水機柜 |
IP50HZ制冷輸出6.2KW |
|
換刀形式 |
每個刀庫各8把直列換刀刀位 |
8個原裝進口BT40刀柄 |
|
潤滑系統 |
油泵自動加油 |
? |
|
加工范圍 |
單臺面設計，單臺面加工范圍為1200mmX2600mm |
|
二、技術參數
|
項 目 名 稱 |
參 ?????數 |
備 ????注 |
|
定位精度 |
0.1mm(直線方向任意1米距離) |
|
|
? 重復定位精度 |
? 0.025mm |
|
|
? 三軸加工范圍 |
X:1200mm |
軸橫向加工狀態 |
|
Y:2400mm |
軸縱向加工狀態 |
|
|
Z:600mm |
Z軸聯動加工狀態 |
|
|
? ? ? 三軸行程 |
X:1800mm |
軸橫向加工狀態 |
|
Y:3000mm |
軸縱向加工狀態 |
|
|
Z:900mm |
Z軸聯動加工狀態 |
|
|
? 旋轉軸轉向行程（A/C） |
? A:+110° |
? |
|
? C:+360° |
? |
|
|
? ? 軸運行最大速度 |
? 空載行駛X:500mm/s |
? |
|
? 空載行駛Y:300mm/s |
? |
|
|
? 空載行駛Z: 300mm/s |
? |
|
|
? ? 旋轉軸速度 |
? A:7.000°/min |
? |
|
? C: 7.000°/min |
? |
|
|
A、C軸最大加工速度 |
6000deg./s2 |
? |
|
A、C軸最大扭力 |
120NM |
? |
|
A、C軸額定扭力 |
120NM |
? |
國 ?????刀庫
|
直列式自動換刀：8把BT40刀 |
|
8個刀位，本報價中含8個HSKF63刀柄，刀具最大直徑：60mm,最大可安裝刀刀長達到160mm |
|
單個刀具重量：最大4.5kg（含刀具固定裝置） |
|
可以用換刀方式實現鋸切，最大鋸片直徑200mm. |
?
