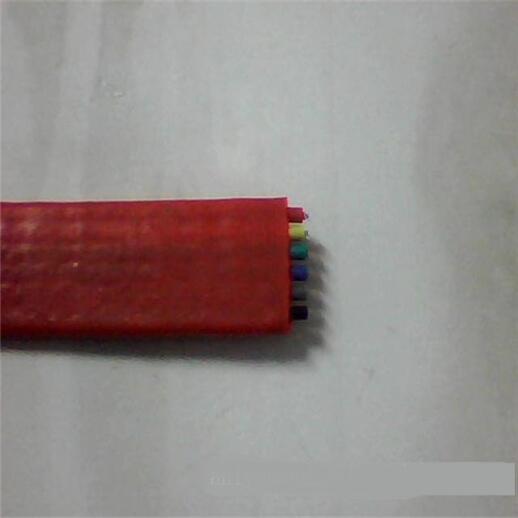

廠家現貨出售耐寒扁電纜YVFB-4*25
產品特點及用途：本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。
分相屏蔽丁晴扁平電纜適用于作變頻器供電電纜。
二：產品執行標準
Q/HHTZH007.3，阻燃性能試驗執行GB12666.5-90規定
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
最高工作溫度：105℃
最低環境溫度：固定敷設-40℃
2． 電纜安裝敷設溫度應不低于-25℃。
四：基本型號及名稱
表1
型號
產品名稱
YVFB
丁晴絕緣和護套移動用扁平軟電纜
YVFPP
丁晴絕緣和護套銅編織屏蔽移動用扁平軟電纜
備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
代號
代號含義
Y
移動用系列
VF
丁晴絕緣和護套
P
銅編織屏蔽
B
扁型
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
廠家現貨出售耐寒扁電纜YVFB-4*25
七：基本電纜規格及結構參數
1．丁晴絕緣和護套動力扁電纜
線芯*標稱截面(mm2)
導體結構
(根數*直徑)
mm
電纜最大外徑
YVFB
2*1.5
48*0.20
11.4*7.5
2*2.5
51*0.25
14.0×9.0
2*4
82*0.25
15.8×9.5
2*6
123*0.25
18.2×10.8
2*10
204*0.25
21.5×12.5
2*16
323*0.25
24.2×13.9
2*25
513*0.25
28.5×16.2
2*35
722*0.25
31.8×18.1
2*50
1026*0.25
36.6×20.5
2*70
1406*0.25
41.6×23.3
2*95
486*0.50
47.3×26.3
2*120
608*0.50
50.8×28.1
2*150
760*0.50
56.3×31.2
3*1.5
48*0.20
15.8*7.5
3*2.5
51*0.25
18.8×9.0
3*4
82*0.25
21.6×9.5
3*6
123*0.25
25.8×11.3
3*10
204*0.25
32.1×13.2
3*16
323*0.25
34.2×14.9
3*25
513*0.25
42.3×18.2
3*35
722*0.25
46.2×19.1
3*50
1026*0.25
55.8×22.0
3*70
1406*0.25
66.8×26.8
3*95
486*0.50
70.2×28.0
3*120
608*0.50
85.5×36.0
3*150
760*0.50
95.0×35.1
