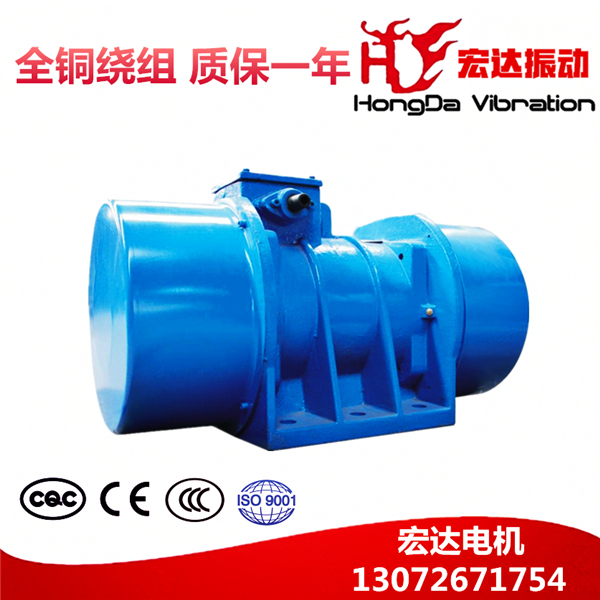

TZD21-4C振動電機 TZD/C振動電機價格 TZD/C振動電機廠家
●●● TZD21-4C系列振動源三相異步電動機（簡稱振動電機）是各類振動機械的通用激振源。廣泛應用于電力、建材、糧食、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等行業的振動給料機，振動輸送機、振動烘干機、振動選礦機、振動落砂機、振動節分機及料倉的振動防堵塞機構等。
●●● TZD21-4C振動電機工作原理:
振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。
●●● TZD21-4C系列振動電機主要特點:
1.激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。
2.因為振動電機是強阻型振動而不是共振,所以有穩定的振幅。
3.振動頻率范圍大。電磁式激振器的振動頻率是固定的,一般等于電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整,并且能按照不同的通途任意選擇振動頻率和振幅。
4.受電源波動的影響小,電磁式激振器會由于電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。
5.多機組合,可實現自同步能完成不同工藝要求。
6.可根據振動電機的安裝方式改變激振力的方向。
7.只須調整偏心塊的夾角,就可無級調整激振力和振幅。
8.維護保養簡單,由于不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。
9.規格齊全,能滿足各類振動機械的工作需要。
●●● TZD21-4C振動電機安裝和使用：
TZD21-4C振動電機為三相380V 50HZ異步電動機，封閉自冷式、可做水平、傾斜安裝。TZD21-4C振動電機在連續工作時，周圍空氣中不得含有腐蝕性氣體，環境溫度不得超過40度。將振動電機安裝在振動機械上時，振動電機的底腳螺栓必須緊固，每個螺母下必須加平、彈墊圈，振動電機運轉初期，由于螺栓、螺母、底座平面間的磨合，會降低緊固力，出現小的松動，故運轉初期應將電機的底腳螺栓多次擰緊，開始時每天緊固一次，兩周后每周檢查緊固一次。
TZD21-4C振動電機的技術參數表：
|
TZDC振動電機技術參數 |
||||||||||||||||
|
振動電機型號 |
最大激振力（N） |
轉速 （Rpm） |
額定功率（Kw） |
額定電流（A） |
安裝尺寸 |
外形尺寸 |
重量（Kg） |
|||||||||
|
A |
B |
G |
N |
ΦK |
AB |
BB |
HD |
L |
H |
H1 |
||||||
|
TZD-11-2C |
1500 |
2900 |
0.15 |
0.5 |
180 |
135 |
20 |
4 |
11 |
214 |
178 |
196 |
354 |
85 |
165 |
19 |
|
TZD12-2CA |
2500 |
2900 |
0.25 |
0.75 |
180 |
150 |
20 |
4 |
13 |
214 |
178 |
196 |
354 |
85 |
165 |
23 |
|
TZD12-4CA |
2500 |
1450 |
0.1 |
0.3 |
180 |
150 |
20 |
4 |
13 |
214 |
178 |
196 |
354 |
85 |
165 |
27 |
|
TZD21-2C |
5000 |
2900 |
0.4 |
1.14 |
220 |
176 |
20 |
4 |
15 |
260 |
206 |
218 |
393 |
95 |
185 |
37 |
|
TZD21-4C |
5000 |
1450 |
0.2 |
0.6 |
220 |
176 |
20 |
4 |
15 |
260 |
206 |
218 |
417 |
95 |
185 |
42 |
|
TZD21-6C |
5000 |
960 |
0.75 |
2.3 |
220 |
176 |
20 |
4 |
15 |
260 |
206 |
218 |
521 |
95 |
185 |
48 |
|
TZD31-2C |
8000 |
2900 |
0.75 |
2.5 |
236 |
179 |
25 |
4 |
19 |
290 |
225 |
276 |
441 |
140 |
228 |
54 |
|
TZD31-4CA |
8000 |
1450 |
0.4 |
1.5 |
236 |
179 |
25 |
4 |
19 |
290 |
225 |
276 |
464 |
140 |
224 |
65 |
|
TZD31-6C |
10000 |
960 |
0.75 |
2.3 |
236 |
179 |
25 |
4 |
19 |
290 |
225 |
276 |
476 |
140 |
264 |
80 |
|
TZD41-2C |
16000 |
2900 |
1.5 |
2.3 |
270 |
224 |
30 |
6 |
21 |
340 |
300 |
350 |
620 |
170 |
203 |
91 |
|
TZD41-4C |
16000 |
1450 |
0.75 |
2.1 |
270 |
224 |
30 |
6 |
21 |
340 |
300 |
350 |
616 |
170 |
269 |
127 |
|
TZD41-6C |
20000 |
960 |
1.5 |
3.9 |
270 |
224 |
30 |
6 |
21 |
340 |
300 |
350 |
602 |
170 |
318 |
155 |
|
TZD51-4C |
32000 |
1450 |
1.5 |
3.5 |
340 |
230 |
40 |
6 |
31 |
420 |
310 |
400 |
650 |
190 |
307 |
188 |
|
TZD51-6C |
30000 |
960 |
2.2 |
5.5 |
340 |
230 |
40 |
6 |
31 |
420 |
310 |
400 |
650 |
190 |
363 |
217 |
|
TZD51-8C |
30000 |
750 |
2.2 |
6.1 |
340 |
230 |
40 |
6 |
31 |
420 |
310 |
400 |
650 |
190 |
363 |
245 |
|
TZD52-6C |
40000 |
960 |
3 |
6.3 |
340 |
230 |
40 |
6 |
31 |
420 |
310 |
400 |
650 |
190 |
363 |
234 |
|
TZD61-4C |
50000 |
1450 |
2.2 |
5 |
390 |
222 |
50 |
6 |
37 |
480 |
344 |
455 |
710 |
225 |
353 |
300 |
|
TZD61-6C |
50000 |
960 |
3.7 |
9.1 |
390 |
222 |
50 |
6 |
37 |
480 |
344 |
455 |
710 |
225 |
423 |
303 |
|
TZD61-8C |
50000 |
750 |
3.7 |
9.1 |
390 |
222 |
50 |
6 |
37 |
480 |
344 |
455 |
748 |
225 |
423 |
350 |
|
TZD71-6C |
75000 |
960 |
5.5 |
15 |
440 |
248 |
50 |
6 |
37 |
520 |
400 |
502 |
770 |
240 |
466 |
450 |
|
TZD72-6C |
90000 |
960 |
5.5 |
15 |
440 |
248 |
50 |
6 |
37 |
520 |
400 |
502 |
770 |
240 |
466 |
470 |
|
TZD71-8C |
75000 |
750 |
5.5 |
11.6 |
440 |
248 |
50 |
6 |
37 |
520 |
400 |
502 |
770 |
240 |
466 |
500 |
|
TZD81-6C |
125000 |
960 |
10 |
25 |
480 |
360 |
65 |
6 |
43 |
620 |
530 |
560 |
1078 |
280 |
544 |
810 |
|
TZD81-8C |
125000 |
750 |
10 |
24.2 |
480 |
360 |
65 |
6 |
43 |
620 |
530 |
560 |
1078 |
280 |
544 |
830 |
