產品特點
1.可數字顯示或指示或指針顯示頻率、轉速以及負載率或電流等
2.可手動調節頻率,可設定轉速按時間變化的工藝曲線。也可由DCS系統給出信號來控制其頻率。
本產品調速變頻器為進口元件。柜內還裝有電流表、電壓表、自動空氣開關、指示燈、交流接觸器
、工頻變頻轉換開關及起動、停止按鈕等。
3.過電流保護,短路保護、過電壓保護、欠電壓保護、瞬時停電保護和斷相保護；
4.外殼采用Q235鋼板成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
5.所有緊固件均采用抗強腐蝕的304不銹鋼材質
訂貨須知：
1、須說明防爆變頻控制柜型號規格如：BQD；
2、須注明安裝方式如壁掛式代號為'G',立柱式代號為'L';
3、外殼尺寸或由我公司根據元件數量及參數來選擇，如要配防雨罩請注明；
4、如須接線請?zhí)峁┙泳€圖或說明，本公司默認為不
接線不放端子不加接線箱。

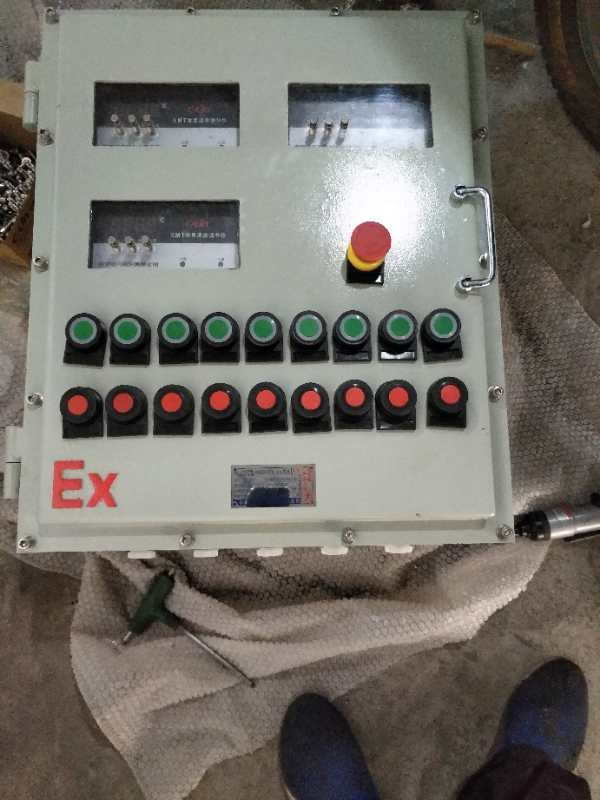

防爆變頻器特點：
1. 外殼采用優質鋼板或不銹鋼焊接成型，內裝各種電器或各種電器組合。
例：防爆動力(照明)配電箱、防爆電磁起動器、防爆動力檢修箱、防爆檢修電源插座箱等防爆電器。
2. 操作方式可根據要求制成面板上直接操作或開門后操作等形式。
3. 可實現對電路中的參數、壓力、溫度等各種物理量進行計量和監測，通過內裝各種防爆電表或各種二次儀表來實現。
4. 可滿足大電流的防爆(電磁起動)配電裝置(降壓)。
5. 可實現兩路或多路電源進線進行電路的自動或手動切換。
6. 根據用戶提供的電氣原理圖及主要技術參數選定相應的防爆電器組合，
確定配電柜的外形尺寸，滿足用戶現場的需要
7.符合GB3836-2000，IEC60079 標準要求。
防爆變頻器工作原理
BQXB系列防爆變頻器 45KW防爆變頻器箱 殼體定做主電路是給異步電動機提供調壓調頻的電力變換部分，
，直流回路的濾波是電容。電流型是將電流源的直流變換為交流的，其直流回路濾波是電感。 它由三部分構成，
將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產生的電壓脈動的“平波回路”，
以及將直流功率變換為交流功率的“逆變器”。
（1）整流器：最近大量使用的是二極管的變流器，它把工頻電源變換為直流電源。
也可用兩組晶體管變流器構成可逆變流器，由于其功率方向可逆，可以進行再生運轉。
（2）平波回路：在整流器整流后的直流電壓中，含有電源6倍頻率的脈動電壓，此外逆變器產生的脈動電流也使直流電壓變動。
為了抑制電壓波動，采用電感和電容吸收脈動電壓（電流）。裝置容量小時，如果電源和主電路構成器件有余量，可以省去電感采用簡單的平波回路。
（3）逆變器：同整流器相反，逆變器是將直流功率變換為所要求頻率的交流功率，
以所確定的時間使6個開關器件導通、關斷就可以得到3相交流輸出。
以電壓型pwm逆變器為例示出開關時間和電壓波形。
控制電路是給異步電動機供電（電壓、頻率可調）的主電路提供控制信號的回路，它有頻率、
電壓的“運算電路”，主電路的“電壓、電流檢測電路”，電動機的“速度檢測電路”，將運算電
路的控制信號進行放大的“驅動電路”，以及逆變器和電動機的“保護電路”組成。
（1）BQXB系列防爆變頻器 45KW防爆變頻器箱 殼體定做運算電路：將外部的速度、
轉矩等指令同檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。
（2）電壓、電流檢測電路：與主回路電位隔離檢測電壓、電流等。
（3）驅動電路：驅動主電路器件的電路。它與控制電路隔離使主電路器件導通、關斷。
（4）速度檢測電路:以裝在異步電動機軸機上的速度檢測器(tg、plg等)的信號為速度信號，
送入運算回路，根據指令和運算可使電動機按指令速度運轉。
（5）保護電路:檢測主電路的電壓、電流等，當發生過載或過電壓等異常時，
為了防止逆變器和異步電動機損壞，使逆變器停止工作或抑制電壓、電流值。
防爆變頻器的作用：
BQXB系列防爆變頻器 45KW防爆變頻器箱 殼體定做集成了高壓大功率晶體管技術和電子控制技術，
得到廣泛應用。變頻器的作用是改變交流電機供電的頻率和幅值，因而改變其運動磁場的周期，達到平
滑控制電動機轉速的目的。變頻器的出現，使得復雜的調速控制簡單化，用變頻器+交流鼠籠式感應電動
機組合替代了大部分原先只能用直流電機完成的工作，縮小了體積，降低了維修率，
使傳動技術發展到新階段。
