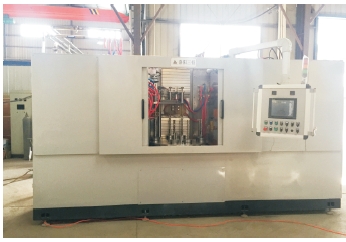

空心軸超音頻多工位淬火機，包頭驅動軸多功能淬火機床
洛陽三恒感應加熱科技有限公司，專業生產回轉式多加熱工位數控淬火或回火設備。
功能及用途
回轉式多工位數控淬火機床，可以分布多個感應加熱工位，分別處理零件的不同淬火部位。裝卸零件和加熱淬火，分別在不同工位進行。
加熱工位具有連續淬火、同時淬火、分段連續淬火、分段同時淬火等功能。
配置質量監控系統，可實現感應淬火工藝參數記錄存儲和查詢。
適用于軸類（花鍵軸、齒輪軸、半軸、主軸、細長短軸、貫通軸、撥叉軸、空心軸、偏心軸、實心軸、驅動軸、轉向軸、汽車傳動軸、汽車后橋鋼板彈簧導向座、螺旋軸、帶齒軸、連桿軸、穩定桿、轉向器齒條桿、扭桿、活塞桿、鏈條、鏈軌節、履帶節等）、齒輪（小齒輪、不銹鋼齒輪、斜齒輪、非標齒輪、印刷機齒輪、非標鏈輪、小鏈輪、電機鏈輪、雙排不銹鋼鏈輪等）、柱銷、滾柱、輪轂軸承、輪轂單元、盤類、法蘭等零件的感應熱處理生產。
性能特點
機床具有回轉臺自動分度轉位、加熱工位具有零件旋轉、變壓器升降移動、進退移動等功能，可分別實現不同的感應加熱淬火工藝。
可以根據零件淬火部位要求，設計多個感應加熱工位，配置不同的電源和負載，同機完成不同部位的感應淬火或回火熱處理工藝。
配置質量監控系統，可實現感應淬火工藝參數記錄存儲和查詢。
控制系統采用數控系統，可鍵盤輸入、修改、存儲零件淬火工藝程序，淬火工藝過程自動化。
同時設有工位缺料保護功能，避免感應加熱空載工作。
主要性能指標
|
型號 |
GCHZ0310/4 |
GCHZ0310/6 |
GCHZ0310/8 |
GCHZ0310/12 |
|
最大夾持零件長度 |
300 |
300 |
300 |
300 |
|
最大淬火零件長度 |
300 |
300 |
300 |
300 |
|
零件回轉直徑 |
150 |
150 |
150 |
150 |
|
工件重量 |
5 |
5 |
5 |
5 |
|
旋轉速度 |
20~150 |
20~150 |
20~150 |
20~150 |
|
移動速度（mm/s） |
20~100 |
20~100 |
20~100 |
20~100 |
|
工位數 |
4 |
6 |
8 |
12 |
|
每工位主軸數 |
2/5 |
2/5 |
2/5 |
2/5 |
|
加熱工位數 |
1-3 |
1-3 |
1-4 |
1-4 |
