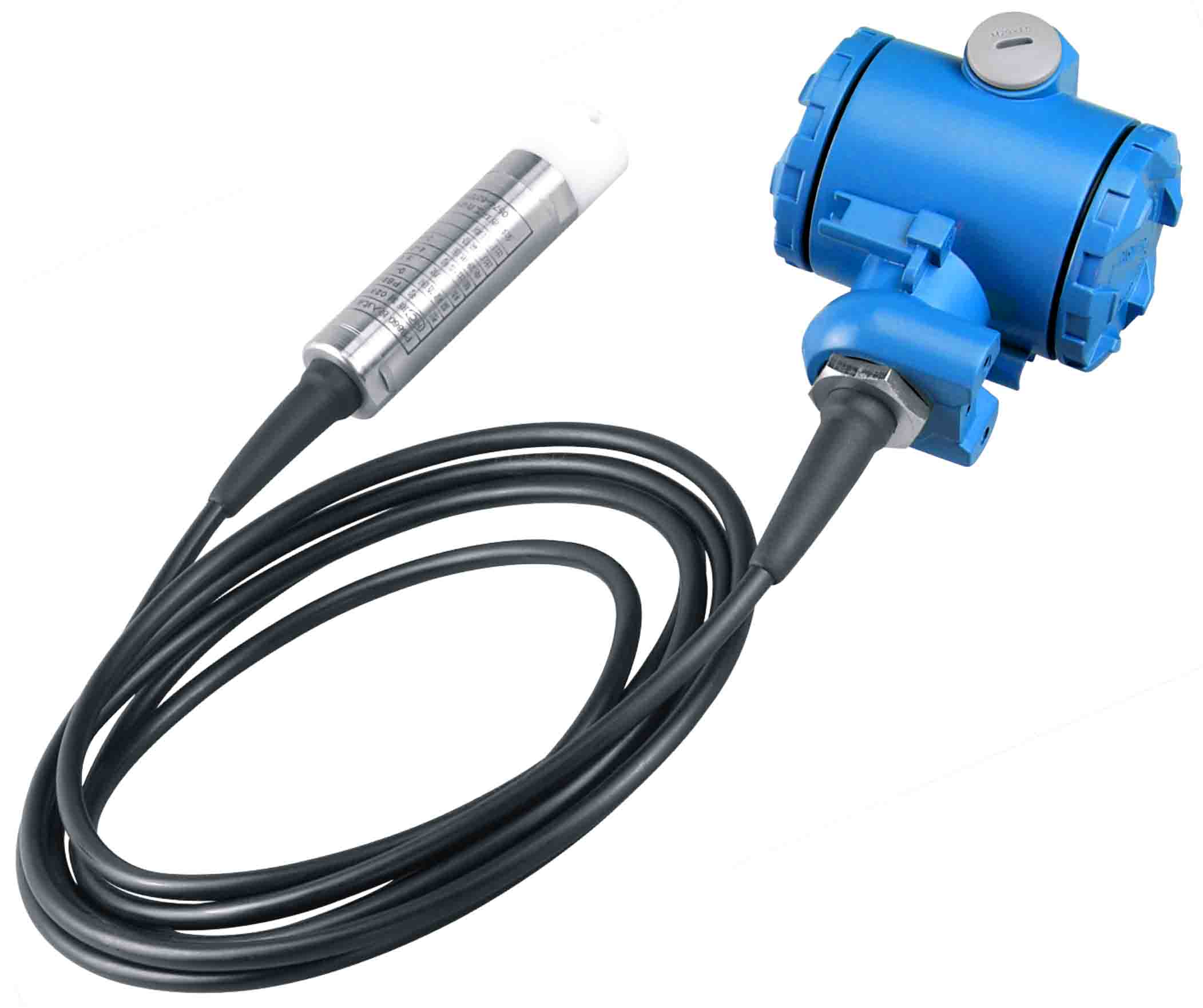

HQ2088F防腐型液位變送器產品詳細介紹:
HQ2088F防腐型液位變送器,接液材質為聚四氟乙稀,采用高性能的擴散硅壓阻式壓力傳感器作為測量元件，經過高可靠性的放大處理電路及精密溫度補償，將被測介質的表壓或絕壓轉換為標準的電壓或電流信號。本產品體積小巧，使用安裝方便，直接投入水中即可測量出變送器末端到液面的液位高度。
特點：
采用先進電路處理技術，性能穩定、高靈敏度；多種量程，最大可測200m(水柱壓力)；采用316L不銹鋼隔離膜片，適用于多種測量介質；配置靈活，根據需要可選擇不同配置；一體式、分體式可選；反極性和過電壓保護；抗沖擊、防雷擊設計；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；過載及抗干擾能力強，性能穩定。
應用：
工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。
技術參數：
|
測量形式及范圍
|
0～1～200mH2O
|
|
允許過載
|
2倍滿量程壓力
|
|
工作溫度
|
-20～80℃
|
|
溫度補償
|
-10～70℃
|
|
存儲溫度
|
-40～80℃
|
|
準確度（包含非線性、重復性、遲滯）
|
0.2%FS(典型) 0.5%FS(最大)
|
|
穩定性誤差
|
0.2%FS(典型)， 0.5%FS(最大)
|
|
溫漂系數
|
0.01%FS(典型，量程不小于5mH2O)
0.03%FS(典型，量程小于5mH2O) |
|
輸出信號
|
(4～20)mA(二/三線制)、(0～10/20）mA
(0～5)V、(1～5)V、)0～10)V |
|
供電電源
|
15～36 VDC(標定電壓24VDC)
|
|
負載(Ω)
|
電流輸出型<(U-15V)/0.02A、 電流輸出型>5K
|
|
外殼材料
|
合金鋁
|
|
O型圈
|
氟橡膠
|
|
膜片
|
316L不銹鋼
|
|
電纜
|
專用防水透氣電纜
|
|
防護等級
|
IP68(壓力傳感器部分)，IP65（接線盒變送器部分）
|
|
2088-F口E口A口C口D口投入式液位變送器
|
||||||
|
2088
|
投入式液位變送器 （注明量程范圍）
|
|||||
|
|
口
|
結構形式
|
||||
|
|
1、一體式不帶接線盒 2、分體式帶接線盒
|
|||||
|
E口
|
輸出信號
|
|||||
|
|
1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA
4、其它注明 |
|||||
|
A口
|
準確度
|
|||||
|
|
1、0.1 2、0.2 3、0.5
|
|||||
|
C口
|
探頭類型
|
|||||
|
|
1、默認為標準型（非防腐型 ） 2、防腐型
|
|||||
|
D口
|
顯示方式（僅限于分體式帶接線盒類型）
|
|||||
|
|
1、無顯示（默認）
2、0～100%線性指示 3、LCD數字量程顯示（液晶） 4、LCD數字0～100%顯示（液晶） 5、LED數碼管0～100%顯示 |
|||||
按裝圖:
