顯微CT條形測試圖樣芯片

— 顯微CT條形測試圖樣芯片模體(Micro-CT Bar Pattern Chip Phantom)可以通過最為直接、可見的方式評估顯微CT(Micro-CT)系統的平面及軸向空間分辨率 —

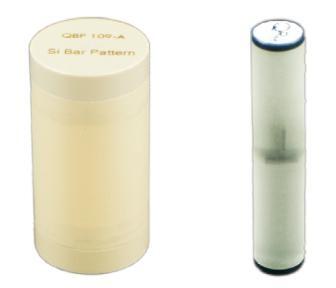

QRM-MicroCT-Barpattern 顯微CT條形測試圖樣。左側密封材料為空氣；右側密封材料為樹脂。

QRM-MicroCT-Barpattern 顯微CT條形測試圖樣 (3D 透視圖)

產品簡介：

德國QRM公司生產的顯微CT條形測試圖樣模體(MicroCT Bar Pattern Phantom)是為了直接、直觀可見的測量顯微CT空間分辨率而設計的專用芯片式模體。其內部芯片實現了一種極佳的、可直接對高分辨率X射線成像系統空間分辨率進行評估的方法，從而代了傳統的間接評估方式。模體包括兩個硅芯片，其中一個呈平面位放置，另一個則是垂直于它，呈軸向位放置。芯片可通過支架固定、放置于中空、內部介質為空氣圓柱瓶內，或者密封在完整的樹脂圓柱體內。兩種放置方式皆具有極高的機械精密度。

注：QRM條形測試圖樣模體的內置芯片可密封于空氣或樹脂材料中，訂購時需進行說明。

5毫米×5毫米的芯片包含條形柱狀和點狀圖案，點狀圖案直徑范圍從5至150μm 線/點厚度不等。圖樣結構的深度介于80至120μm間不等。不同的圖樣結構均以這樣的方式排布于芯片上，從而使用戶僅通過一次曝光和測量就可以對整個芯片的中心以及外圍的空間分辨率做出評估。用戶可以選擇直徑20mm、內部為空氣的圓柱模體；或者是直徑8mm、內部為樹脂的圓柱模體。如果您對于模體的直徑還有的其他要求，可以通過德國QRM公司模體產品的中國地區總經銷遼寧飛勒科技有限責任公司進行咨詢。
