QRM-ESP歐洲腰椎體模

— 以雙能骨密度測量(DXA)及定量CT(QCT)為方法的骨礦物質密度測量質量控制標準 —

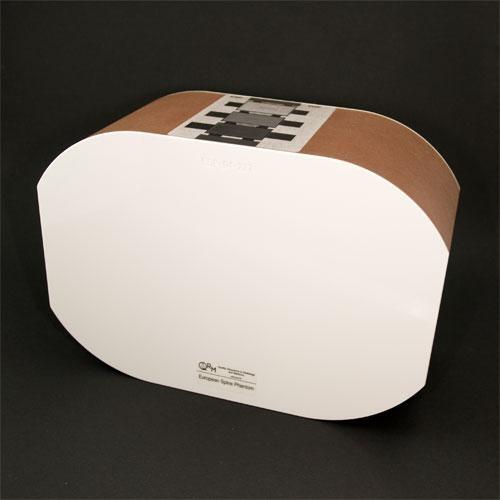

【由水等效樹脂構成的模體主體近似于橢圓形，而其側邊平坦，以便于定位。】

產品簡介：

QRM-ESP-04(第四代)型歐洲脊柱模體是最近十多年以來用于進行脊椎骨密度(BMD)定量質量控制，確定其準確性及重復性的標準。該模體兼具外部測量以及內部腰椎插件，最大程度的還原了仿真擬人化設計，因此可同時作為雙能骨密度測量(DXA)及定量CT(QCT)的骨礦物質密度測量質量控制標準。

模體的主體部分由水等效樹脂構成，三個椎骨模擬插件含有數量不等的羥基磷灰石(HA)，以兼顧所有年齡組范圍內松質骨及皮質骨的生理特點。

QRM-ESP-04型歐洲腰椎體?？捎糜跈z測以下量化指標的重復性及準確性進行：

• 雙能骨密度測量(DXA)測量下的骨礦物質密度(BMC)
• 雙能骨密度測量(DXA)測量下的骨礦物質面積密度(BMD in g/cm2)
• 雙能骨密度測量(DXA)測量下的投影面積(A in g/cm2)
• 定量CT(QCT)測量下的骨小梁及皮質骨密度
• 定量CT(QCT)測量下的皮質厚度
• 定量CT(QCT)測量下的定位精度

三個脊椎插件的橫斷面剖視圖：

• L1 松質骨: 50 HA (mg/cm3 ) 皮質骨: 800 HA (mg/cm3 )
• L2 松質骨: 100 HA (mg/cm3 ) 皮質骨: 800 HA (mg/cm3 )
• L3 松質骨: 200 HA (mg/cm3 ) 皮質骨: 800 HA (mg/cm3 )

【定量CT(QCT)下的QRM-ESP模體影像。上圖反映的是椎體中部的掃描影像。其中松質骨及皮質骨疊加處的感興趣區域(ROI)被自動選中。】

【脊柱插件的AP位與側方位示意圖】

在DXA12系統下掃描QRM-ESP

QRM-ESP的DXA影像

QRM-ESP歐洲脊椎模體技術參數：

• 模體主體材料：水&組織等效塑料
• 松質骨密度：50,100,200 HA(mg/cm3) 以定量CT(QCT)系統為基準
• 脊柱面積密度(AP位)：0.5, 1.0, 1.5 (g/cm2)
• 皮質結構及脊柱內羥基磷灰石(HA)含量：400, 800 HA (mg/cm3)
• 準確性(公差)：指定值的3%左右；標準值的1%左右
• 模體尺寸：長260mm x 寬180mm(± 2mm)的近橢圓形   高度為 110mm
• 模體重量：4300g
