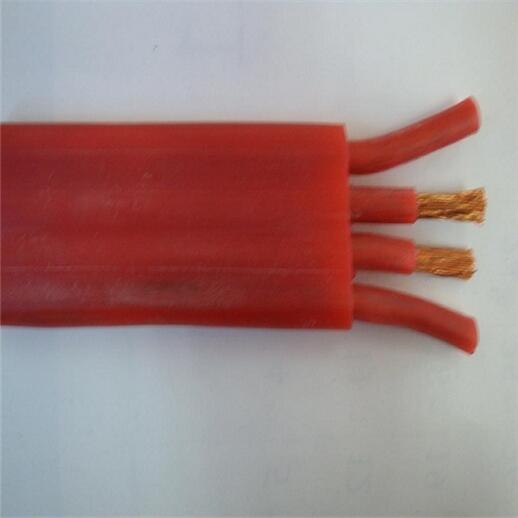

廠家直銷ZR-YGCRB-0.6/1KV-3*50+1*25
產品特點：
1、硅橡膠扁電纜使用于工作電壓：UO/U為0.6/1KV、6KV、10KV；環境溫度-40-70℃的起重、運輸、機械、電氣、礦山等行業各種移動動力裝置的電源連接及控制信號照明等；
2、硅橡膠扁電纜絕緣及護套等采用硅橡膠材料。來提高電纜的柔軟特性及防腐耐寒等性能?？筛鶕蛻粜枰捎酶呖顾汗柘鹉z，在電纜內加鋼絲繩，抗拉、耐磨性能更好。
3、硅橡膠扁電纜主要用于發電、冶金、化工、港口、及礦山等惡劣環境作為移動電器設備之間的電氣連接。
4、硅橡膠扁電纜產品執行標準：Q/TK08.4-2010
額定電壓：0.6/1KV、6KV、10KV；
工作溫度：-60- +200℃
注：具體規格可根據客戶需要生產，若長距離懸空或其它原因承受較大的拉力，可在電纜內加入加強鋼絲，在電纜型號后加G（G表示加強鋼絲）。需阻燃型的ZA、ZB、ZR、在原型號前加，如下即可：
阻燃硅橡膠扁電纜；
硅橡膠扁電纜型號規格：
表1
型 號
額定電壓（UO/U）V
芯數
標稱截面（mm2）
(ZR)YGCRB
0.6/1KV、6KV、10KV
2、3、4、5、6
0.75-240
表2
型 號
名 稱
(ZR)YGGB
（阻燃）硅橡膠絕緣硅橡膠護套高溫、防腐、耐油扁電纜
(ZR)YGGPB
（阻燃）硅橡膠絕緣硅橡膠護套金屬編織屏蔽高溫、防腐、耐油扁電纜
(ZR)YGZRB
（阻燃）硅橡膠絕緣硅橡膠護套高溫、防腐、耐油軟芯扁電纜
(ZR)YGZPRB
（阻燃）硅橡膠絕緣硅橡膠護套金屬編織屏蔽高溫、防腐、耐油扁電纜
(ZR)YGCRB
（阻燃）硅橡膠絕緣硅橡膠護套高溫、防腐、耐油軟芯扁電纜
(ZR)YGCRPB
（阻燃）硅橡膠絕緣硅橡膠護套金屬編織屏蔽高溫、防腐、耐油扁電纜
(ZR)YFGB
（阻燃）氟塑料絕緣硅橡膠護套高溫、防腐、耐油扁電纜
(ZR )YFGPRB
（阻燃）氟塑料絕緣硅橡膠護套金屬編織屏蔽高溫、防腐、耐油扁電纜
(ZR)YF46GB
（阻燃）氟46絕緣硅橡膠護套高溫、防腐、耐油扁電纜
YF46GRPB
（阻燃）氟46絕緣硅橡膠護套金屬編織屏蔽高溫、防腐、耐油扁電纜
(ZR)YGVFRB
（阻燃）硅橡膠絕緣丁晴護套高溫、防腐、耐油扁電纜
YGVFPB
（阻燃）硅橡膠絕緣丁晴護套金屬編織屏蔽高溫、防腐、耐油扁電纜
扁電纜主要性能參數
表1 在20℃時導體直流電阻應符合下表規定：
截面mm2
0.75
1
1.5
2.5
4
6
10
16
(Ω/KM)
26.0
19.5
13.3
7.98
4.95
3.30
1.91
1.21
截面mm2
25
35
50
70
95
120
150
185
(Ω/KM)
0.780
0.551
0.386
0.272
0.206
0.161
0.129
0.106
表2 部分規格及參考數據規定：
標稱截面mm2
導體直徑
絕緣厚度mm
護套厚度mm
電纜外徑mm
重量
4*1
1.29
0.8
1.6
17.76*6.09
225
6*1
1.29
0.8
1.6
25.54*6.09
280
8*1
1.29
0.8
1.6
33.32*3.09
360
4*1.5
1.56
1
1.6
20.44*6.76
291
6*1.5
1.56
1
1.6
29.56*6.76
360
8*1.5
1.56
1
1.6
38.68*6.76
469
4*2.5
2.05
1.4
1.6
27.1*8.05
333
6*2.5
2.05
1.4
1.6
39.8*8.05
536
8*2.5
2.05
1.4
1.6
52.5*8.05
608
4*4
2.60
1.8
1.7
33.1*9.6
457
6*4
2.60
1.8
1.7
49.1*9.6
790
4*6
3.15
2
1.9
38.4*11.5
615
6*6
3.15
2
1.9
56.7*11.5
1098
3*10
4.4
2.5
2.4
37.8*14.2
702
6*10
4.4
2.5
2.4
73.2*14.2
1428
3*25
6.81
2.8
2.7
48.32*17.81
1645
6*25
6.81
2.8
2.7
93.86*17.81
3325
4*35
7.9
3.0
3.0
70.6*19.9
2181
3*50
9.2
3.2
3.1
59.8*21.8
2681
4*50
9.2
3.2
3.1
78.8*21.8
3158
3*70
12.6
3.4
3.3
72.4*26
2878
3*120
15.4
3.8
3.07
84.8*30.4
5157
3*150
16.4
4
4.1
90.2*32.6
6171
3、成品電纜的電壓實驗應經受交聯50HZ實驗電壓3500V.5min，絕緣無擊穿。
