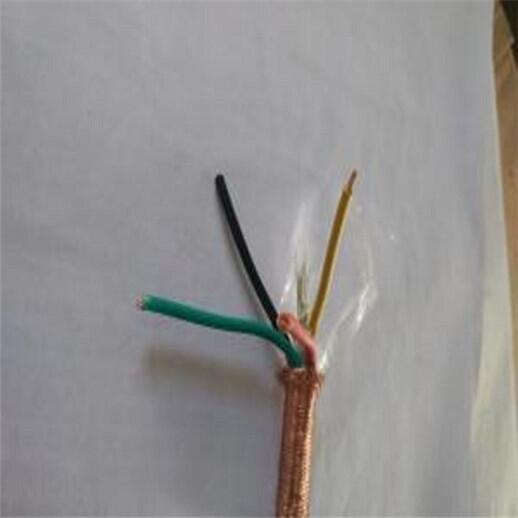

KJVVP-3*0.75銅網屏蔽抗干擾儀表用控制電纜
使用特性
1． 交流額定電壓：U0/U 450/750KV
2． 最高工作溫度不超過70℃。
3． 電纜安裝敷設溫度應不低于0℃。
4． 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的10倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
KJYVP儀表控制電纜基本型號及名稱
KJYVP
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽儀表用控制電纜
KJYVPR
聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽儀表用控制軟電纜
KJYVP2
聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜
KJYVP2R
聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜
KJYVP3
聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜
KJYVP3R
聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜
KJVVP
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽儀表用控制電纜
KJVVPR
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽儀表用控制軟電纜
KJVVP2
聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜
KJVVP2R
聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜
KJVVP3
聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜
KJVVP3R
聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜
2 數字巡回檢測裝置用屏蔽電纜
KJCP
數字巡回檢測裝置用屏蔽電纜
KJCPR
數字巡回檢測裝置用屏蔽軟電纜
KJYVP儀表控制電纜代號名稱和含義
項目
代號
說明
阻燃特性
ZR
分A、B、C級阻燃
系列代號
KJ
儀表用控制電纜（數字巡回控制電纜）
絕緣材料
V
聚氯乙烯、阻燃聚氯乙烯
Y
聚乙烯
護套材料
V
聚氯乙烯、阻燃聚氯乙烯
屏蔽材料
P
銅絲編織屏蔽
P1
鍍錫銅絲屏蔽
P2
銅帶繞包屏蔽
P3
鋁塑繞包屏蔽
鎧裝材料
22
鋼帶鎧裝聚氯乙烯護套
23
鋼帶鎧裝聚乙烯護套
32
鋼絲鎧裝聚氯乙烯護套
33
鋼絲鎧裝聚乙烯護套
導體結構
A
單股導體
B
7股絞合導體
R
多股絞合導體
KJYVP儀表控制電纜主要技術指標
1． 成品電纜導體直流電阻（Ω/km.20℃）參照附錄表
2．20℃時絕緣電阻不小于5000MΩ/KM，成品電纜經受交流50HZ2.0KV/5min電壓試驗不擊穿。
KJYVP儀表控制電纜電纜基本規格
2×0.75
4×4
8×1.5
14×0.75
24×1.5
44×1.5
2×1.0
4×6.0
8×2.5
14×1.0
24×2.5
44×2.5
2×1.5
5×0.75
8×4
14×1.5
27×0.75
48×0.75
2×2.5
5×1.0
8×6
14×2.5
27×1.0
48×1.0
2×4.0
5×1.5
10×0.75
14×4
27×1.5
48×1.5
2×6.0
5×2.5
10×1.0
14×6
27×2.5
48×2.5
3×0.75
5×4
10×1.5
16×0.75
30×0.75
52×0.75
3×1.0
5×6
10×2.5
16×1.0
30×1.0
52×1.0
3×1.5
7×0.75
10×4
16×1.5
30×1.5
52×1.5
3×2.5
7×1.0
10×6
16×2.5
30×2.5
52×2.5
3×4.0
7×1.5
12×0.75
19×0.75
37×0.75
61×0.75
3×6.0
7×2.5
12×1.0
19×1.0
37×1.0
61×1.0
4×0.75
7×4
12×1.5
19×1.5
37×1.5
61×1.5
4×1.0
7×6
12×2.5
19×2.5
37×2.5
61×2.5
4×1.5
8×0.75
12×4
24×0.75
44×0.75
2*10
4×2.5
8×1.0
12×6
24×1.0
44×1.0
2*16
