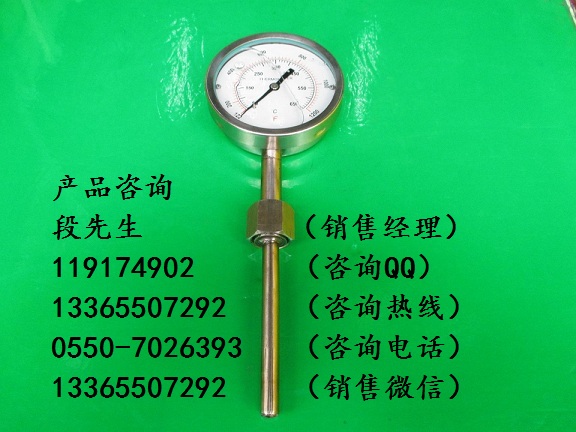

WSS-522 135°向型雙金屬溫度計
型號選型表示：
工作原理：
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
測溫范圍：-60-50℃
精確度等級：1.5級，基本誤差：限為量程的1.5%
溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.
尾管長度：100－2000mm。
尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）
安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。
防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出口前水壓不小于心不2公斤/厘米2）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。
列號
WSS
雙金屬溫度計
表盤公稱直徑
3
Φ60
4
Φ100
5
Φ150
表盤形式
0
軸向（直型）
1
徑向（角型）
2
135°向（鈍角型）
8
萬向（可調角型）
安裝固定形式
0
無固定裝置
1
可動外螺紋
2
可動內螺紋
3
固定螺紋
4
固定法蘭
5
卡套螺紋
6
卡套法蘭
保護形式
-
普通型
W
防護型
F
防腐型
