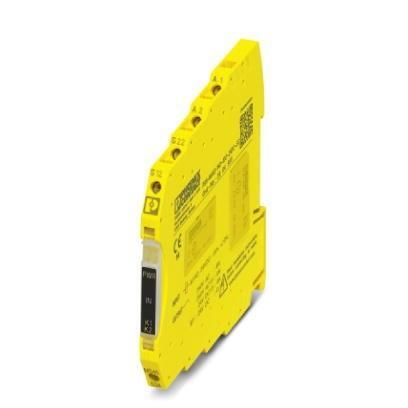

PSR-PS20-1NO-1NC-24DC-SC - 2700356
| 環境溫度（運行） | -40 °C ... 70 °C (注意降低值) |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的最大相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 最大允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 最大高度 | ≤ 2000 m (海平面以上) |
| 額定控制電路電源電壓US | 24 V DC -15 % / +10 % |
|---|---|
| 額定控制電路電源電壓 US | 20.4 V DC ... 26.4 V DC |
| 額定控制電源電流IS | 典型值 45 mA |
| US時的功耗 | 典型值 1.08 W |
| 沖擊電流 | 400 mA (Δt < 10 μs Us時) |
| 延遲時間 | 最大 2 ms (在A1-A2；測試脈沖寬度) |
| ≥ 100 ms (在A1-A2；測試脈沖速率) | |
| 診斷電源電壓UD | 24 V DC -15 % / +10 % |
| UD的輸入電流 | 6 mA (在21-A2，針對UD；取決于負載+ 100 mA（M1和22處）) |
| UD時的沖擊電流 | 2.5 A (Δt < 20 μs UD時) |
| 保護電路 | 浪涌保護 抑制二極管 |
| 額定控制電路電源電壓和診斷電源電壓的反極性保護 |
| 輸出名稱 | 啟動電流路徑 |
|---|---|
| 輸出說明 | 安全相關的常開觸點 |
| 輸出數目 | 1 (非延時) |
| 觸點類型 | 1路啟動電流通路 |
| 觸點材料 | AgSnO2 |
| 開關電壓 | 最小 12 V AC/DC |
| 最大 250 V AC/DC | |
| 限制連續電流 | 6 A (注意降低值) |
| 沖擊電流 | 最小 3 mA |
| 最大 6 A | |
| 總電流值的平方 | 36 A2 (注意降低值) |
| 通斷容量 | 最小 60 mW |
| 切換頻率 | 最大 1 Hz |
| 機械壽命 | 10x 106開關次數 |
| 輸出熔斷器 | 6 A gL/gG |
| 4 A gL/gG (適用于低需求應用場合) |
| 輸出名稱 | 路反饋回路 |
|---|---|
| 輸出說明 | 安全相關的常閉觸點 |
| 輸出數目 | 1 (非延時) |
| 觸點類型 | 1路反饋回路 |
| 觸點材料 | AgCuNi, + Au（反饋回路） |
| 開關電壓 | 最小 20.4 V DC |
| 最大 26.4 V DC | |
| 限制連續電流 | 100 mA |
| 沖擊電流 | 最小 1 mA |
| 最大 100 mA | |
| 通斷容量 | 最小 20 mW |
| 輸出熔斷器 | 150 mA 快速熔斷 |
| 輸出說明 | 非安全相關 |
|---|---|
| 輸出數目 | 1 (數字量 ， PNP) |
| 電壓 | 22 V DC (UD - 2 V) |
| 電流 | 最大 100 mA |
| 最大啟動電流 | 500 mA (Δt = 1 ms Us時) |
| 短路保護 | 否 |
| 輸出熔斷器 | 150 mA 快速熔斷 |
| 典型取用時間（US 時） | < 100 ms (通過A1控制時，有Us) |
|---|---|
| 典型釋放時間（US 時） | < 35 ms (通過A1控制時) |
| 恢復時間 | 500 ms |
| 繼電器型號 | 電機一體化繼電器帶符合IEC/EN 61810-3 (EN 50205)的強制導向觸點 |
|---|---|
| 額定操作模式 | 100 %符合條件 |
| 凈重 | 83.5 g |
| 安裝位置 | 垂直，水平，模塊正面朝上 |
| 安裝類型 | DIN導軌安裝 |
| 組裝說明 | 參見衰減曲線 |
| 保護等級 | IP20 |
| 插入位置最低保護等級 | IP54 |
| 外殼材料 | PBT |
| 外殼顏色 | 黃色 |
| 工作電壓顯示 | 1 x黃色LED |
| 狀態顯示 | 2 x 綠色LED |
| 錯誤顯示 | 1 x 紅色LED |
