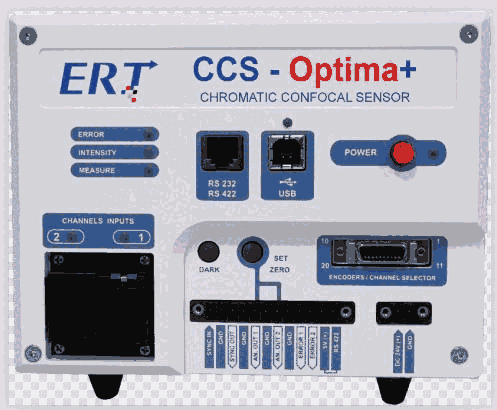

為了方便用戶實時了解傳感器的運行狀態，ERT光譜共焦傳感器的面板上共有六組信號燈，分別從電源、USB連接、測量頭連接、測量狀態等四個方面呈現傳感器的實際情況。
電源、USB連接和測量頭連接以LED信號指示燈顯示，在傳感器開啟電源后，上述三個LED信號燈為綠色，表明傳感器已可以準備正常工作。
測量狀態指示燈包含三個LED信號燈，分別顯示系統錯誤、光信號強度和量程預警。系統錯誤信號燈指示傳輸數據是否過載，光信號強度指示燈顯示當前光強信號是否超過5%，而量程預警指示燈則顯示測量樣品是否在量程范圍內。
系統錯誤信號燈正常狀態為關閉狀態，即不顯示任何顏色光。但當使用RS232或RS422接口同時傳輸數據時，測量頻率和傳輸數據格式都可能影響數據傳輸量。當傳輸數據量過載時，該信號燈點亮為紅色狀態，此時則應該適當降低測量頻率或更改數據傳輸格式。此外，選用USB方式傳輸則會較少遭遇數據過載情況。
光強信號指示燈顯示當前光強是否超過5%。當測量樣品未在量程范圍內，此時不存在測量信號，該指示燈為熄滅狀態。當光強信號大于5%，信號燈點亮為綠色，表明測量數據質量較高。當光強信號小于5%時，信號燈則會顯示為橙色預警，提示用戶當面光強信號較弱，測量數據效果不佳。此時應該
?降低測量頻率
?提高光源亮度
?使用數據平均
?將樣品置于量程中間。
當信號燈點亮為紅色時，表明當前光強信號為100%。測量數據的質量存在不確定性，因此可以嘗試一下方法解決：
?提高測量頻率
?降低光源亮度
?將樣品置于量程起點或終點區域，該區域?qū)庑盘柕拿舾卸容^低
