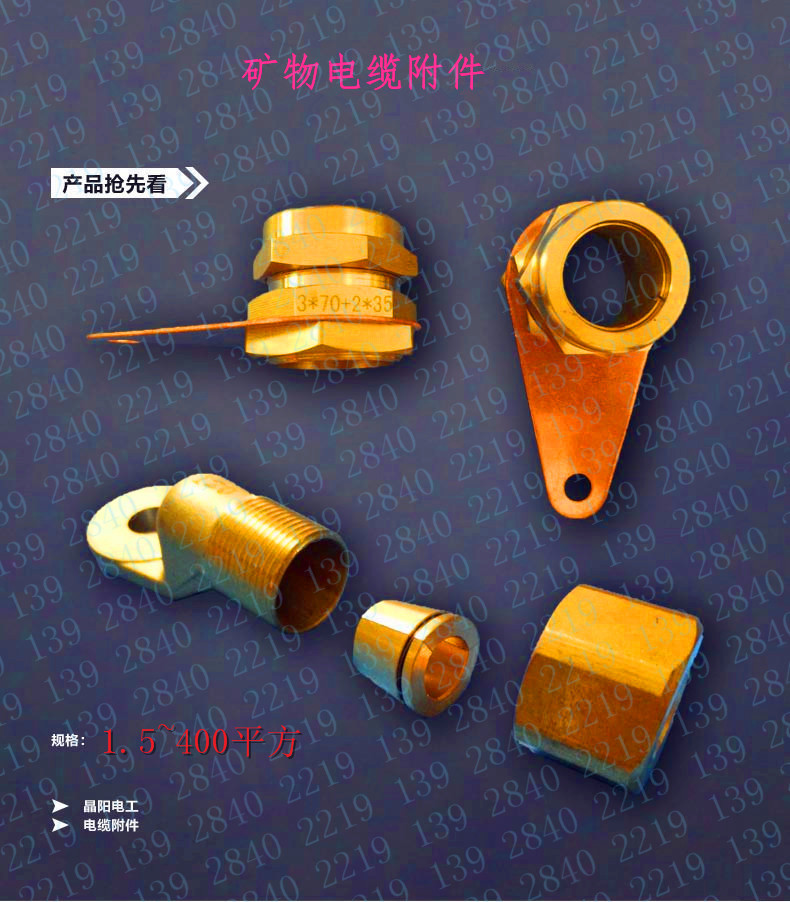

一、終端

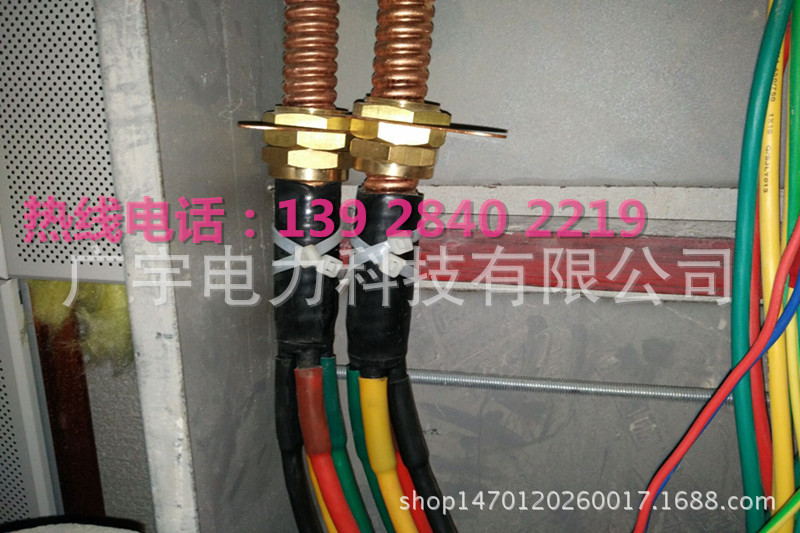

安裝在礦物絕緣電纜末端的一個完整端部，通常包括一個封端和一個填料函或者一個組合的封端/填料函。每根電纜都需安裝終端。
終端的表示方法：銅芯銅護套礦物絕緣電纜終端，額定電壓750V，適用于單芯4mm2電纜
1、終端封端：電纜終端的一部分，用以密封電纜的端部，防止潮氣進入。封端包括黃銅密封罐、密封罐蓋板、終端密封料、導體外露部分絕緣管。單芯電纜可以不帶密封罐及密封罐蓋板。
2、終端填料函：電纜終端的一部分,主要是用于連接電纜和開關柜、分支箱，它包括填料函本體、壓縮環、填料函螺母、鎖緊螺母。
二、接線端子
用于連接導體和控制柜接線柱或電源。它由壓裝螺母、壓裝斜塊、端子本體構成。接線端子有二種形式，其一、壓裝型接線端子，適用于35mm2以上電纜的連接，其二、壓接型接線端子，適用于6-25mm2電纜的連接。小規格電纜4mm2及以下可以不帶接線端子。

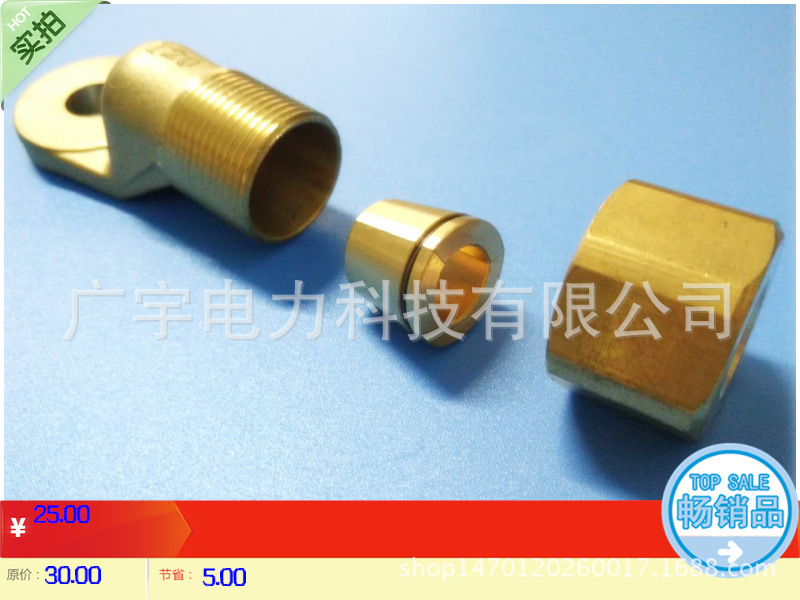

壓裝型接線端子

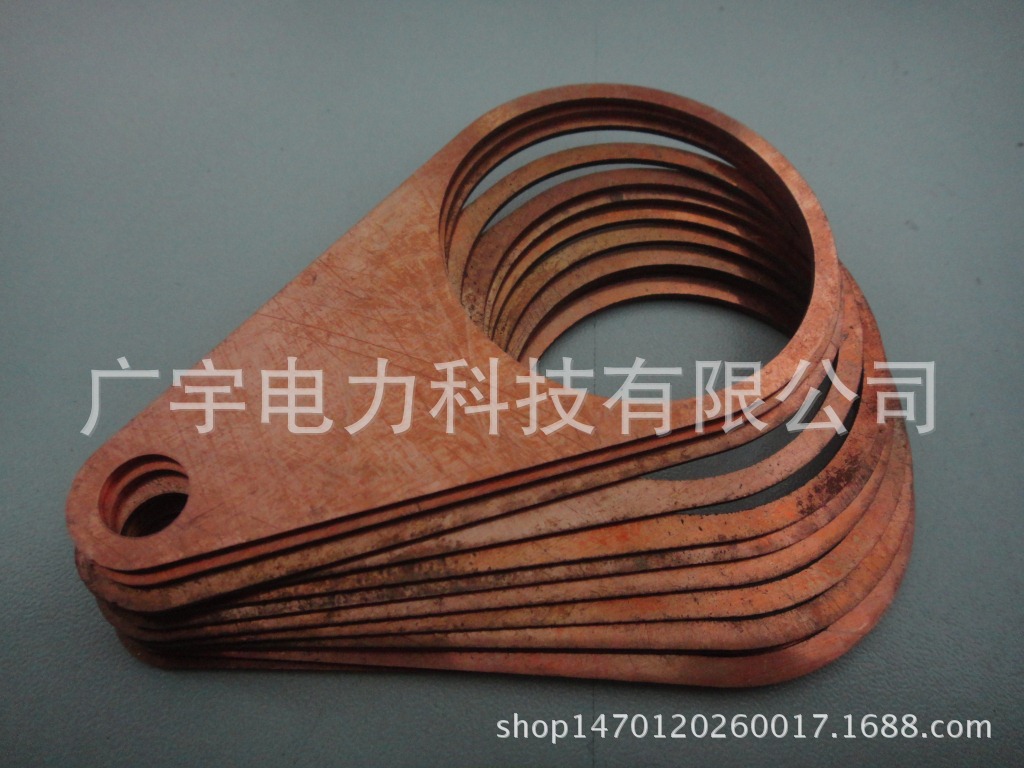

三、接地片
電纜銅護套用作接地時或與電纜銅護套連接的其它電氣設備的接地，需要采用接地片
電纜附件的選配方法(不帶中間連接器附件)
備注：根據實際需要選配電纜附件 .
四、中間連接器附件
當電纜長度不夠長時需要采用中間連接器附件，它是將兩種相同規格的電纜連接起來成為一根電纜的裝置，包括中接填料函、中間連接銅管、兩套終端密封罐（單芯電纜不需要）、熱縮套管、中間連接端子、防火瓷柱。其中中接填料函包括填料函本體、壓縮環、填料函螺母，主要用于連接中間連接管和電纜。中間連接端子是用于連接兩根相同規格電纜的導體，它有三種形式：其一、壓接型，適用連接4mm2及以下電纜，其二、壓裝型，適用連接35 mm2以上電纜，其三、螺絲連接型，適用連接6-25mm2的電纜。
中間連接器附件表示方法：銅芯銅護套礦物絕緣電纜中間連接，額定電壓750V，適用于單芯4mm2電纜的連接。
表示為：TGZJ-I 750 1X4
密封絕緣附件
密封絕緣附件有密封料、導體外露部分絕緣套管兩種。密封料適用多芯電纜，導體外露部分絕緣套管適用單芯電纜。
1、密封料：密封泥呈膩狀，最高使用溫度為250℃。
2、導體外露部分絕緣套管：分為塑料熱收縮套管和瓷套管，塑料熱收縮套管分70℃、250℃兩種，250℃的塑料絕緣套管是采用輻照聚稀烴材料；瓷套管是采用陶瓷材料壓制而成，主要用于高溫及防火場所。

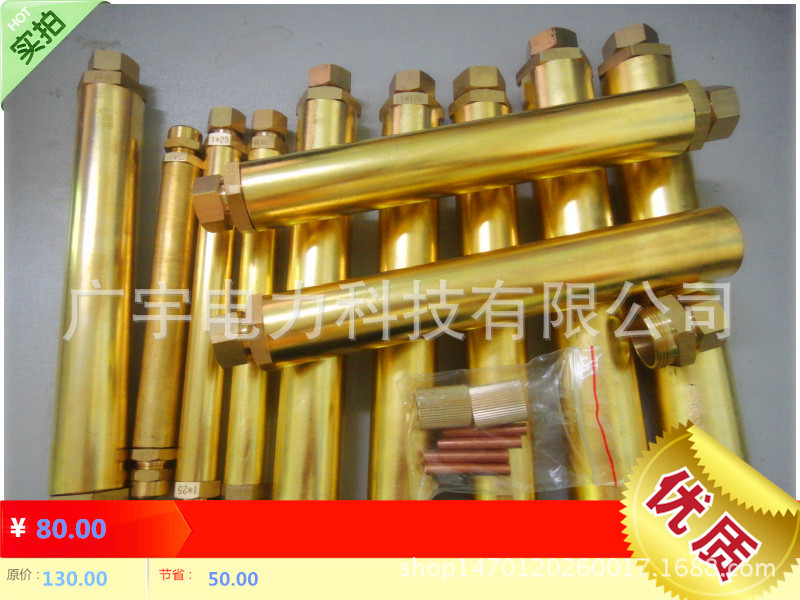

中間連接端子 A、壓裝型中間連接端子：由壓裝螺母、壓裝斜塊、端子本體組成。主要適用于35mm2及以上的電纜導體連接。(見表17)。 中間連接端子
B、壓接型中間連接端子：（銅鼻子），在市場上有標準件。主要適用于1.5-4mm2的電纜導體連接。
C、螺絲連接型中間連接端子：主要適用于6-25mm2的電纜導體連接。(見表18)

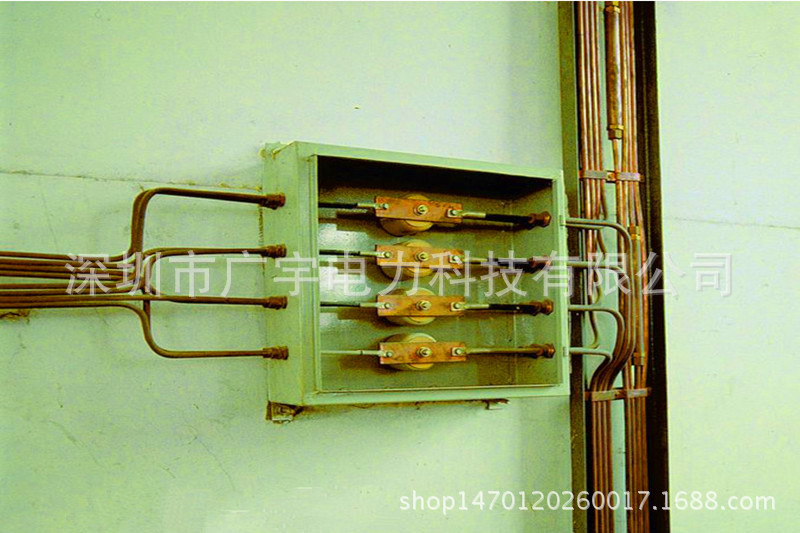

分支電纜
礦物絕緣可以實現分支，通過采用T接、十字接分支接線盒，解決了礦物絕緣電纜在任何地方、任何場合分支的問題，同時也解決了一般耐火塑料電纜分支處的阻燃、耐火特性。礦物絕緣電纜分支接線盒的選用：用戶只要提供主干進線及分支線的規格，根據主干進線確定分支接線盒的規格，分支接線盒的結構由我們來設計。
分支接線盒的型號規格：
|
序號 |
產品名稱 |
規格型號 |
定貨編號 |
備注（箱體尺寸） |
|
1 |
I型分支箱 |
1.5~35mm2 |
RHP-35-GY |
260*360*140 |
|
2 |
II型分支箱 |
1*50~1*95 |
RHP-95-GY |
260*360*140 |
|
3 |
III型分支箱 |
1*120~1*150 |
RHP-150-GY |
310*360*140 |
|
4 |
IV型分支箱 |
1*185~1*240 |
RHP-240-GY |
340*410*160 |
|
5 |
V型分支箱 |
1*300~1*400 |
RHP-400-GY |
400*450*180 |
