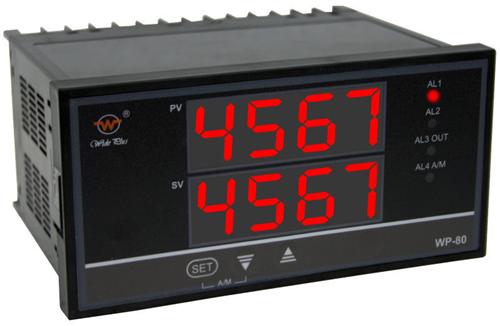

雙路智能數字/光柱顯示控制儀 采用先進的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制。并能對各種非線性輸入信號進行高精度的線性校正。
可同時對兩路信號分別進行顯示及控制，兩路輸入信號亦可為不同類型的信號。輸入端口均具備萬能信號輸入功能，只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。顯示方式有二種：雙路數碼顯示、雙路數碼+雙路光柱顯示；控制方式：兩路相互獨立的繼電器控制/報警輸出或模擬量變送輸出。
輸入輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄐ沤涌?。
具備多種標準外形尺寸，能適用各種測量控制場合。整機采用卡入式結構，使安裝十分簡便。
|
|
型 號
|
WP-D821、823, S.T821、823, D921、923, D421、423, S421、423系列
|
|
|
|
輸入信號
|
模擬量 熱電偶：標準熱電偶－－ B、S、K、E、J、T、WRe等
電 阻：標準熱電阻－－ Pt100、Cu50、Cu100、遠傳壓力電阻－－ 30Ω～350Ω等
電 流：0～10mA、4mA～20mA等（輸入電阻≤250Ω）
電 壓：0～5V、1V～5V、mV等（輸入阻抗≥250KΩ）
|
|
|
|
|
輸出信號
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出－－ ON/OFF(帶回差)； 觸點容量：AC 220V/3A；
DC 24V/5A(阻性負載)
可控硅控制輸出－－ SCR (過零觸發脈沖)輸出； AC 400V/0.5A
固態繼電器輸出－－ SSR (固態繼電器控制信號)輸出； DC 5V～24V/30mA
通訊輸出 標準串行雙向通訊接口 通訊協議：RS-232C,RS-485
波特率－－ 300～9600bps(自由設定)
饋電輸出 DC 24V，負載≤30mA
|
|
|
|
|
特 性
|
測量精度 數字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1%
分辨率 數字顯示：±1字； 光柱顯示：±1線
顯示范圍 數字：-1999～9999 光柱：0～100%
顯示方式 四位高亮度LED數碼顯示 101線高分辯率光柱顯示
發光二級管工作狀態顯示 雙路數碼顯示
雙路數碼顯示＋雙路光柱顯示
控制/報警 可選擇上限、下限或上上限、下下限控制/報警輸出
方 式 繼電器ON/OFF帶回差(可自由設定)
溫度補償 0～50℃溫度自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后永久保存
參數設定值密碼鎖定
保護方式 熱電偶/熱電阻輸入斷線報警 繼電器輸出狀態LED指示
輸入超／欠量程報警電源欠壓自動復位
工作異常自動復位
|
|
|
|
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH避免強腐蝕氣體
供電電壓 常規型 ·AC 220V % （50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V （開關電源）·DC 24V±2V（開關電源）
功 耗 ·≤5W（AC 220V 線性電源）·≤4W（AC 90V～265V 開關電源）
·≤4W（DC 24V 開關電源）
|
|
|
|
|
型 號
|
WP-D921、923、721、723系列
|
WP-D921、923、721、723系列
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：96×96×105mm
|
寬×高×深：72×72×105mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|
接 線 圖
|
|
|
|
型 號
|
WP-D421、423系列(橫式)
|
WP-S421、423系列(豎式)
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深: 96×48×105mm
|
寬×高×深：48×96×105mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型（開關電源）：240g
|
|
接 線 圖
|
|
|
|
型 號
|
WP-D.T821、823系列（橫式）
|
WP-S.T821、823系列（豎式）
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|
接 線 圖
|
|
|
選型表
|
|
|
型 號
|
說 明
|
|
WP-
|
□
|
□
|
□
|
□
|
□
|
□
|
□□
|
□□
|
□
|
□
|
□
|
□
|
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
|
雙屏橫式顯示(注2)
單屏豎式顯示(注1)
|
|
外形尺寸
|
4
8
9
|
|
|
|
|
|
|
|
|
|
|
96×48mm(橫式),48×96mm(豎式)
160×80mm(橫式),80×160mm(豎式)
96×96mm
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
測量顯示
位式控制(或報警)
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見“通訊方式”
|
|
第一輸出方式
|
□
|
|
|
|
|
|
|
|
參見“輸出方式”
|
|
第二輸出方式
|
□
|
|
|
|
|
|
|
參見“輸出方式”
|
|
第一輸入類型
|
□□
|
|
|
|
|
|
參見“輸入類型”
|
|
第二輸入類型
|
□□
|
|
|
|
|
參見“輸入類型”
|
|
第一報警方式
|
N
H
L
|
|
|
|
無報警（可省略）
上限報警
下限報警
|
|
第二報警方式
|
□
|
|
|
參見“報警方式”
|
|
饋電輸出
|
P
２Ｐ
|
|
單路DC 24V饋電輸出
雙路DC 24V饋電輸出
|
|
供電方式
|
T
W
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源）
|
|
|
|
|
型 號
|
說 明
|
|
WP-
|
□
|
□
|
□
|
□
|
□□
|
□□
|
□
|
□
|
□
|
□
|
□
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式)
|
|
控制作用
|
21
23
|
|
|
|
|
|
|
|
|
|
|
測量顯示
位式控制(或報警)
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見“通訊方式”
|
|
第一輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見“輸出方式”
|
|
第二輸出方式
|
□
|
|
|
|
|
|
|
|
參見“輸出方式”
|
|
第一輸入類型
|
□□
|
|
|
|
|
|
|
參見“輸入類型”
|
|
第二輸入類型
|
□□
|
|
|
|
|
|
參見“輸入類型”
|
|
第一報警方式
|
N
H
L
|
|
|
|
|
無報警（可省略）
上限報警
下限報警
|
|
第二報警方式
|
□
|
|
|
|
參見“報警方式”
|
|
饋電輸出
|
P
2P
|
|
|
單路DC 24V饋電輸出
雙路DC 24V饋電輸出
|
|
供電方式
|
T
W
|
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源）
|
|
外形特征
|
X
|
豎式顯示（可省略）
橫式顯示
|
|
|
|
★注：T.D.S.823、823、D923—控制/報警輸出為四個繼電器控制輸出，分別對應控制/報警PV和SV。出廠默認 為兩個上限兩個下限控制輸出，可自行修改或設定需要的控制/報警方式。D923如帶變送輸出，則無第二報 警輸出，因變送輸出占用報警輸出端子。
D.S.423—控制/報警輸出為兩個繼電器控制輸出，分別對應控制/報警PV和SV。出廠默認兩個均為上限 控制輸出，用戶可自行修改或設定需要的控制/報警方式。如帶變送輸出，則無報警輸出。無全切換功能.
★注： D70.90.雙回路表如選兩路變送輸出時，輸入信號不能切換，D40.雙回路儀表只能選一路變送輸出, 且 輸入信號不能全切換.
★型號舉例：WP-D821-000-0808; WP-D823-822-1214-HL; WP-T821-000-0808; WP-T823-022-1212-HL
|
|
|
■通訊方式
|
代 碼
|
0
|
2
|
8
|
9
|
|
通訊方式
|
無 通 訊
|
RS-232C
|
RS-485
|
特殊規格
|
|
|
|
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出
|
|
|
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
輸入類型
|
|
1
|
B
|
400～1800℃
|
9
|
Pt100.1
|
-99.9～320.0℃
|
17
|
30Ω～350Ω
|
-1999～9999d
|
|
2
|
S
|
0～1600℃
|
10
|
Cu50
|
-50.0～150.0℃
|
18
|
特殊規格
|
用戶特定(注4)
|
|
3
|
K
|
0～1300℃
|
11
|
Cu100
|
-50.0～150.0℃
|
19
|
4mA～20mA開方
|
-1999～9999d
|
|
4
|
E
|
0～1000℃
|
12
|
4mA～20mA
|
-1999～9999d
|
20
|
0～10mA開方
|
-1999～9999d
|
|
5
|
T
|
0～320.0℃
|
13
|
0～10mA
|
-1999～9999d
|
21
|
1V～5V開方
|
-1999～9999d
|
|
6
|
J
|
0～1200℃
|
14
|
1V～5V
|
-1999～9999d
|
22
|
0～5V開方
|
-1999～9999d
|
|
7
|
WRe
|
0～2300℃
|
15
|
0～5V
|
-1999～9999d
|
23
|
可切換輸入
|
注5
|
|
|
Pt100
|
-200～650℃
|
16
|
0～20mA
|
-1999～9999d
|
|
|
|
★注4：特殊型號或要求的，請定貨時說明輸入信號類型或參考標準。
|
|
|
★注5:可切換輸入只需設定儀表二級參數，可切換以下輸入分度號：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
1
|
B
|
4
|
E
|
7
|
WRe
|
10
|
Cu50
|
14
|
1V～5V
|
|
2
|
S
|
5
|
T
|
8
|
Pt100
|
11
|
4mA～20mA
|
15
|
0～5V
|
|
3
|
K
|
6
|
J
|
9
|
Pt100.1
|
12
|
0～10mA
|
|
|
WP-D421-000-08/08-N、WP-D421-000-12/12-N、WP-D421-000-23/23-N、WP-S421-000-08/08-N
WP-S421-000-12/12-N、WP-S421-000-23/23-N、WP-D823-011-08/08-HLHL、WP-D823-011-12/12-HLHL
WP-D823-011-23/23-HLHL、WP-D823-022-08/08-HLHL、WP-D823-022-12/12-HLHL、WP-D823-022-23/23-HLHL
WP-D823-211-08/08-HLHL、WP-D823-211-12/12-HLHL、WP-D823-211-23/23-HLHL、WP-D823-222-08/08-HLHL
WP-D823-222-12/12-HLHL、WP-D823-222-23/23-HLHL、WP-D823-811-08/08-HLHL、WP-D823-811-12/12-HLHL
WP-D823-811-23/23-HLHL、WP-D823-822-08/08-HLHL、WP-D823-822-12/12-HLHL、WP-D823-822-23/23-HLHL
WP-D923-011-08/08-HLHL、WP-D923-011-12/12-HLHL、WP-D923-011-23/23-HLHL、WP-D923-022-08/08-HLHL
WP-D923-022-12/12-HLHL、WP-D923-022-23/23-HLHL、WP-D923-211-08/08-HLHL、WP-D923-211-12/12-HLHL
WP-D923-211-23/23-HLHL、WP-D923-222-08/08-HLHL、WP-D923-222-12/12-HLHL、WP-D923-222-23/23-HLHL
WP-D923-811-08/08-HLHL、WP-D923-811-12/12-HLHL、WP-D923-811-23/23-HLHL、WP-D923-822-08/08-HLHL
WP-D923-822-12/12-HLHL、WP-D923-822-23/23-HLHL、WP-S823-011-08/08-HLHL、WP-D823-011-12/12-HLHL
WP-S823-011-23/23-HLHL、WP-S823-022-08/08-HLHL、WP-S823-022-12/12-HLHL、WP-S823-022-23/23-HLHL
WP-S823-211-08/08-HLHL、WP-S823-211-12/12-HLHL、WP-S823-211-23/23-HLHL、WP-S823-222-08/08-HLHL
WP-S823-222-12/12-HLHL、WP-S823-222-23/23-HLHL、WP-S823-811-08/08-HLHL、WP-S823-811-12/12-HLHL
WP-S823-811-23/23-HLHL、WP-S823-822-08/08-HLHL、WP-S823-822-12/12-HLHL、WP-S823-822-23/23-HLHL
WP-T823-011-08/08-HLHL、WP-T823-011-12/12-HLHL、WP-T823-011-23/23-HLHL、WP-T823-022-08/08-HLHL
WP-T823-022-12/12-HLHL、WP-T823-022-23/23-HLHL、WP-T823-211-08/08-HLHL、WP-T823-211-12/12-HLHL
WP-T823-211-23/23-HLHL、WP-T823-222-08/08-HLHL、WP-T823-222-12/12-HLHL、WP-T823-222-23/23-HLHL
WP-T823-811-08/08-HLHL、WP-T823-811-12/12-HLHL、WP-T823-811-23/23-HLHL、WP-T823-822-08/08-HLHL
WP-T823-822-12/12-HLHL、WP-T823-822-23/23-HLHL、WP-TX823-011-08/08-HLHL、WP-TX823-011-12/12-HLHL
WP-TX823-011-23/23-HLHL、WP-TX823-022-08/08-HLHL、WP-TX823-022-12/12-HLHL、WP-TX823-022-23/23-HLHL
WP-TX823-211-08/08-HLHL、WP-TX823-211-12/12-HLHL、WP-TX823-211-23/23-HLHL、WP-TX823-222-08/08-HLHL
WP-TX823-222-12/12-HLHL、WP-TX823-222-23/23-HLHL、WP-TX823-811-08/08-HLHL、WP-TX823-811-12/12-HLHL
WP-TX823-811-23/23-HLHL、WP-TX823-822-08/08-HLHL、WP-TX823-822-12/12-HLHL、WP-TX823-822-23/23-HLHL
