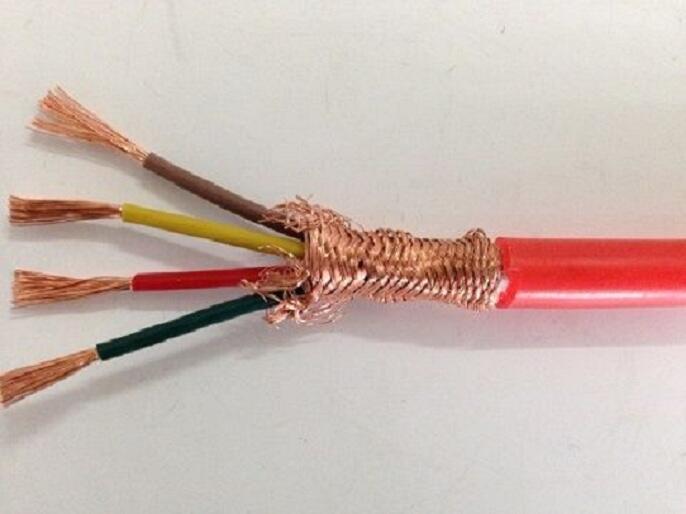

KGGP2-4*1.5屏蔽硅橡膠控制電纜
1、結構
導體材料：銅導體，鍍錫導體
絕緣材料：硅橡膠絕緣
鎧裝材料：鋼帶鎧裝
護套材料：硅橡膠護套
2、執行標準：采用企業標準
額定電壓：450/750V
3、基本型號說明：表格查詢
非屏蔽型號
型號名稱說明
KVV
銅芯聚氯乙烯絕緣聚氯乙烯護控制電纜
KVVR
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
KYJV
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
KYJVR
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
KGG
銅芯硅橡膠絕緣硅橡膠護套控制電纜
KGGR
銅芯硅橡膠絕緣硅橡膠護套控制電軟纜
KFF
銅芯氟塑料絕緣氟塑料護套耐高溫控制電纜
KFFR
銅芯氟塑料絕緣氟塑料護套耐高溫控制軟電纜
KFG
銅芯氟塑料絕緣硅橡膠護套耐高溫控制電纜
KFGR
銅芯氟塑料絕緣硅橡膠護套耐高溫控制軟電纜
KFV
銅芯氟塑料絕緣聚氯乙烯護套耐高溫控制電纜
KFVR
銅芯氟塑料絕緣聚氯乙烯護套耐高溫控制軟電纜
帶屏蔽型號
型號名稱說明
KVVP
銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽控制電纜
KVVP2
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KVVP3
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁箔屏蔽控制電纜
KVVRP
銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽控制軟電纜
KVVRP2
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制軟電纜
KVVRP3
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁箔屏蔽控制軟電纜
KYJVP
銅芯聚氯乙烯絕緣聚氯乙烯護套控銅線編織屏蔽控制電纜
KYJVP2
銅芯聚氯乙烯絕緣聚氯乙烯護套控銅帶屏蔽控制電纜
KYJVP3
銅芯聚氯乙烯絕緣聚氯乙烯護套控鋁箔屏蔽控制電纜
KYJVRP
銅芯聚氯乙烯絕緣聚氯乙烯護套控銅線編織屏蔽控制軟電纜
KYJVRP2
銅芯聚氯乙烯絕緣聚氯乙烯護套控銅帶屏蔽控制軟電纜
KYJVRP3
銅芯聚氯乙烯絕緣聚氯乙烯護套控鋁箔屏蔽控制軟電纜
KFFP
銅芯氟塑料絕緣氟塑料護套銅絲屏蔽耐高溫控制電纜
KFFP2
銅芯氟塑料絕緣氟塑料護套銅帶屏蔽耐高溫控制電纜
KFFP3
銅芯氟塑料絕緣氟塑料護套鋁箔屏蔽耐高溫控制電纜
KFFRP
銅芯氟塑料絕緣氟塑料護套銅絲屏蔽耐高溫控制軟電纜
KFFRP2
銅芯氟塑料絕緣氟塑料護套銅帶屏蔽耐高溫控制軟電纜
KFFRP3
銅芯氟塑料絕緣氟塑料護套鋁箔屏蔽耐高溫控制軟電纜
KGGP
銅芯硅橡膠絕緣硅橡膠護套銅絲屏蔽控制電纜
KGGP2
銅芯硅橡膠絕緣硅橡膠護套銅帶屏蔽控制電纜
KGGP3
銅芯硅橡膠絕緣硅橡膠護套鋁箔屏蔽控制電纜
KGGRP
銅芯硅橡膠絕緣硅橡膠護套銅絲屏蔽控制軟電纜
KGGRP2
銅芯硅橡膠絕緣硅橡膠護套銅帶屏蔽控制軟電纜
KGGRP3
銅芯硅橡膠絕緣硅橡膠護套鋁箔屏蔽控制軟電纜
KFGP
銅芯氟塑料絕緣硅橡膠護套耐銅絲屏蔽高溫控制電纜
KFGP2
銅芯氟塑料絕緣硅橡膠護套耐高溫銅帶屏蔽控制電纜
KFGP3
銅芯氟塑料絕緣硅橡膠護套耐高溫鋁箔屏蔽控制電纜
KFGRP
銅芯氟塑料絕緣硅橡膠護套耐銅絲屏蔽高溫控制軟電纜
KFGRP2
銅芯氟塑料絕緣硅橡膠護套耐高溫銅帶屏蔽控制軟電纜
KFGRP3
銅芯氟塑料絕緣硅橡膠護套耐高溫鋁箔屏蔽控制軟電纜
KFVP
銅芯氟塑料絕緣聚氯乙烯護套耐銅絲屏蔽高溫控制電纜
KFVP2
銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽耐高溫控制電纜
KFVP3
銅芯氟塑料絕緣聚氯乙烯護套鋁箔屏蔽耐高溫控制電纜
KFVRP
銅芯氟塑料絕緣聚氯乙烯護套耐銅絲屏蔽高溫控制軟電纜
KFVRP2
銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽耐高溫控制軟電纜
KFVRP3
銅芯氟塑料絕緣聚氯乙烯護套鋁箔屏蔽耐高溫控制軟電纜
鎧裝型號
型號名稱說明
KVV22
銅芯聚氯乙烯絕緣聚氯乙烯護鋼帶鎧裝控制電纜
KVVP22
銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽、鋼帶鎧裝控制電纜
KVV32
銅芯聚氯乙烯絕緣聚氯乙烯護鋼絲鎧裝控制電纜
KVVP32
銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽、鋼絲鎧裝控制電纜
KYJV22
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝裝控制電纜
KYJVP22
銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽、鋼帶鎧裝裝控制電纜
KYJV32
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲凱裝控制電纜
KYJVP32
銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽、鋼絲鎧裝控制電纜
KFF22
銅芯氟塑料絕緣氟塑料護套耐鋼帶鎧裝高溫控制電纜
KFFP22
銅芯氟塑料絕緣氟塑料護套銅絲屏蔽鋼帶鎧裝耐高溫控制電纜
KFF32
銅芯氟塑料絕緣氟塑料護套耐鋼絲鎧裝高溫控制電纜
KFFP32
銅芯氟塑料絕緣氟塑料護套銅絲屏蔽鋼絲鎧裝耐高溫控制電纜
KGG22
銅芯硅橡膠絕緣硅橡膠護套鋼帶鎧裝控制電纜
KGGP22
銅芯硅橡膠絕緣硅橡膠護套銅絲屏蔽鋼帶鎧裝控制電纜
KGG32
銅芯硅橡膠絕緣硅橡膠護套鋼帶絲裝控制電纜
KGGP32
銅芯硅橡膠絕緣硅橡膠護套銅絲屏蔽鋼絲鎧裝控制電纜
KFG22
銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝耐高溫控制電纜
KFGP22
銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝銅絲屏蔽高溫控制電纜
KFG32
銅芯氟塑料絕緣硅橡膠護套鋼絲鎧裝耐高溫控制電纜
KFGP32
銅芯氟塑料絕緣硅橡膠護套鋼絲鎧裝銅絲屏蔽高溫控制電纜
KFV22
銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝耐高溫控制電纜
KFVP22
銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝銅絲屏蔽高溫控制軟電纜
KFV32
銅芯氟塑料絕緣聚氯乙烯護套鋼絲鎧裝耐高溫控制電纜
KFVP32
銅芯氟塑料絕緣聚氯乙烯護套鋼絲鎧裝銅絲屏蔽高溫控制軟電纜
4、導體類型及電阻
導體標稱截面
導體根數/單絲直徑mm
導體根數/單絲直徑mm
導體根數/單絲直徑mm
20℃時導體直流電阻Ω/km
20℃時導體直流電阻Ω/km
mm2
A
B
R
A、B
R
0.5
1/0.80
7/0.30
16/0.20
≤ 36.0
≤ 39.0
0.75
1/0.97
7/0.37
24/0.20
≤ 24.5
≤ 26.0
1
1/1.13
7/0.43
32/0.20
≤18.1
≤19.5
1.5
1/1.38
7/0.52
30/0.25
≤12.1
≤13.3
2.5
1/1.78
7/0.68
49/0.25
≤ 7. 41
≤ 7. 9 8
5、規格
2×0.75
4×4
8×1.5
14×0.75
24×1.5
44×1.5
2×1.0
4×6.0
8×2.5
14×1.0
24×2.5
44×2.5
2×1.5
5×0.75
8×4
14×1.5
27×0.75
48×0.75
2×2.5
5×1.0
8×6
14×2.5
27×1.0
48×1.0
2×4.0
5×1.5
10×0.75
14×4
27×1.5
48×1.5
2×6.0
5×2.5
10×1.0
14×6
27×2.5
48×2.5
3×0.75
5×4
10×1.5
16×0.75
30×0.75
52×0.75
3×1.0
5×6
10×2.5
16×1.0
30×1.0
52×1.0
3×1.5
7×0.75
10×4
16×1.5
30×1.5
52×1.5
3×2.5
7×1.0
10×6
16×2.5
30×2.5
52×2.5
3×4.0
7×1.5
12×0.75
19×0.75
37×0.75
61×0.75
3×6.0
7×2.5
12×1.0
19×1.0
37×1.0
61×1.0
4×0.75
7×4
12×1.5
19×1.5
37×1.5
61×1.5
4×1.0
7×6
12×2.5
19×2.5
37×2.5
61×2.5
4×1.5
8×0.75
12×4
24×0.75
44×0.75
2*10
4×2.5
8×1.0
12×6
24×1.0
44×1.0
2*16
八、訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
