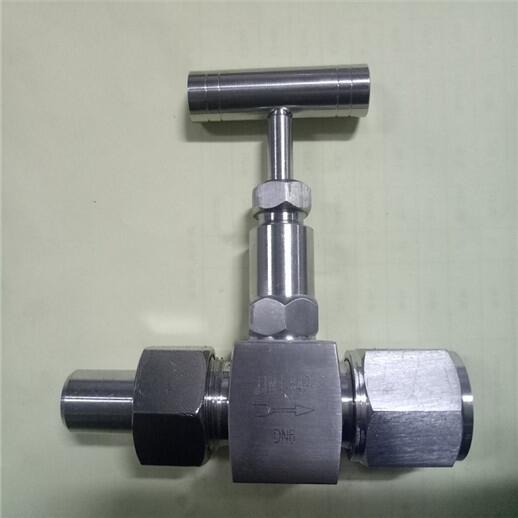

JJM1壓力表用針型截止閥
一、產品概述：
JJM1壓力表針型閥（壓力表截止閥、不銹鋼針形閥）主要零件材料 碳鋼、不銹鋼 工作壓力1.6~32MPa（MPa）工作溫度≤425℃使用介質：水、油品、液化石油氣、蒸汽、酸堿液.
針型閥比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封，針型閥與壓力表配合使用是***合適的了，一般的針型閥都做成螺紋連接。
零件名稱
閥體、閥蓋、 螺栓
閥桿、閥瓣、 密封圈
填料
墊片
手柄
JJM1-160-DN5
鉻鎳不銹鋼
不銹鋼
聚四氟乙稀、 柔性石墨
橡膠石棉板
優質碳鋼
二、主要性能規范：
型號
公稱壓力(MPa)
試驗壓力PS(MPa)
工作壓力(MPa)
工作溫度(℃)
適用介質
殼體
密封（液
密封（氣）
JJM1-160-DN5
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油氣水、油品等
C≤425℃
三、主要外形及連接尺寸mm：
型號
公稱直徑
DN
尺寸 mm
重量
Kg
L1
Do
L2
H
H1
L3
M1
M2
JJM1-160
5
116
65
85
98
105
40
M20×1.5左
M20×1.5
1.0
針型閥安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
