工藝參數(shù)

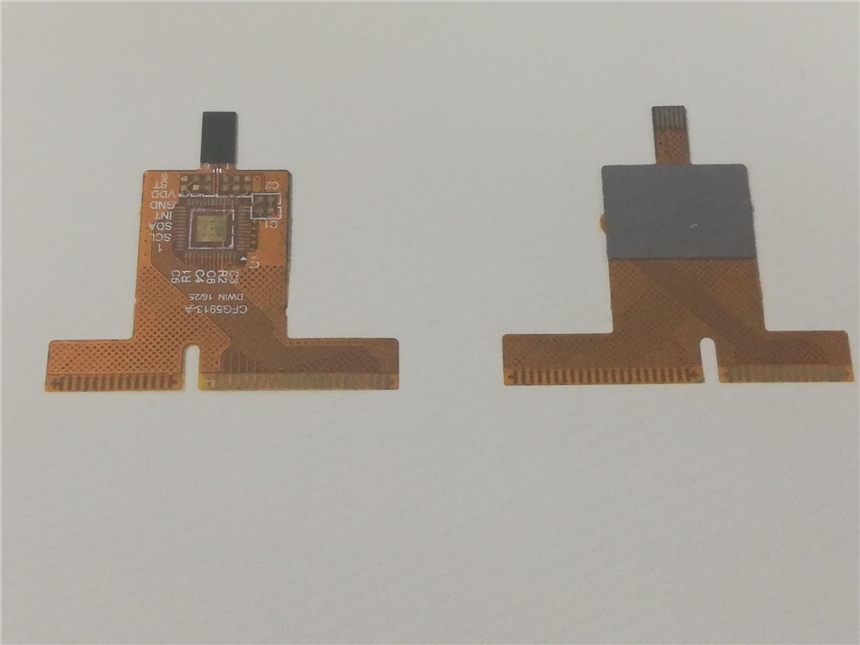

生產(chǎn)編號：72Y2129A
線寬：0.1mm 線距：0.1mm 蝕刻后線寬線距要求±2%
材料搭配：雙面無膠12/25 27.5UN黃膜 板厚0.1mm
CU:12UM PI:25UM CU12UM
最小鉆孔：0.2mm
輔料：手指處貼PI補強：0.225MM 手指處總厚0.3mm
IC背面貼鋼片補強=0.2mm IC處總厚度：0.3MM
表面處理：沉金
FPC軟板生產(chǎn)流程:
1.1 雙面板制程:
開料→ 鉆孔→ PTH → 電鍍→ 前處理→ 貼干膜 → 對位→曝光→ 顯影 → 圖形電鍍 → 脫膜 → 前處理→ 貼干膜 →對位曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→ 沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨
1.2 單面板制程:
開料→ 鉆孔→貼干膜 → 對位→曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→表面處理→沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨
交期：
單雙面FPC柔性線路板打樣3-4天（加急48H） 批量6-7天
四六層FPC柔性電路板打樣6-7天（無法加急） 批量8-12天
