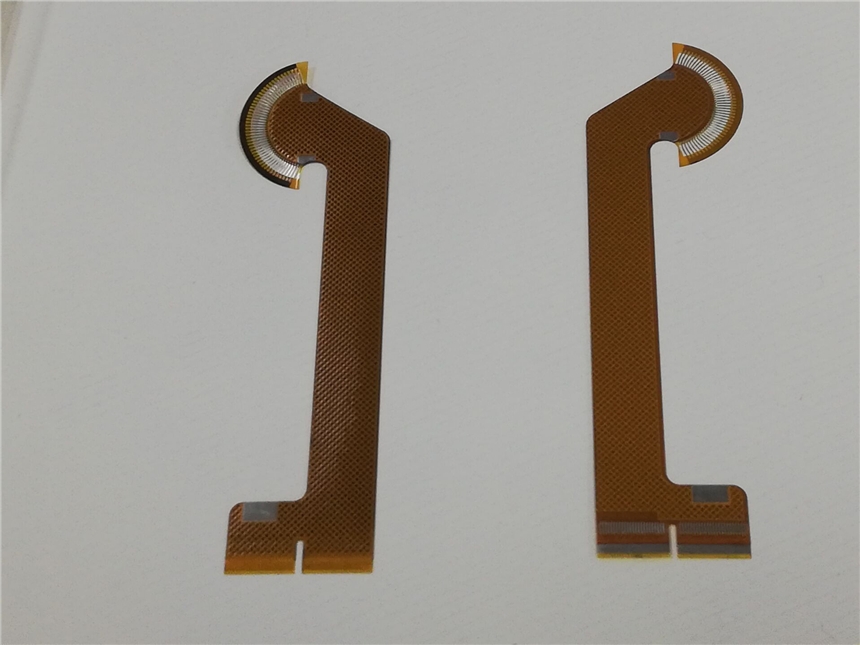

FPC軟板工藝參數
生產編號：63Y3042A
規格尺寸：21*91.1mm
材料配置：單面無膠壓延12/12.5+壓延純銅箔35UM
+單面無膠壓延12/12.5+27.5UM黃色覆蓋膜
板厚：0.24mm 最小鉆孔：無 輔料：無
線寬：0.1mm 線距：0.1mm 蝕刻后線寬線距要求±20%
表面處理：度錫10-15UM
應用領域：醫療探頭
.制程品質控制
A.操作者應帶手套和指套,防止銅箔表面因接觸手上之汗而氧化.
B.正確的架料方式,防止皺折.
C.不可裁偏,手對裁時不可破壞沖制定位孔和測試孔.
D.材料品質,材料表面不可有皺折,污點,重氧化現象,所裁切材料不可有毛邊,溢膠等.
3.2鉆孔:
3.2.1流程: 開機→上板→調入程序→設置參數→鉆孔→自檢→IPQA檢→量產→轉下工序.
3.2.2. 鉆針管制方法:a. 使用次數管制 b. 新鉆頭之辨認,檢驗方法
3.3. 品質管控點: a.鉆帶的正確 b.對紅膠片,確認孔位置,數量,正確. c確認孔是否完全導通. d. 外觀不可有銅翹,毛邊等不良現象.
3.4.常見不良現象
3.4.1斷針: a.鉆機操作不當 b.鉆頭存有問題 c.進刀太快等.
3.4.2毛邊 a.蓋板,墊板不正確 b.靜電吸附等等
4.電鍍
