? ? ? ?曲面3D玻璃測量
? ? ? ?光譜共焦測量技術方法恰恰利用這種物理現象的特點。通過使用特殊透鏡，延長不同顏色光的焦點光暈范圍，形成特殊放大色差，使其根據不同的被測物體到透鏡的距離，會對應一個精確波長的光聚焦到被測物體上。通過測量反射光的波長，就可以得到被測物體到透鏡的精確距離。這一過程與攝影器材通過各種方法消減色差的過程正好相反。
? ?為了得到上述特殊的色差，需要在傳感器探頭內使用若干特殊透鏡，用來根據所需量程將光線分解。
最后使用一個凸透鏡，將傳感器探頭射出的光線聚攏在一條軸線上，形成所謂的焦點軸線。
如果不使用凸透鏡，傳感器探頭射出的光將分散開來，測量也就無法進行了。
? ? ? ?相較于2D屏幕，2.5D屏幕存在掃邊、拋光和絲印等工序，3D曲面屏則是在2.5D屏的基礎上增加了熱彎成型和貼合工藝。3D曲面玻璃的生產工藝包括原材料CNC——3D熱彎成型——曲面拋光——曲面印刷——曲面貼合等工序。

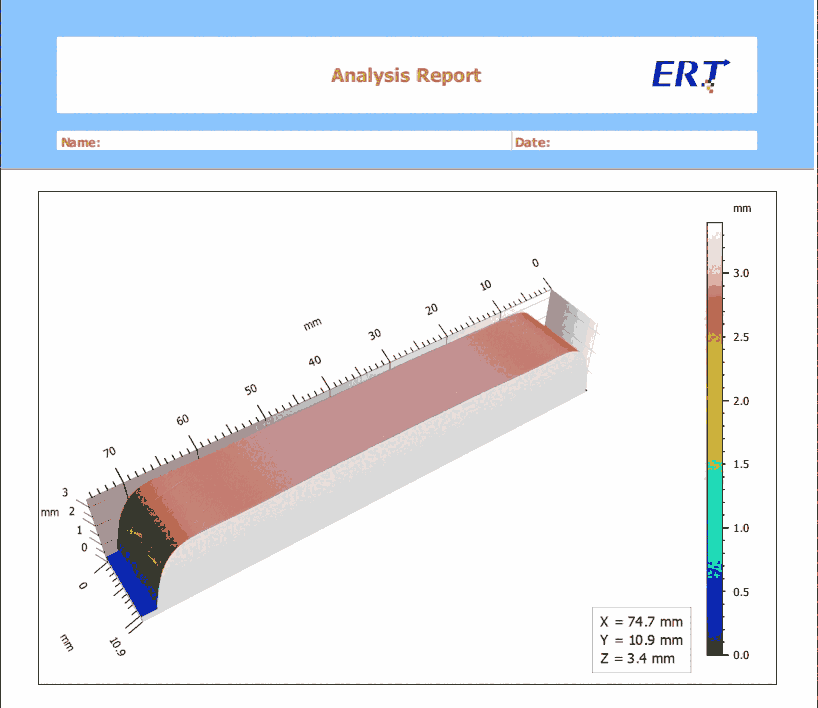

? ? ? 在3D曲面玻璃的熱彎成型工序中，由于石墨模具設計和壓制過程中的溫度控制等問題，3D曲面玻璃可能存在“翹角”不良或翹曲問題。這將大大影響之后的曲面貼合工序效率，若不能完全貼合，3D屏可能存在觸控問題。因此需要對3D曲面玻璃的輪廓度進行測量，確保實際輪廓線在公差帶范圍內。
? ?3D曲面玻璃實際測量難點
1.反光
3D曲面玻璃表面光滑，反光強，若采用激光三角和結構光測量方法，反光表面的漫反射信號將對測量信號造成嚴重干擾，測量數據精度較差。而光譜共焦測量技術利用表面反光進行測量，適合玻璃表面的測量任務。
2.大角度弧面
3D曲面玻璃在兩面或四面采用熱彎成型，R角為20度至40度不等，大角度的弧面要求光譜共焦傳感器擁有較大的可測傾角。光譜共焦傳感器因其光學系統設計所限，大的可測傾角和大的量程范圍不可兼得，一般適用于3D曲面玻璃的傳感器型號量程為1400~4000微米，與之匹配的角度則為±25~±21度。因此為了測量大角度的弧面，需要利用光譜共焦傳感器搭建測量模塊。
3.在線測量
為了控制良品率，3D曲面玻璃需要在線測量。測量單塊3D曲面玻璃的長、寬、高、R角和輪廓度等多個項目的在線測量時間為3-10秒，對測量系統效率提出了較高的要求。此外，在線測量還要求極高的系統穩定性，避免宕機對正常生產造成影響。
