典型應用
u高寒寬溫（低溫零下-40℃攝氏度，高溫85℃攝氏度）寬壓工業級通信以太網交換機，耐高溫/耐低溫/耐寒工業級以太網交換機，雙電源寬電壓輸入冗余備份，環保監控
u鋼鐵/冶金/礦山，智能油田氣井遠程監控系統，數字化石油天然氣輸送管道遠程監測，礦井環境監控系統，煤礦瓦斯監測系統，煤礦綜合自動化通信系統
u電力電網供電局輸送電路/線纜在線監測監控網絡，國家電網/電力局/供電局智能化配電網線路自動化在線監測監控，數字化變電站綜合智能化監控，發電自動化控制系統，變電站綜合自動化系統
u高速公路隧道視頻監控系統，軌道交通，電子警察抓拍系統，道路交通高清卡口監控系統，高清卡口車牌識別系統，城市地鐵綜合通信/監控，地鐵2號線車載視頻監控、列車廣播系統、乘客信息顯示系統，橋梁綜合監控系統，地鐵通信系統，視頻監控系統/機電綜合監控系統，自動售檢票系統
u港口水利工程，樓宇機房，銀行遠程聯網智能監控，入侵報警系統，智慧停車場卡口車牌識別抓拍系統，機房動力環境監控，商場/醫院/旅游景區景點客流量分析
u廠房車間數控機床遠程智能監控系統，工廠自動化，工業自動化控制，工業自動化企業監控系統聯網和企業信息化聯網，自動化物流信息系統
u電動汽車充電樁（站）智能聯網系統，風力光伏發電，太陽能變電站，風機監控系統工業級以太網交換機
u石油，石化，河流水文監測系統，無人值守氣象站溫度濕度數據采集/監測系統氣（大氣溫度、相對濕度、風向、風速、雨量、氣壓、太陽輻射、土壤溫濕度、能見度等眾多氣象要素進行全天候現場監測），污水處理自動控制系統，污水處理遠程監控維護系統
u科研機構，實驗室，學校機構，機場，海關，數字化智能監測監控系統，航空，電警卡口工業級以太網交換機
u平安城市，智慧城市，智慧校園，智慧金融，智慧醫院，智慧交通，智慧能源，智慧司法，電子政務，森林防火，城市地下路網綜合管廊監控通信工程
u安防監控，城市供水調度通信系統，城市排水泵站綜合監控調度系統，城市供熱監控系統工業級工業級以太網交換機
u支持8個10/100/1000M POE以太網RJ45電口及1個1000M光口（SC/FC/LC可選）產品特性
u電接口（RJ45接口）支持10/100/1000M自適應、全/半雙工方式、MDI/MDI-X自動偵測
u支持IEEE802.3、IEEE802.3x、IEEE802.3u、 IEEE802.3af、 IEEE802.3at;標準，MDI/MDI-X自適應
u超低位延遲和彈性緩存技術：采用“存儲轉發”模式，無縫連接不同速率設備，工作模式自適應
u輸入電壓：DC48~52V（雙電源冗余備份），電源支持過載保護，防反接保護
u防雷等級：電源入口及RJ45電口均為四級防雷
u符合工業四級電磁兼容性要求
u防護等級：IP40、防浪涌靜電、DIN卡軌式、金屬鋁型材、無風扇設計
u工作溫度：-40 ℃ ~ + 85℃（工業級物料）
產品描述

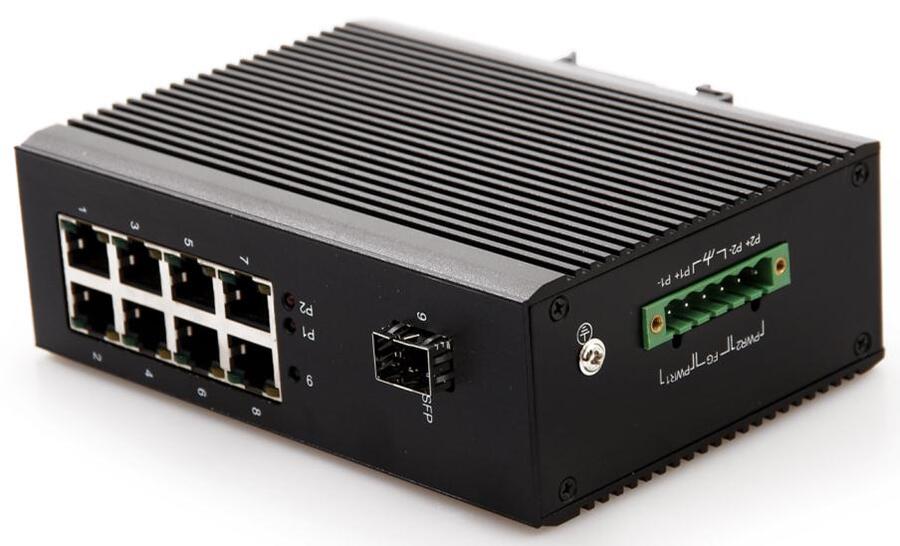

HY5700-5518GP-SFP是一款非網管型工業級千兆POE光纖收發器，擁有1個1000M光口，8個10/100/1000Base-T(X)自適應POE以太網RJ45接口?？蓭椭脩魧崿F(xiàn)以太網數據的交換、匯聚以及遠距離光傳輸功能。設備采用無風扇，低功耗設計，具有使用方便、體積小巧、維護簡單等優點。產品設計符合以太網標準，添加防雷、防靜電保護措施，-40℃ ~ +85℃的寬范圍工作溫度，性能穩定可靠。該設備可廣泛應用于智能交通、電信、安防、金融證券、海關、海運、電力、水利及油田等各種寬帶數據傳輸領域。
1口百兆光纖收發器工業導軌式接收機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個百兆網口；安裝方式：工業導軌式；
1口百兆光纖收發器工業導軌式發送機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個百兆網口；安裝方式：工業導軌式；
1個10/100BaseT（X）自適應RJ45接口；1個100BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100、120公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
4口百兆光纖收發器工業導軌式接收機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：4個百兆網口；安裝方式：工業導軌式；
4個10/100BaseT（X）自適應RJ45接口；1個100BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100、120公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
8個10/100/1000BaseT（X）自適應RJ45接口；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
4口千兆光纖收發器工業導軌式接收機;光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個千兆網口，3個百兆網口；安裝方式：工業導軌式；
3個10/100BaseT（X），1個10/100/1000BaseT（X）自適應RJ45接口；1個1000BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
8口千兆級聯型工業以太網交換機，光口：2個千兆光口，距離20公里，LC口，單模單纖；電口：1個千兆網口,7個百兆網口；安裝方式：工業導軌式；
7個10/100BaseT（X），1個10/100/1000BaseT（X）自適應RJ45接口；2個1000BaseFX以太網光纖接口；單模單纖，傳輸距離可達20、40、60、80、100公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40~85 ℃；工業級設計,安裝簡便、即插即用
4口百兆光纖收發器工業導軌式發送機;光口：1個百兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：4個百兆網口；安裝方式：工業導軌式；
4口千兆光纖收發器工業導軌式發送機;光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖;電口：1個千兆網口，3個百兆網口；安裝方式：工業導軌式；
典型應用
u高寒工業通信，環保監控
u鋼鐵/冶金/礦山，氣井油田
u電力輸送網絡，軌道交通
u高速公路，地鐵綜合通信/監控
u港口水利工程，樓宇機房
u廠房車間，工業自動化控制
u充電樁，風力發電，太陽能變電站
u石油，石化，污水處理
u科研機構，實驗室，學校機構
u安防監控等
產品規格
|
標準 IEEE 802.3 IEEE 802.3i IEEE 802.3u IEEE 802.3X IEEE802.3af/at |
接口接口數量：9個 千兆 光口：1個1000BASE‐X(LC接口） 千兆電口：8個10/100/1000BASE‐T自適應以太網RJ45接口 傳輸模式：支持全雙工工作模式 |
|
設備參數 應用層級：二層 背板帶寬：20Gbps 端口結構：非模塊化 |
指示燈 電源指示燈: PWR 接口指示燈: 電口、光口（Link/ACT） |
|
交換屬性 MAC 表：16K 包緩沖區：2M 包轉發率：14.88MPPS 延遲時間：<4μs 交換方式：存儲‐轉發 |
機械結構 外 殼： 金屬材質 散熱方式：自然冷卻，無風扇 尺 寸：143 x 104 x 48mm （寬x深x高） 重 量： 0.75Kg 安裝方式： DIN卡軌式 |
|
傳輸距離 雙絞線: 100m (采用CAT5, CAT5e網絡線纜) 多模光纖：550m 單模光纖：20/40/60/80/100KM |
環境 工作溫度: ‐40 ℃ ~ +85 ℃ 存儲溫度: ‐40 ℃ ~ +85 ℃ 相對濕度: 5~95% (無凝霜) |
|
電源 輸入電壓：DC48~52V（雙電源冗余備份） 接入端子：鳳凰端子 功率（滿載）<144W |
標準與認證 EMI: FCC CFR47 Part 15, EN55022/CISPR22, Class A EMS: IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air) IEC61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s) Machinery: IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall) |
|
MTBF:100，000小時
|
|
|
保修期：五年
|
|
|
|
百兆5口工業級以太網交換機-40 °C-+85 °C工業級交換機，千兆5口工業級以太網交換機寬溫寬壓IP40等級防護防塵，百兆1光2電地下綜合管廊綜合監控系統工業級光纖收發器DIN卡軌式，百兆1光4電工業級光纖收發器DIN導軌式寬溫寬壓IP40防護等級，百兆1光4電綜合管廊綜合監控系統工業級POE網絡交換機POE供電，百兆1光1電綜合管廊監控系統專用工業級光纖收發器，千兆1光1電工業級光纖收發器可拓展POE工業級光電轉換器，百兆8口工業級以太網交換機城市地下綜合管廊視頻監控系統，千兆8口工業級以太網交換機DIN導軌式寬溫‐40 ℃ ~ +85 ℃，千兆1光2電工業級光纖收發器工業級以太網交換機，百兆1光4電工業級光纖收發器工業級以太網交換機工業級交換機，千兆1光4電工業級以太網交換機工業級光纖收發器4KV防雷設計，千兆1光8電工業級以太網交換機工業級光纖收發器IP40防護等級，千兆2光2電手拉手串聯級聯節點式工業級光纖收發器工業級交換機，千兆2光3電手拉手串聯級聯節點式工業級光纖收發器寬溫卡軌式，千兆2光4電工業級以太網交換機寬溫交換機式手拉手串聯級聯節點，千兆2光8電寬溫卡軌式手拉手級聯節點式串聯型工業級光纖收發器，百兆2光6電8口工業級以太網交換機導軌式串聯工業級光纖收發器，百兆1光2電工業級光纖收發器防雷防靜電城市綜合管廊視頻監控，千兆4光8電工業級環網以太網交換機工業級光纖自愈環網交換機，千兆2光8電工業級光纖自愈環網網管POE以太網交換機，北京漢源高科百兆工業級光纖收發器HY5700-4511F-SC20，北京千兆16口工業級以太網交換機DIN導軌式寬溫‐40 ℃ ~ +85℃ ，千兆2光4電級聯型/手拉手式/串聯節點式光纖收發器網絡光端機，千兆2光8電級聯型/串聯型/節點型/手拉手式光纖收發器網絡光端機，北京漢源高科千兆5口工業級POE以太網交換機DIN導軌式
訂購信息
|
推薦型號 |
產品描述 |
|
HY5700-5518G-SC20A/B |
千兆1光8電工業級網絡交換機、SC接口、單模單纖、20公里、導軌式、DC12~58V供電 |
|
HY5700-5518G-SFP |
千兆1光8電工業級網絡交換機、SFP接口、導軌式、DC12-58V供電 |
|
HY5700-5518GP-SC20A/B |
千兆1光8電工業級網絡交換機、SC接口、單模單纖、20公里、導軌式、帶POE功能、DC48V供電 |
|
HY5700-5518GP-SFP |
千兆1光8電工業級網絡交換機、SFP接口、導軌式、帶POE功能、DC48V供電 |
注：光口傳輸速率20KM/40KM/60KM/80KM可選
