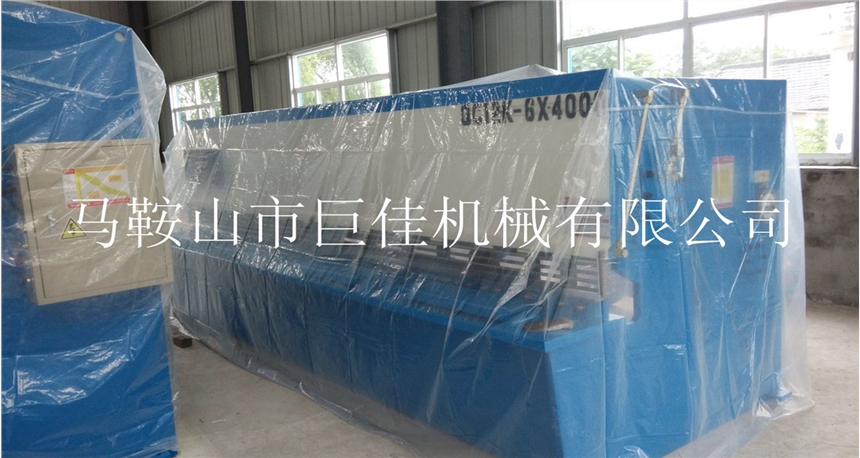

加工不銹鋼剪板機 6*4000不銹鋼剪板機 4米不銹鋼剪板機
1、機器為全鋼焊接機構，液壓上傳動，振動消除應力，機器強度高、剛性好。液壓擺式剪板機是通過采用主油缸（固定在墻板上）做向下剪切運動、氮氣缸回程，因此簡化液壓系統、運行更穩定。擺式剪板機的上刀架在剪切過程中繞一固定軸線作圓弧擺動，通過杠桿作用，支點受力小，可提高剪切刃壽命、機器壽命，整機結構緊湊，并能無極調節上刀架的行程量，大大提高工作效率。
2、數控系統功能（荷蘭 Delem）：全中文顯示，便于操作。后擋料裝置為機動塊調整，具有單向和雙向定位功能，能有效消除絲杠間隙，具有退讓選料功能，避免擋料裝置與工件的干涉，減少磨損，提高定位精度，具有自動或手動搜索參考點功能。具有斷電位置記憶功能，對參數、位置及程序進行現場保護。具有多步加工編程功能，可實現多步動運行，完成多工步零件一次性加工，提高生產效率。
3、采用防護柵與電器箱聯鎖人生安全保護裝置。
4、采用先進的集成式液壓系統，可靠性好。
主要配置：（選配）
1、電氣控制主要電器元件由施耐德生產。
2、油缸的主要密封件由日本華爾卡公司生產。
3、液壓系統全部采用插裝閥控制，液壓主原件采用德國HOERBIGER公司。
4、刀片由上海機械廠生產的“上刀牌”刀片（6CrW2Si）。
5、液壓泵采用航天標準低噪音內嚙合齒輪泵NT3系列（上海誠捷）。
6、選用臺灣HIWIN 直線導軌和滾珠絲杠。
7、選用日本松下Panasonic 或者 三菱 伺服驅動器和伺服電機。
8、液壓系統選用德國EMB管路接頭，保證液壓系統長期運行中的穩定。
|
型號 |
可剪規格 |
剪切角度 |
行程次數 |
后擋料調節 |
主電機 |
重量 |
外形尺寸(L×W×H)(mm) |
|
QC12K-4×2500 |
4×2500 |
1°30' |
≥18 |
20-600 |
5.5 |
4,300 |
3120×1460×1500 |
|
QC12K-4×3200 |
4×3200 |
1°30' |
≥14 |
20-600 |
5.5 |
6,000 |
3820×1720×1620 |
|
QC12K-4×4000 |
4×4000 |
1°30' |
≥10 |
20-600 |
5.5 |
7,500 |
4620×1850×1700 |
|
QC12K-4×5000 |
4×5000 |
1°30' |
≥10 |
20-600 |
7.5 |
16,000 |
5786×2200×2160 |
|
QC12K-6×2500 |
6×2500 |
1°30' |
≥18 |
20-600 |
7.5 |
5,000 |
3140×1540×1570 |
|
QC12K-6×3200 |
6×3200 |
1°30' |
≥14 |
20-600 |
7.5 |
6,500 |
3840×1660×1620 |
|
QC12K-6×4000 |
6×4000 |
1°30' |
≥10 |
20-600 |
7.5 |
8,500 |
4645×1850×1700 |
|
QC12K-6×5000 |
6×5000 |
1°30' |
≥10 |
20-750 |
11 |
16,000 |
5786×2200×2060 |
|
QC12K-6×6000 |
6×6000 |
1°30' |
≥10 |
20-800 |
11 |
17,500 |
6730×2500×2090 |
|
QC12K-8×2500 |
8×2500 |
1°30' |
≥14 |
20-600 |
11 |
5,500 |
3140×1540×1570 |
|
QC12K-8×3200 |
8×3200 |
1°30' |
≥10 |
20-600 |
11 |
7,200 |
3840×1660×1620 |
|
QC12K-8×4000 |
8×4000 |
1°30' |
≥8 |
20-600 |
11 |
9,200 |
4664×1880×1720 |
|
QC12K-8×5000 |
8×5000 |
1°30' |
≥7 |
20-750 |
15 |
21,000 |
5786×2252×2310 |
|
QC12K-8×6000 |
8×6000 |
1°30' |
≥5 |
20-750 |
15 |
28,000 |
6900×2570×2280 |
|
QC12K-10×2500 |
10×2500 |
2° |
≥11 |
20-600 |
15 |
8,500 |
3350×2050×1950 |
|
QC12K-10×3200 |
10×3200 |
1°48' |
≥10 |
20-600 |
15 |
9,500 |
4050×2050×1950 |
|
QC12K-10×4000 |
10×4000 |
2° |
≥12 |
20-800 |
18.5 |
13,500 |
4800×2200×2100 |
|
QC12K-12×2500 |
12×2500 |
1°40' |
≥11 |
20-800 |
18.5 |
10,000 |
3245×2042×1900 |
|
QC12K-12×3200 |
12×3200 |
1°40' |
≥10 |
20-800 |
18.5 |
11,500 |
3945×2042×1900 |
|
QC12K-12×4000 |
12×4000 |
1°40' |
≥8 |
20-800 |
18.5 |
14,200 |
4745×2192×2050 |
