磁翻板液位計BNA31-500/700/4-SC-MN安裝圖紙

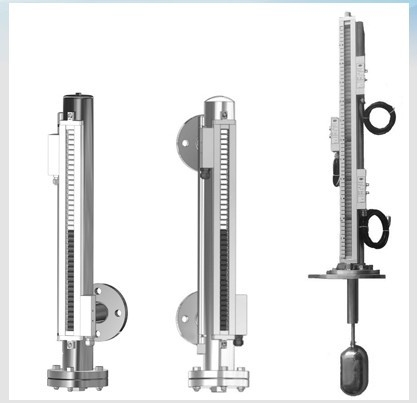

BNA31導桿頂裝式 特點：插入式安裝，維護方便可選配光電指示牌，光電管指示液位，顯示更醒目，適用于光線較暗的場合BNA系列圖示BNA10單通系列液位計BNA20雙通系列液位計BNA30頂裝系列液位計光電指示牌工 作 原 理磁翻板液位計分為頂裝式及旁通管側裝式。旁通管側裝式的磁束單元放置于浮球內部，而頂裝式磁束單元通過頂桿與浮球相連。當容器內介質液位發生變化時，浮球?qū)S液位變化，同時帶動磁束單元移動。
A.基 本 型：
磁翻板液位計BNA31-500/700/4-SC-MN測量范圍：300～15000mm 測量精度：±5.0mm，±10mm
工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 特殊型可達450℃
工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁) 防腐型≤0．6MPa
介質粘度 ：≤1st(10-4m2/s) 介質密度：≥450kg/m3
介質密度差：≥ 150kg/m3 排污接口：ZG1/2“（內）
環境振動：頻率≤25Hz，振幅≤0．5mm 跟隨速度：≤0.08m/s
接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）
不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
連接過程 ：側 裝 式 HG20592-97 DN25 PN4.0（或用戶指定）
頂 裝 式 HG20592-97 DN100 PN1.6（或用戶指定）
夾套法蘭 HG20592-97 DN15 PN1.6（或用戶指定）
B. 遠傳裝置：
輸出信號：4～20mA 負載阻抗：350Ω（24VDC時）
供電電源：18～30VDC（額定24VDC） 環境溫度：-40～80℃
相對濕度：≤90%RH 功 耗：0.5W
本 安 型：ibIICT4 隔 爆 型：dIIBT4
C. 控制報警開關
輸出型式：常開常閉開關信號 報警精度：+10mm
環境溫度：-40～80℃ 工作壽命：≥105次
出線接口：M20?1.5或內螺紋3/4″
磁翻板液位計BNA31-500/700/4-SC-MN遠傳磁翻板液位計的特點
適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。
指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。
測量范圍大，不受儲罐高度限制。
指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全。
耐高溫，可采用不褪色陶瓷翻柱。
結構簡單，安裝方便，維護費低。
